Подушка безопасности на рулевом колесе

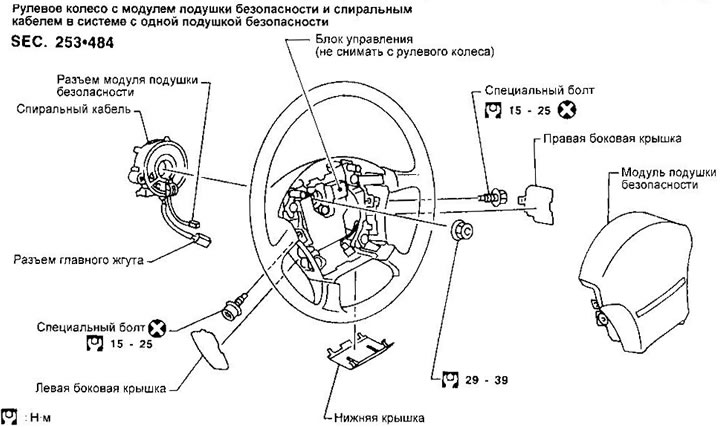

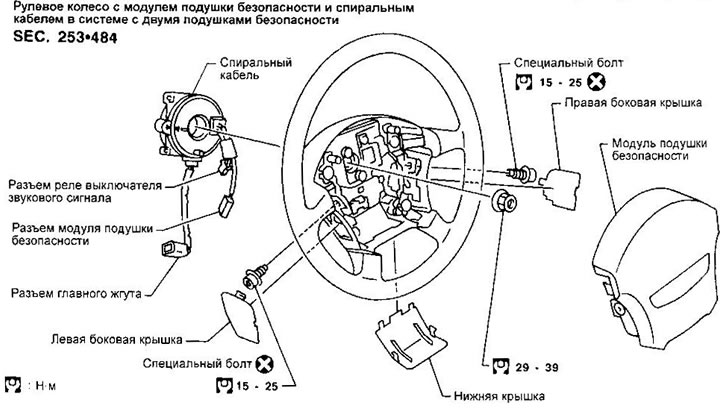

Снятие подушки безопасности и спирального кабеля

ПРЕДУПРЕЖДЕНИЯ:

• Перед работой с системой безопасности выключите зажигание, отсоедините оба провода от аккумуляторной батареи и подождите не менее 10 минут.
• Работайте сбоку от подушки безопасности.
• Специальные болты покрыты фиксирующим составом. После отворачивания заменяйте их новыми.
• Располагайте модуль подушки безопасности декоративной панелью вверх.
• Не пытайтесь разбирать модуль подушки безопасности или спиральный кабель.
• Не допускайте попадания смазки на спиральный кабель и подушку безопасности.

1. Снимите нижнюю крышку рулевого колеса и отсоедините разъем модуля подушки безопасности.

2. Снимите боковые крышки. Отверните специальные болты, используя головку типа Torx размером Т50 с центральным отверстием. После этого подушка безопасности может быть снята.


3. Установите рулевое колесо в нейтральное положение.

4. Отсоедините разъем выключателя звукового сигнала и отверните гайки.

5. С помощью съемника снимите рулевое колесо.

6. Снимите кожух рулевой колонки.

7. Отсоедините разъемы и отверните четыре винта. После этого можно снять спиральный кабель.

Установка

1. Установите колеса в положение, соответствующее движению по прямой.

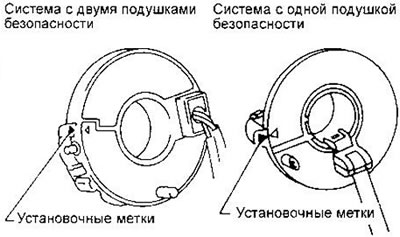

2. Убедитесь, что спиральный кабель находится в нейтральном положении (нейтральное положение определяется поворотом влево примерно на 2,5 оборота из крайнего правого положения). Совместите установочные метки.

3. Присоедините разъем спирального кабеля и затяните винты. Установите кожух рулевой колонки.



4. Проденьте провода через рулевое колесо. Присоедините разъем выключателя звукового сигнала и закрепите спиральный кабель в рулевом колесе.

5. Затяните гайку рулевого колеса моментом 29-39 Нм.

6. Установите модуль воздушной подушки и заверните специальные болты.

7. Присоедините разъем модуля воздушной подушки.

8. Установите крышки.

9. Присоедините провода к аккумуляторной батарее и включите режим самодиагностики системы.

10. Поверните рулевое колесо влево и вправо до упора, чтобы убедиться в нормальном положении спирального кабеля.

Если сигнализатор подушки безопасности мигает или остается включенным в нормальном (не диагностическом) режиме работы системы, это может говорить о пережатии кабеля. Еще раз выполните самодиагностику и при обнаружении неисправности замените кабель.
