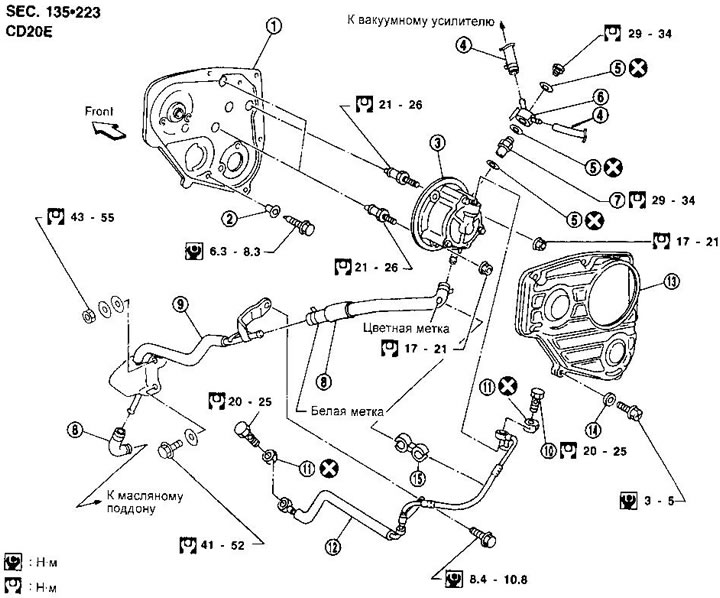

1. Задняя крышка
2. Дистанционная втулка
3. Вакуумный насос
4. Вакуумный шланг
5. Медная шайба
6. Соединитель
7. Клапан
8. Отводящий масляный шланг
9. Отводящий масляный шланг
10. Полый болт
11. Прокладка
12. Трубка подвода масла
13. Крышка зубчатого ремня
14. Шайба
15. Зажим
Снятие
1. Снимите крышку воздухоочистителя, воздухопровод (расположенный между воздухоочистителем и и впускным коллектором) и задний резонатор.
2. Отсоедините от вакуумного насоса вакуумный шланг и маслопроводы.
3. Сделайте отметки на корпусе насоса и соединителе для их последующею выравнивания, и снимите соединитель.
4. Отверните болты водяной трубки, расположенные под крышкой зубчатого ремня ТНВД, и снимите водяную трубку.
5. Снимите крышку зубчатого ремня.
ПРИМЕЧАНИЯ:
- Описание отдельных действий, необходимых при снятии вакуумного насоса, приведено в главе «Двигатель».
- Перед отсоединением маслопроводов снимите приемную трубу выпускной системы.
Установка
Установка выполняется в последовательности, обратной снятию.
При установке соединителя совместите метки, сделанные при его снятии. Обратите внимание на ориентацию соединителя.
