Проверка напряжений на разъеме блока управления двигателем

Блок управления расположен за центральной консолью (см. раздел «Расположение основных компонентов») и для доступа к нему необходимо снять нижнюю панель консоли.

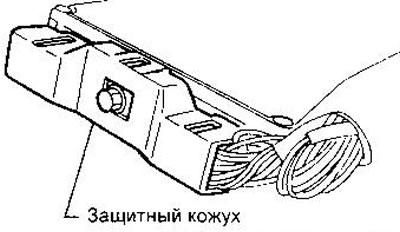

Разъем блока управления закрыт защитным кожухом.

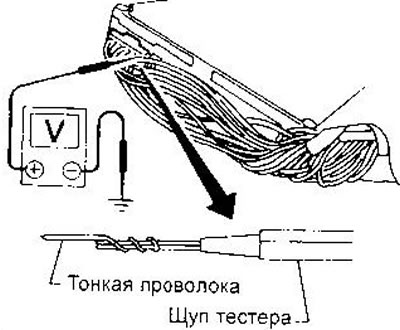

Для измерения напряжений на контактах разъема следует удлинить щуп тестера, как показано на рисунке.



Блок управления в двигателе CD20 не имеет возможности самодиагностики.
