Замена маслоотражательных колпачков

Двигатели GA

1. Снимите крышку головки цилиндров.

2. Снимите распределительный вал.

3. Снимите пружину клапана (см. раздел «Головка цилиндров»).

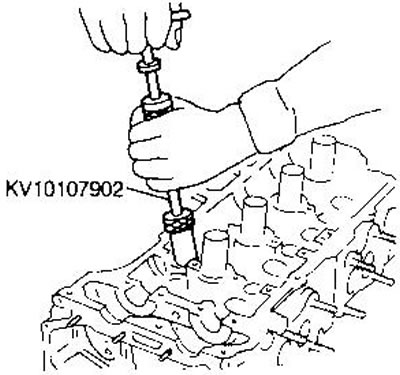

4. Удалите старый маслоотражательный колпачок с помощью соответствующего инструмента.



Поршень данного цилиндра должен быть установлен в ВМТ, чтобы предотвратить падение клапана.

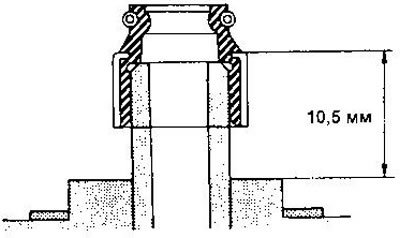

5. Нанесите моторное масло на новый маслоотражательный колпачок и напрессуйте его с помощью соответствующей оправки.

Двигатель SR

1. Отсоедините трос привода дроссельной заслонки.

2. Снимите крышку головки цилиндров и маслоотделитель.

3. Снимите распределительные валы и звездочки (см. раздел «Привод газораспределительного механизма»),

4. Выверните свечи зажигания.


5. Подайте через отверстие для свечи зажигания сжатый воздух под давлением около 490 кПа (5 кгс/см²).

6. Снимите рычаг привода клапана, направляющую рычага и шайбу.

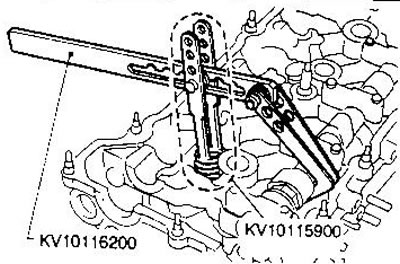

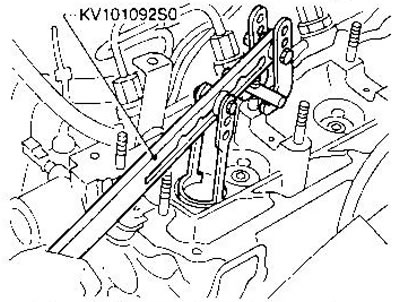

7. Снимите пружину клапана с помощью специального приспособления.



Поршень данного цилиндра должен быть установлен в ВМТ, чтобы предотвратить падение клапана.

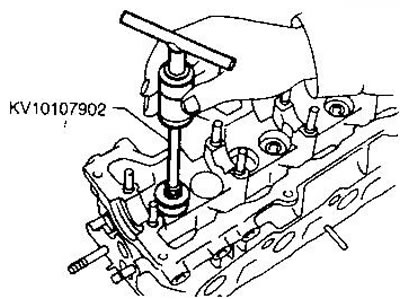

8. Удалите старый маслоотражательный колпачок с помощью клещей.

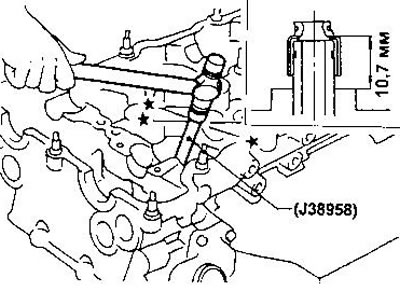

9. Нанесите на новый маслоотражательный колпачок моторное масло и напрессуйте его с помощью соответствующей оправки.

Двигатели CD

1. Снимите оба зубчатых ремня.

2. Снимите шкивы и крышки распределительного вала.

3. Снимите крышки подшипников распределительного вала, ослабляя гайки от центра к краям в два-три приема.


4. Снимите распределительный вал с сальниками.

5. Снимите толкатели клапанов, пометив их, чтобы не перепутать при установке.



6. Замените маслоотражательные колпачки следующим образом:

• a) Установите поршень 1-го цилиндра в ВМТ.
• b) Снимите пружины клапанов и старые маслоотражательные колпачки 1-го и 4-го цилиндров. Седла пружин снимать не требуется.

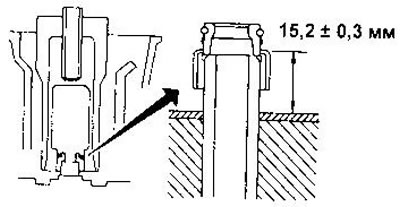

• с) Напрессуйте новые маслоотражательные колпачки для 1-го и 4-го цилиндров. Установите пружины (сторона с узким шагом должна быть обращена к головке цилиндров).

• d) Установите держатели пружин на впускные клапаны и вращатели на выпускные клапаны.
• e) Установите поршень 2-го цилиндра в ВМТ.
• f) Замените маслоотражательные колпачки 2-го и 3-го цилиндров аналогично пунктам b) и с).
• g) Установите толкатели клапанов на прежние места.
