Проверка исправности и восстановительный ремонт обогревателя заднего стекла

Рабочий элемент обогревателя заднего стекла представляет собой горизонтальную решетку из токопроводных нитей, наклеенных на внутреннюю поверхность стекла. Питание на обогреватель подается через большой предохранитель с блока распределения мощности, расположенного в двигательном отсеке автомобиля. Включение обогревателя производится при помощи выключателя, расположенного на панели приборов автомобиля. Проверьте исправность функционирования выключателя (см. Раздел Проверка исправности функционирования и замена выключателей панели приборов).

Мелкие обрывы токопроводных нитей решетки рабочего элемента нагревателя могут быть устранены без демонтажа заднего стекла.

Проверка

1. Включите зажигание и обогреватель заднего стекла.

2. Прижмите положительный щуп вольтметра к положительной клемме решетки нагревательного элемента, отрицательный щуп прижмите к клемме заземления. Прибор должен зарегистрировать напряжение батареи, в противном случае проверьте состояние предохранителя, выключателя и соединительной электропроводки. Если напряжение в норме, однако, часть нагревателя не работает. Переходите к следующему этапу проверки.

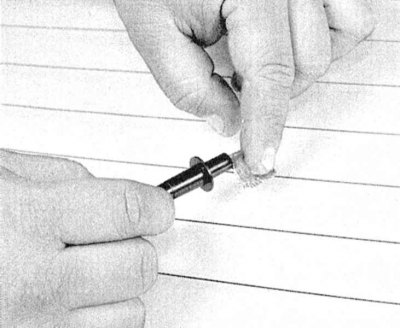

3. Для того чтобы измерять напряжение в ходе описываемых ниже проверок обмотайте положительный щуп вольтметра металлической фольгой, которую легко затем будет пальцем прижимать непосредственно к токопроводной нити решетки нагревательного элемента. Отрицательный щуп измерителя подсоедините к клемме заземления решетки.

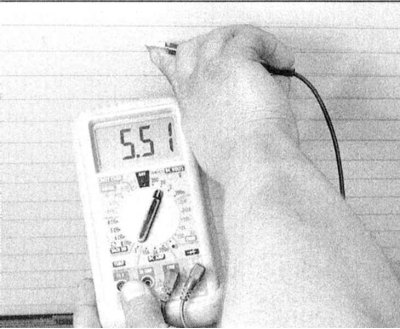

4. Измерьте напряжение в центральной части каждой из нитей решетки. Показание в 5÷6 В свидетельствует об исправности состояния нити. Нулевое показание говорит о наличии обрыва между центром нити и положительной стороной элемента. Завышение показания вдвое (10÷12 В) происходит при наличии обрыва между центром нити и отрицательной стороной элемента. Поочередно проверьте каждую из нитей решетки.

5. При отсутствии обрывов подсоедините отрицательный щуп к массе шасси и повторите проверку, - показания не должны измениться, в противном случае имеет место нарушение качества заземления решетки.

6. Для локализации обрыва прижмите отрицательный щуп вольтметра к отрицательной клемме решетки нагревательного элемента. Обернутым фольгой положительным щупом начинайте зондировать токопроводные нити решетки, двигаясь со стороны подачи питания к массе. В точке обрыва показание прибора должно упасть от нескольких вольт до нуля.

Восстановительный ремонт

1. Восстановление целостности токопроводных нитей производится при помощи специальной двухкомпонентной электропроводной пасты типа Dupont № 4817.


2. Прежде чем приступать к восстановительному ремонту решетки рабочего элемента выключите обогреватель и дайте элементу остыть в течение нескольких минут.

3. Легонько зачистите поврежденный участок нити войлоком, затем тщательно протрите его спиртом.

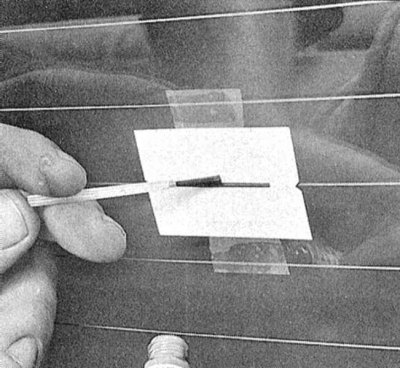

4. Наклейте две полоски скотча вдоль подлежащего восстановлению участка нити.

5. Тщательно замешайте эпоксидную пасту с отвердителем (следуйте прилагаемым в наборе инструкциям).



6. Нанесите полученный состав на поврежденный участок (с перехлестом примерно в 20 мм на края неповрежденной нити).

7. Окончательная полимеризация компаунда происходит через 24 часа, по истечении которых со стекла могут быть сняты защитные полоски скотча.
