Регулировка направления оптических осей головных фар

Предупреждение! Нарушение регулировки направления оптических осей головных фар может привести к ослеплению водителей движущихся параллельным курсом транспортных средств и явиться причиной создания аварийной ситуации на дороге. Проверка правильности регулировки фар должна производиться регулярно раз в 12 месяцев, а также каждый раз после замены блок-фар и выполнения ремонта несущих элементов передка автомобиля. Следует обратить внимание читателей на тот факт, что описанную ниже процедуру можно считать лишь превентивной настройкой. Окончательная регулировка оптических осей должна производиться в специализированной мастерской автосервиса!

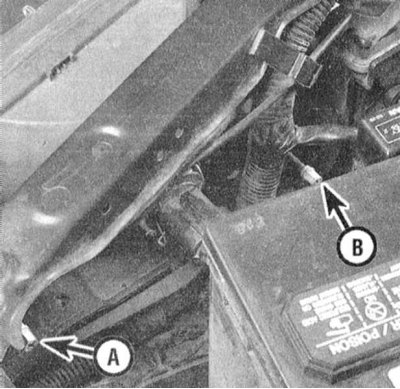

1. Каждая из блок-фар оборудована двумя подпружиненными регулировочными винтами: внутренним и наружным. Один из винтов служит для регулировки положения блок-фары в горизонтальной плоскости, второй - в вертикальной. Доступ к обоим винтам открывается с задней стороны блок-фары. На моделях ранних лет выпуска предусмотрен один регулировочный шток сзади и один сверху. Начиная с 1995 г. вып. оба штока направлены назад.

2. Существуют несколько методов проверки правильности регулировки направления оптических осей головных фар автомобиля. Ниже описан простейший из них, не требующий от исполнителя никаких особых навыков и не нуждающийся в применении специального оборудования.

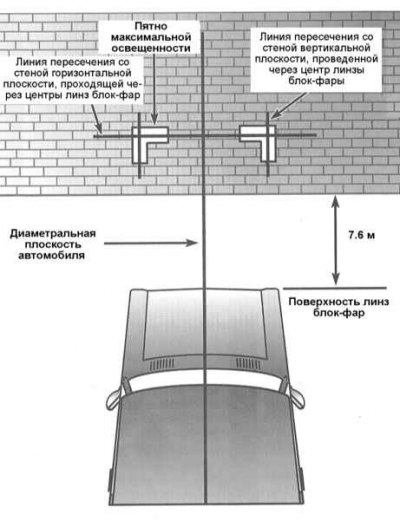

3. Подкатите автомобиль передком к стене. Наклейте на стену полосу скотча по вертикальной линии, проходящей в диаметральной плоскости автомобиля. Также наклейте вертикальные полоски скотча по линиям, проходящим через центры проекций на стену линз головных фар.

4. Наклейте на стену горизонтально расположенную полосу скотча по линии, проведенной через центры проекций линз головных фар на поверхность стены. Замечание: Данную процедуру проще произвести, подогнав автомобиль вплотную к стене.

5. Для выполнения регулировки направления оптических осей головных фар откатите автомобиль от стены на расстояние около 7.6 м.

Примечание. Площадка, на которой размещается автомобиль, должна иметь ровную горизонтальную поверхность, желательно с твердым покрытием. Топливный бак автомобиля должен быть заправлен наполовину, из салона и багажного отделения извлечены все тяжелые предметы, нарушающие центровку автомобиля.

6. Начинайте с регулировки направления оптической оси ближнего света. Постарайтесь вращением регулировочных винтов блок-фар добиться такого расположения световых пятен, чтобы зоны с максимальной интенсивностью освещения оказалась приблизительно в 50 мм ниже горизонтальной линии и на туже величину правее вертикальной.


7. Закончив первую регулировку, включите дальний свет: зоны максимальной интенсивности освещенности должны сместиться в направлении пересечения вертикальных линий с горизонтальной, оказавшись чуть ниже последней.

Примечание. Получить одинаково полную центровку лучей как ближнего, так и дальнего света на практике не представляется возможным. Следует постараться добиться некоторого компромиссного решения с учетом особенностей эксплуатации автомобиля, держа во главе угла стремление обеспечить максимальную безопасность движения.

8. При первой же возможности отгоните автомобиль на станцию техобслуживания для выполнения регулировки направления оптических осей головных фар с применением специального оборудования.
