Замена ламп

Внимание! Колбы ламп остаются горячими еще в течение около 20 минут после отключения осветительных приборов. Прежде чем приступать к работе удостоверьтесь, что компоненты окончательно остыли.

Передние габаритные огни/указатели поворотов

1. Поддомкратьте автомобиль и установите его на подпорки.



2. Доступ к сборкам указателей поворотов и габаритных огней открывается снизу.

3. Патрон габаритного огня извлекается путем вытягивания из своего посадочного гнезда. Патрон указателя поворота необходимо еще и повернуть. Для извлечения лампы из патрона ее необходимо прижать и повернуть против часовой стрелки.

Боковые габаритные огни

1. Откройте капот, выверните винт, расположенный вблизи кожуха головной блок-фары, затем покачайте сборку бокового габаритного огня (на моделях ранних лет выпуска - повторителя указателя поворота). Потяните сборку строго наружу и высвободите ее из кузовной панели.


2. Извлеките лампу из патрона и замените ее новой.

Задние габаритные огни и стоп-сигналы

Лампы, расположенные в кузовной части комбинированного фонаря

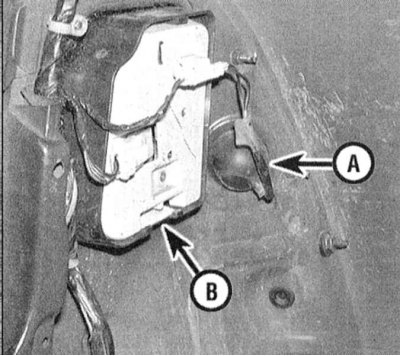

1. Откройте крышку багажного отделения. Снимите крышку смотрового окна в панели внутренней отделки с целью обеспечения доступа к сборке заднего комбинированного фонаря. Патрон наружной лампы оборудована резиновой заглушкой. Для обеспечения доступа к лампе габаритного огня следует снять пластмассовую крышку.


2. Для извлечения лампы из патрона ее следует отжать вниз и повернуть против часовой стрелки.

Лампы, расположенные в помещенной на крышке багажного отделения части фонарной сборки

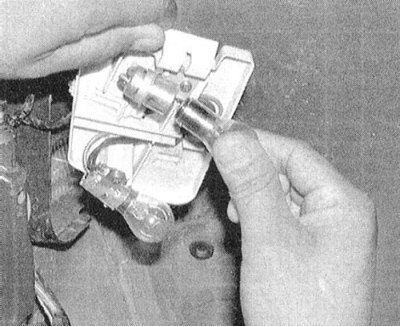

1. Откройте крышку багажного отделения и выверните два винта крепления пластины ламподержателя на задней стороне фонарной сборки.


2. Для извлечения лампы из патрона ее следует отжать вниз и повернуть против часовой стрелки.

Подсветка номерного знака

1. Выверните крепежные винты и снимите линзу со сборки фонаря подсветки номерного знака. С целью обеспечения доступа к лампе вытяните патрон из сборки.



2. Для извлечения лампы потяните ее строго назад.

Стоп-сигналы верхнего уровня

Отожмите крышку фонарной сборки вправо, зятем потяните ее и снимите. Лампа просто вытягивается из патрона.

Подсветка приборов

Снимите комбинацию приборов (см. Раздел Снятие и установка комбинации приборов). Лампы извлекаются из задней части печатной платы комбинации приборов.

Внутренние светильники (салон, багажное отделение)

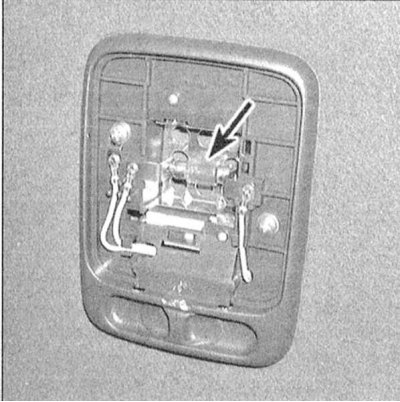

1. Для снятия плафонов штурманских ламп/салонного светильника его следует поддеть маленькой отверткой.

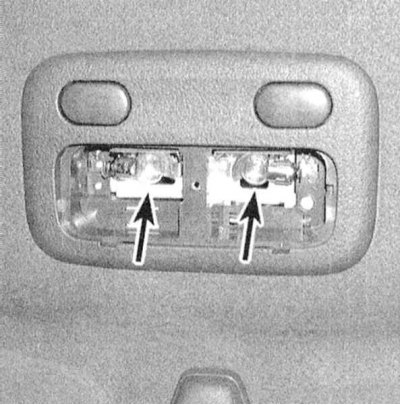

2. Для извлечения штурманских ламп их следует повернуть в патроне. Двухцокольная лампа потолочного светильника просто вытягивается из подпружиненных контактных клемм своего патрона. Старайтесь не прикасаться к колбам голыми руками, - образование жировых пятен может существенно снизить срок службы лампы.
