Общая информация о системе охлаждения двигателя

0

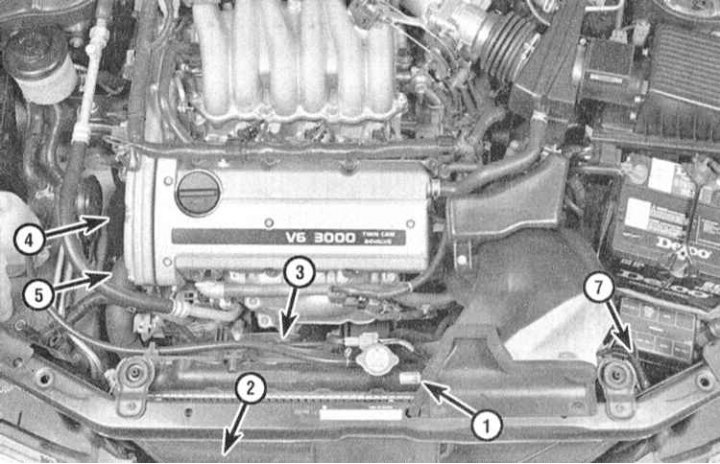

Расположение компонентов систем охлаждения, отопления и кондиционирования воздуха в двигательном отсеке автомобиля





1 - Радиатор; 2 - Конденсатор; 3 - Вентилятор системы охлаждения; 4 - Водяной насос; 5 - Термостат; 6 - Расширительный бачок; 7 - Аккумулятор/осушитель

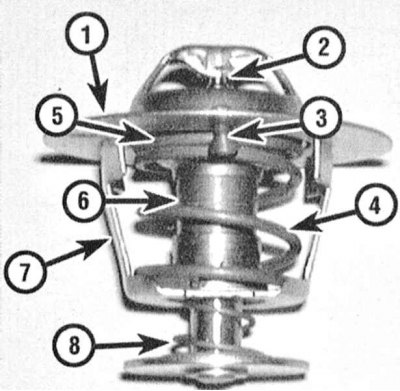

Компоненты термостата





1 - Фланец; 2 - Поршень; 3 - Клапан прокачки; 4 - Главная винтовая пружина; 5 - Седло клапана; 6 - Основной клапан; 7 - Рама; 8 - Вторичная винтовая пружина

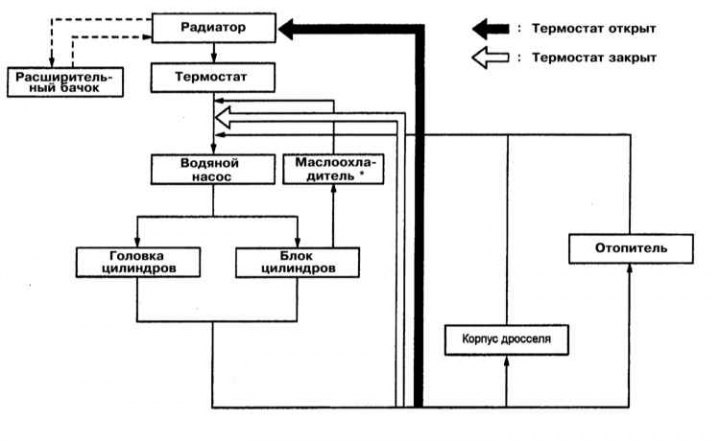

Схема циркуляции охлаждающей жидкости с двигателях DOHC

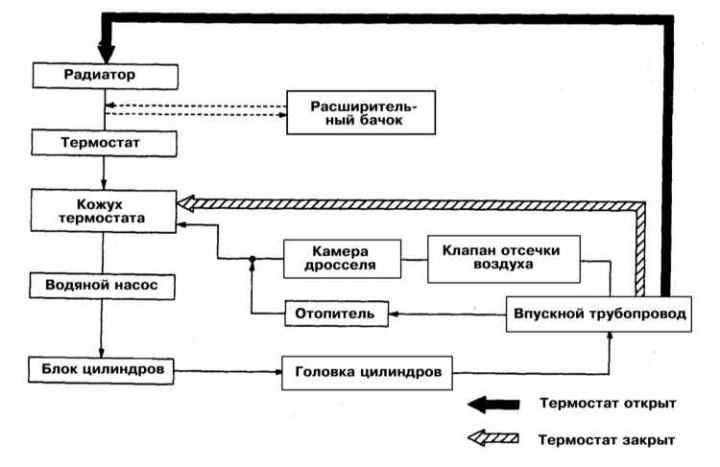

Схема циркуляции охлаждающей жидкости с двигателях SOHC

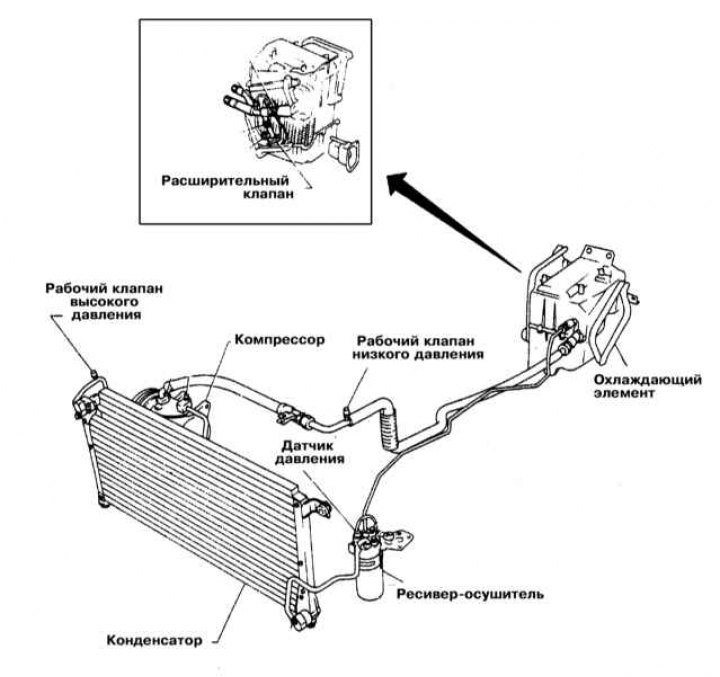

Принципиальная схема системы кондиционирования воздуха

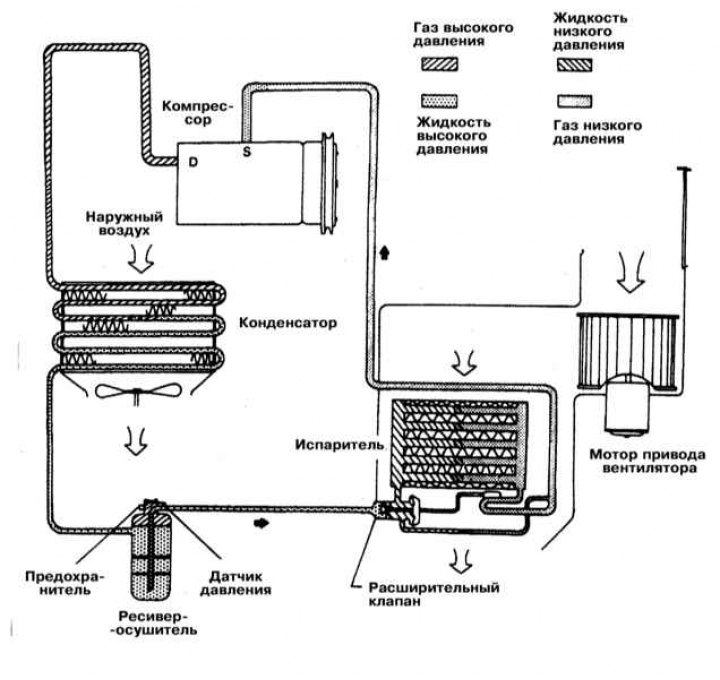

Функциональная схема системы кондиционирования воздуха





Система охлаждения двигателя



Все модели рассматриваемых в настоящем Руководстве автомобилей оборудованы работающей при избыточном давлении системой охлаждения двигателя с термостатическим управлением циркуляцией рабочей жидкости. Водяной насос роторного типа закреплен на блоке двигателя и обеспечивает прокачку охлаждающей жидкости сквозь охладительный тракт последнего. Поток жидкости омывает районы расположения каждого из цилиндров в блоке и направляется в заднюю часть двигателя. Проложенные в литье блока и головки цилиндров охладительные каналы обеспечивают интенсивное охлаждение впускных и выпускных портов, районов установки свечей зажигания и направляющих втулок выпускных клапанов.


Воскозаполненный термостат контролирует рабочую температуру двигателя в процессе его разогрева. В первые минуты после запуска холодного двигателя термостат остается закрытым, предотвращая тем самым циркуляцию охлаждающей жидкости через радиатор. Когда температура двигателя достигает нормального рабочего значения, клапан термостата открывается, подключая к контуру охлаждения радиатор, обеспечивающий максимальную интенсивность теплоотвода от рабочего тела (охлаждающей жидкости).

Система охлаждения имеет герметичную конструкцию и плотно закрыта крышкой радиатора, способной выдерживать определенное избыточное давление, что обеспечивает повышение точки кипения охлаждающей жидкости и, соответственно, эффективности теплоотвода через радиатор. При превышении внутренним давлением в системе некоторого определенного значения, подпружиненная тарелка вмонтированного в крышку радиатора предохранительного клапана приподнимается над своим седлом, обеспечивая перетекание избытка охлаждающей жидкости по соединительной (переливной) трубке в расширительный бачок. По мере остывания системы жидкость автоматически возвращается из бачка в радиатор.

Доливание охлаждающей жидкости в систему производится через горловину расширительного бачка, который одновременно выступает также в роли ресивера, аккумулирующего в себе вытесняемый из радиатора избыток жидкости.

Ввиду перечисленных особенностей конструкции, такая система охлаждения получила название замкнутой, так как в ней исключены какие-либо функциональные потери охлаждающей жидкости.


Система отопления



Основными компонентами системы отопления салона являются электрический вентилятор и теплообменник, расположенные в коробчатом кожухе отопителя. Теплообменник посредством резиновых шлангов соединен с системой охлаждения двигателя. Блок управления функционированием отопителя/кондиционера воздуха вмонтирован в панель приборов автомобиля. Разогретая в двигателе охлаждающая жидкость циркулирует через теплообменник отопителя, отдавая свое тепло заполняющему кожух воздуху. При включении отопления салона происходит открывание пластинчатой заслонки, в результате чего внутренний объем кожуха отопителя соединяется с объемом салона. При включении вентилятора крыльчатка последнего начинает прогонять подаваемый в салон воздух через теплообменник, обеспечивая его интенсивный разогрев.

Система кондиционирования воздуха



Функциональная и принципиальная схемы системы кондиционирования воздуха представлена на сопроводительных иллюстрациях.

В состав системы входят установленный впереди радиатора конденсатор, расположенный рядом с теплообменником отопителя испаритель, закрепленный на блоке двигателя компрессор, и ресивер-осушитель (аккумулятор), оборудованный редукционным клапаном высокого давления. Все компоненты соединены между собой рефрижераторными линиями.

Вентилятор прогоняет поступающий в салон воздух сквозь теплообменник испарителя, работающий в режиме, обратном режиму функционирования радиатора. Прокачиваемый через теплообменник хладагент закипает и, испаряясь, отбирает у воздуха избыток тепла. Температура внутри салона при этом снижается до требуемого комфортного значения (по выбору оператора). Компрессор поддерживает циркуляцию хладагента в системе, прокачивая разогретую жидкость через конденсатор, где она охлаждается и поступает обратно в испаритель.

Рассматриваемые в настоящем Руководстве автомобили оборудованы системой дополнительной безопасности SRS, более известной как подушка безопасности. Прежде чем выполнять какие-либо работы вблизи сборки подушки или рулевой колонки, в обязательном порядке отключайте систему во избежание получения травм в результате случайного ее срабатывания, - отсоедините от батареи сначала отрицательный, затем положительный провод и обождите не менее двух минут, прежде чем приступать к обслуживанию компонентов, расположенных вблизи датчиков направленных перегрузок (см. Главу Бортовое электрооборудование). Изоляция и контактные разъемы электропроводки цепи SRS окрашены в ярко-желтый цвет. Не следует подключать к данной цепи никакие диагностические приборы!
