Снятие и установка электромотора привода вентилятора отопителя

Предупреждение! Рассматриваемые в настоящем Руководстве автомобили оборудованы системой дополнительной безопасности SRS, более известной как подушка безопасности. Прежде чем выполнять какие-либо работы вблизи сборки подушки или рулевой колонки, в обязательном порядке отключайте систему во избежание получения травм в результате случайного ее срабатывания, - отсоедините от батареи сначала отрицательный, затем положительный провод и обождите не менее двух минут, прежде чем приступать к обслуживанию компонентов, расположенных вблизи датчиков направленных перегрузок (см. Главу Бортовое электрооборудование). Изоляция и контактные разъемы электропроводки цепи SRS окрашены в ярко-желтый цвет. Не следует подключать к данной цепи никакие диагностические приборы!

1. Отсоедините отрицательный провод от батареи.

Внимание! Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!

2. Снимите вещевой ящик и нижнюю секцию отделки панели приборов (см. Главу Кузов).

3. Снимите защитную крышку и отсоедините от мотора электропроводку.

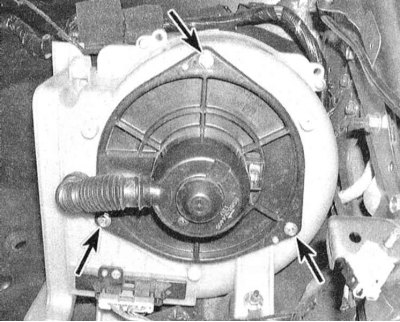

4. Выверните крепежные болты. И аккуратно извлеките сборку вентилятора из кожуха.

5. Если электромотор нуждается в замене, перенесите крыльчатку на новую сборку.

6. Установка производится в обратном порядке. Проверьте исправность функционирования вентилятора.
