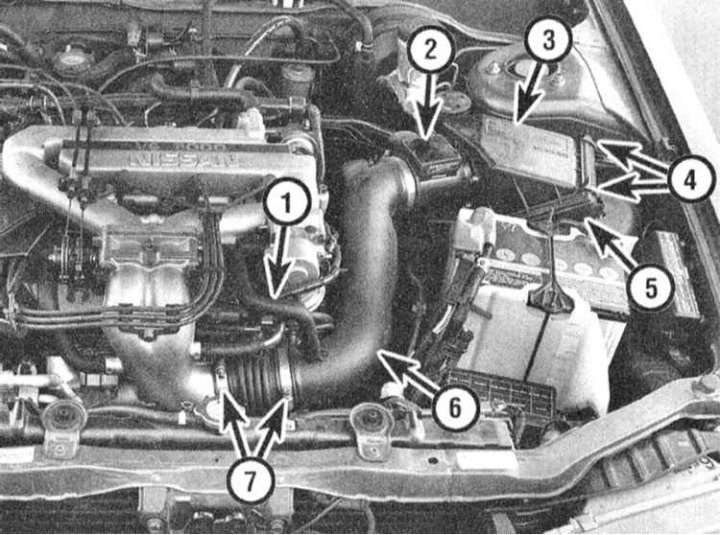

Детали установки сборки воздухоочистителя и сопутствующих компонентов на моделях 1993 и 1994 г.г. вып.
1 - Перепускной воздушный шланг клапана IAC; 2 - Датчик массы воздушного потока; 3 - Верхняя секция кожуха воздухоочистителя; 4 - Фиксаторы крепления кожуха воздухоочистителя; 5 - Нижняя секция кожуха воздухоочистителя; 6 - Приемный воздуховод; 7 - Крепежные хомуты

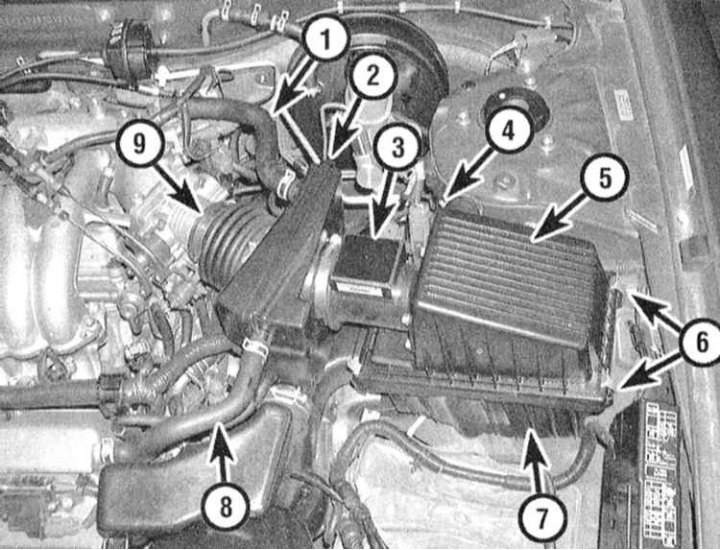

Детали установки сборки воздухоочистителя и сопутствующих компонентов на моделях с 1995 г. вып.
1 - Шланг вентиляции картера; 2 - Резонатор впускного воздушного тракта; 3 - Датчик массы воздушного потока; 4 - Датчик температуры всасываемого воздуха; 5 - Верхняя секция кожуха воздухоочистителя; 6 - Фиксаторы крепления кожуха воздухоочистителя; 7 - Нижняя секция кожуха воздухоочистителя; 8 - Приемный воздуховод; 9 - Крепежные хомуты
1. Отсоедините отрицательный провод от батареи.
Внимание! Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!
2. Отсоедините электропроводку от датчиков массы воздушного потока и температуры всасываемого воздуха.
3. Отпустите фиксатор крепления датчика массы воздушного потока на впускном рукаве/резонаторе.
4. Отпустите пружинные фиксаторы, снимите верхнюю секцию кожуха воздухоочистителя в сборке с датчиком измерения мастерской автосервиса воздушного потока.

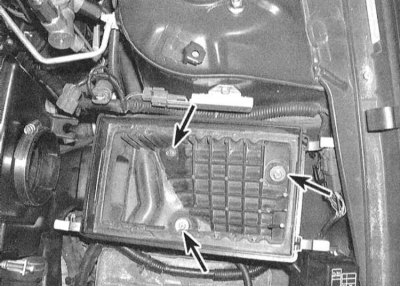

5. Выверните три крепежных болта и аккуратно извлеките нижнюю секцию кожуха сборки воздухоочистителя из двигательного отсека.
6. Установка производится в обратном порядке.
