Замена переднего сальника коленчатого вала

1. Снимите шкив коленчатого вала (см. Раздел Снятие и установка шкива коленчатого вала), передние крышки и ремень привода ГРМ (см. Раздел Снятие и установка газораспределительного ремня и зубчатых колес привода ГРМ).

2. Аккуратно поддев двумя отвертками или большой монтировкой, снимите с цапфы вала зубчатое колесо, - постарайтесь не повредить корпус масляного насоса.

3. Если снять колесо путем поддевания не удается, придется просверлить в его торцевой поверхности пару отверстий, нарезать в них резьбу, а затем воспользоваться съемником болтового типа.

Внимание! Просверленное зубчатое колесо подлежит замене!

4. Снимите внутреннюю направляющую ремня, - постарайтесь запомнить, какой стороной наружу она была установлена на цапфе вала, в случае необходимости нанесите соответствующую маркировку.



5. Аккуратно поддев маленькой отверткой, извлеките старый сальник из своего посадочного гнезда, - постарайтесь не повредить цапфу вала.



6. Перед установкой смажьте внутреннюю стенку сальника тонким слоем универсальной смазки.

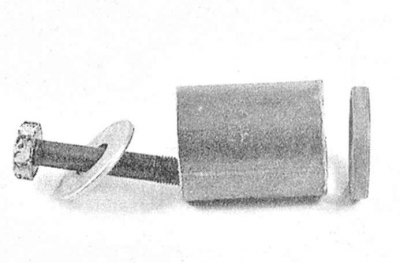

7. Из отрезка трубы, большой плоской шайбы и длинного болта изготовьте приспособление за запрессовки нового сальника в посадочного гнездо. Наружный диаметр трубы должен быть равен, или чуть меньше наружного диаметра сальника, с острых краев следует снять фаски. Резьба болта должна иметь тот же размер, что и болта крепления шкива коленчатого вала. Шайба должна гарантированно упираться в торцевую поверхность оправки и обеспечивать надежную опору для головки болта. Заправьте сальник в посадочное гнездо, затем установите приспособление, вверните болт в торец цапфы вала, и, затягивая его ключом, запрессуйте сальник. Как только сальник упрется в дно гнезда, затягивание болта следует прекратить.


8. Наденьте на цапфу вала внутреннюю направляющую газораспределительного ремня (вогнутой стороной наружу).

9. Удостоверьтесь, что шпонка не выпала из своего паза в цапфе.

10. Слегка смажьте универсальной смазкой внутреннюю поверхность зубчатого колеса и посадите его на цапфу вала.

11. Установка оставшихся компонентов производится в порядке обратном порядку их демонтажа. Описание процедуры регулировки усилия натяжения газораспределительного ремня приведено в Разделе 7. проследите, чтобы весь крепеж был затянут с требуемым усилием.
