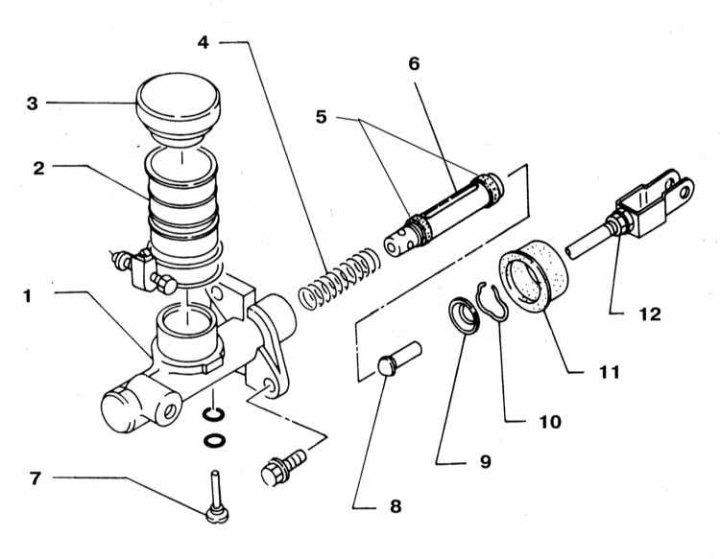

Компоненты сборки главного цилиндра сцепления
1 - Корпус; 2 - Резервуар гидравлической жидкости; 3 - Крышка резервуара; 4 - Возвратная пружина; 5 - Уплотнительные манжеты; 6 - Поршень; 7 - Упор клапана (снимается при демонтаже пружины и поршня, 1.5÷2.9 Нм); 8 - Толкатель; 9 - Упор; 10 - Стопорное кольцо; 11 - Пыльник; 12 - Контргайка (8÷11 Нм)
Снятие
1. Конструкция главного гидравлического цилиндра сцепления представлена на иллюстрации.
2. Отсоедините отрицательный провод от батареи.
Внимание! Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!

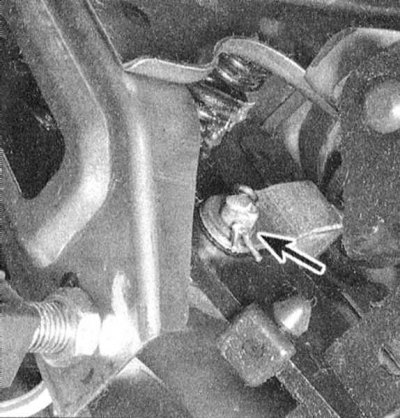

3. Под панелью приборов извлеките крепежный штифт и отсоедините от рычага педали сцепления разрезной палец толкателя главного гидравлического цилиндра.

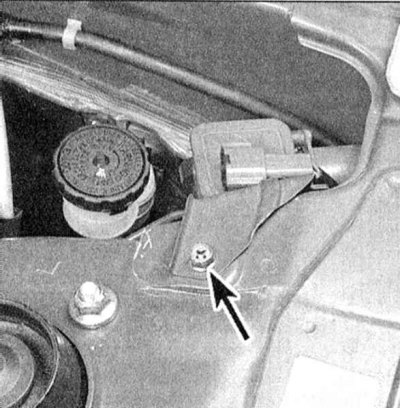

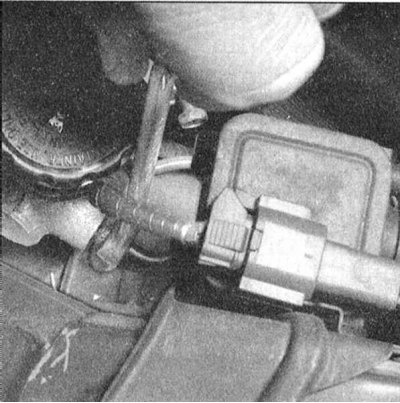

4. Снимите насос устройства автоматического контроля скорости (ASCD). Отсоедините от сборки главного цилиндра сцепления гидравлическую линию, - во избежание скругления шлицов гайки, ослабление штуцерного узла разумно производить при помощи специального накидного ключа с разрезной головкой. Приготовьте ветошь для сбора проливаемой гидравлической жидкости.
Внимание! Во избежание повреждения лакокрасочного покрытия не допускайте попадания тормозной жидкости на окрашенные кузовные поверхности.

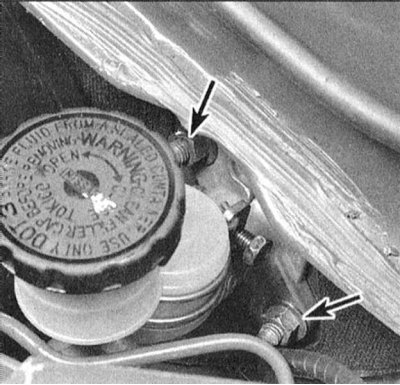

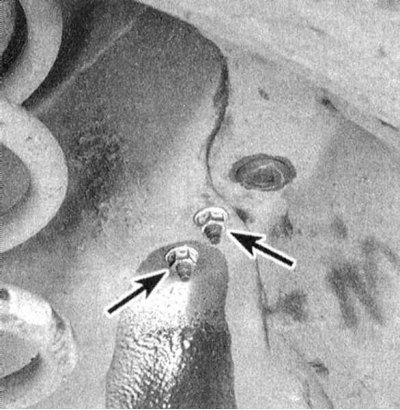

5. Отдайте гайки крепления главного цилиндра на задней переборке двигательного отсека. Снимите Сборку главного цилиндра (постарайтесь не расплескивать тормозную жидкость).
Установка
1. Заведите сборку главного цилиндра на свое штатное место и закрепите ее гайками, от руки затянув последние.
2. Подсоедините к главному цилиндру гидравлическую линию, - постарайтесь не перекашивать накидную гайку штуцерного разъема во избежание необратимого повреждения последнего вследствие срыва резьбы.
3. Прочно затяните крепежные гайки и штуцер гидравлической линии.
4. Подсоедините толкатель цилиндра к педали сцепления и зафиксируйте новым штифтом разрезной палец.
5. Залейте в резервуар необходимое количество тормозной жидкости DOT 3 (см. Главу Настройки и текущее обслуживание), затем уделите из тракта воздушные пробки (см. Раздел Удаление воздуха из гидравлического тракта привода выключения сцепления).
6. Проверьте правильность установок высоты и свободного хода педали сцепления, в случае необходимости произведите соответствующую корректировку (см. Раздел Регулировка педали сцепления).
