Технические данные технического обслуживания

0

Рекомендуемые смазочные материалы и жидкости



Двигатель Моторное масло API SF или SG
Вязкость см. диаграмму
Автоматическая трансмиссия Жидкость для автоматической трансмиссии Dexron II
Механическая КПП Масло API GL-4
Вязкость см. диаграмму
Дифференциал Масло API GL-5
Вязкость см. диаграмму
Раздаточная коробка (до 1990 г. включительно) Масло API GL-5
Раздаточная коробка (с 1991 г.) Жидкость для автоматической трансмиссии
Гидроусилитель рулевого управления Dexron II
Гидропривод тормозов жидкость DOT 3
Гидропривод сцепления жидкость DOT 3
Система охлаждения антифриз на основе этиленгликоля в соотношении с водой от 50/50 до 70/30
Картер рулевого редуктора Масло API GL-4
Петли капота и дверей Масло для двигателя
Замок капота:
Оси и держатель пружины масло для двигателя
Рычаг замка консистентная смазка
Цилиндрические выключатели замков аэрозоль WD-40 или эквивалентная смазка

Емкости (л)



Масло для двигателя
4-цилиндровые двигатели
Автомобили с 1986 г.
С колесной формулой 4x2 3,8
До 1990 г. 4,1
Начиная с 1991 г. 3,3
6-цилиндровые двигатели
С колесной формулой 4x2 4,1
С колесной формулой 4x4 4,0

Система охлаждения



Автомобили 1986- 1990 г.
4-цилиндровые двигатели 8,75
V6 10,4
Автомобили с 1991 г. (4-цилиндровые двигатели):
С колесной формулой 4x2 8,1
С колесной формулой 4x4 9,0
Автомобили с 1991 г. (двигатели V6):
С колесной формулой 4x2 10,7
С колесной формулой 4x4 11,7
Трансмиссия
Автомобили 1987 -1989 г., 4-цилиндровые двигатели:
С колесной формулой 4x2:
Механическая КПП 2,0
Автоматическая трансмиссия 7,0
С колесной формулой 4x4:
Механическая КПП 2,4
Автоматическая трансмиссия 7,0
С двигателями V6
С колесной формулой 4x2:
Механическая КПП 2,4
Автоматическая трансмиссия 7,0
С колесной формулой 4x4:
Механическая КПП 3,6
Автоматическая трансмиссия 7,0
Автомобили с 1990 г.
Механическая КПП FS5W71C
С колесной формулой 4x2 2,0
С колесной формулой 4x4 4,0
Механическая КПП FS5R30A
С колесной формулой 4x2 2,4
С колесной формулой 4x4 3,6
Автоматическая трансмиссия
С колесной формулой 4x2 7,9
С колесной формулой 4x4 8,5
Картер раздаточной коробки (с 1987 г.) 2,2
Редуктор заднего моста (с 1987 г.):
Н190 1,5
С200 1,3
Редуктор привода передних колес (с 1987 г.):
R180A 1,3
R200A 1,5

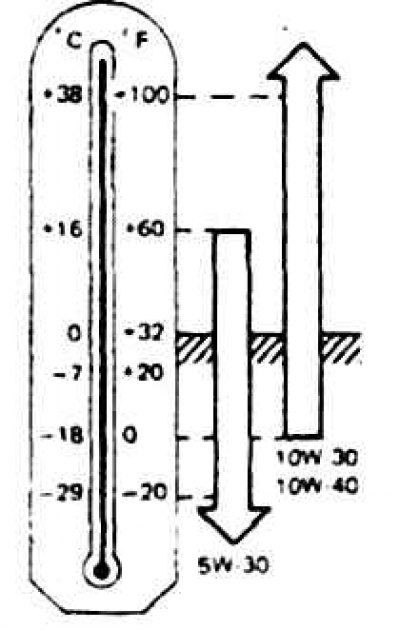

1. Рекомендуемая вязкость масла для двигателя

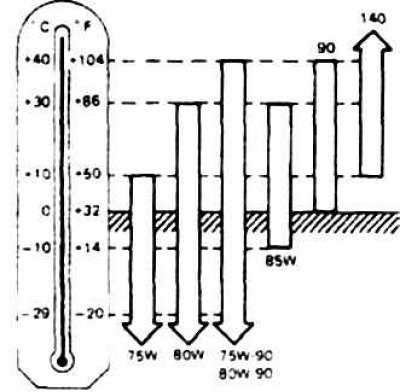

2. Рекомендуемая вязкость трансмиссионного масла


Регулировочные данные



Тип свечей зажигания
Автомобили 1987-1989 г.г.
4-цилиндровые двигатели BPRS5ES
V6 BPRS5ES-11
Автомобили с 1990 г.
V6 BKR6EY
К24Е ZFR5E-11
Зазор между электродами
Автомобили 1985 -1989 г.г.
4-цилиндровые двигатели 0,8-1,0 мм
V6 1,0-1,1
Автомобили с 1990 г.
4-цилиндровые двигатели 1,0 мм
V6 0,8-0,9 мм
Зазоры в клапанах
Автомобили 1985 -1989 г.г.:
для впускных клапанов 0,21 мм
для выпускных клапанов 0,24мм
Автомобили с 1990 г. с гидротолкателями
Порядок работы цилиндров
4-цилиндровые двигатели 1-3-4-2
V6 1-2-3-4-5-6
Момент зажигания и обороты холостого хода (с 1985 г.) Указаны на ярлыке в моторном отсеке
Длина уголька в крышке распределителя зажигания 10 мм
Прогиб ремней привода навесных агрегатов
Генератора
до 1990 г. 6-7,5 мм
с 1991 г. 11 мм
насоса гидроусилителя
до 1990 г. 10,5-12 мм
с 1991 г. 16 мм
компрессора кондиционера
до 1990 г. 9- 10,5 мм
с 1991 г. 15 мм
Давление срабатывания клапана пробки горловины радиатора; 0,6-0,8 кГс/см2
Педаль сцепления
Расстояние от педали до пола кузова (с 1987 г.)
4-цилиндровые двигатели 236-246 мм
V6 227-237 мм
Свободный ход педали (с 1987 г.) 1-1,5 мм
Педаль тормоза
Расстояние от педали до пола кузова (с 1987 г.)
Механическая КПП 209-219 мм
Автоматическая трансмиссия 212-222 мм
Свободный ход педали (с 1987 г.) 1-3 мм
Расстояние от нажатой педали до пола кузова (с 1987 г.) 120 мм

Тормоза



Предельная толщина материала накладок дисковых тормозов 2,0 мм
Предельная толщина накладок на колодках барабанных тормозов 1,5 мм

Моменты затяжки (в Н·м)



Болты поддона автоматической трансмиссии 6
Свечи зажигания 18-28
Сливная пробка масляного поддона двигателя
до 1990 г 23
с 1991 г 28-36
Гайки коромысел клапанов 16-20
Контргайки осей коромысел 16-20
Механическая КПП:
Пробка контрольного (заливного) отверстия 22-3
Сливная пробка 22-31
Редуктор
Пробка контрольного (заливного) отверстия
До 1990 г 75
С 1991 г 53
Сливная пробка
До 1990 г0. 75
С 1991 г.:
Переднего редуктора 37-53
Редуктора заднего моста 53-90
Пробки в картере раздаточной коробки 29
Гайки крепления карбюратора 13-17
Гайки крепления корпуса дроссельной заслонки:
До 1992 г. 13-17
С 1993 г.:
1 -й этап затяжки 8-10
2-й этап затяжки 16-20
Датчик кислорода
4-цилиндровые двигатели:
До 1990 г. 16-21
С 1991 г.: 37-45
V6 37-45
Гайки колес
На литых алюминиевых дисках 112-130
Гайки ступицы (на заднеприводных а/м ) 32-38

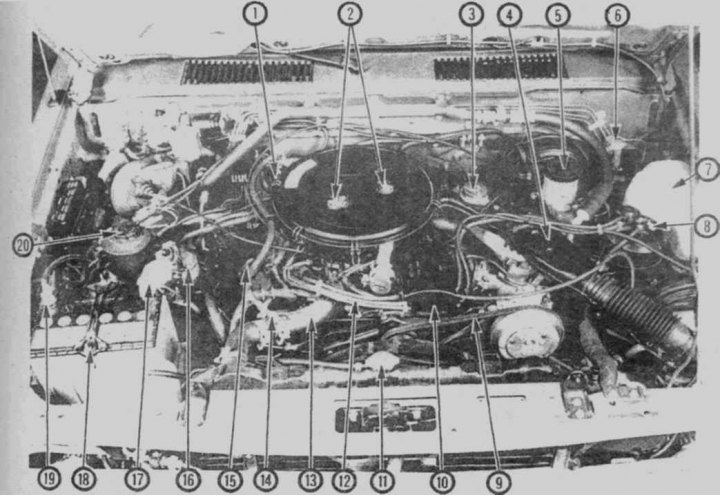

2.2. Вид двигателя V6
1. Защелки крышки воздушного фильтра; 2. Гайки крышки воздушного фильтра; 3. Пневмопривод термостата воздуховода; 4. Воздуховод; 5. Бачок гидропривода тормозов; 6. Бачок гидропривода сцепления; 7. Бачок омывателя ветрового стекла

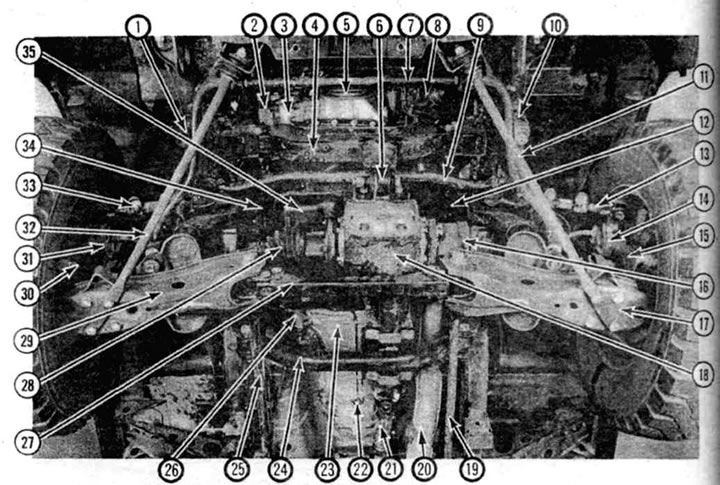

2.3. Вид снизу передней части автомобиля с колесной формулой 4x4 и 4- цилиндровым двигателем
1. Маятниковый рычаг; 2. Генератор; 3. Масляный насос; 4. Поперечина переднего редуктора; 5. Шкив коленвала; 6. Опора поперечины переднего редуктора; 7. Стабилизатор
