Снятие
1. Отсоедините батарею от массы, снимите воздушный фильтр.
2. Поднимите автомобиль и установите на подставки.
3. Отсоедините от коллектора переднюю выхлопную трубу.
Снятие правого коллектора
4. Снимите тепловые щитки (фото).

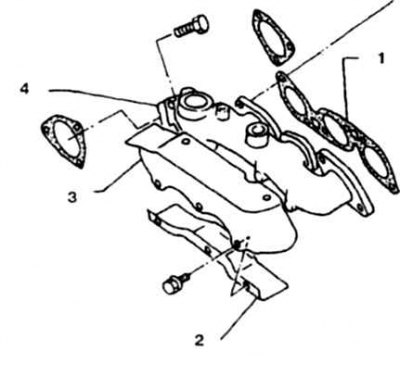

8.4 Детали правого выпускного коллектора
1. Прокладка; 2, 3. Тепловые щитки; 4. Коллектор
5. Отверните гайки коллектора (фото).

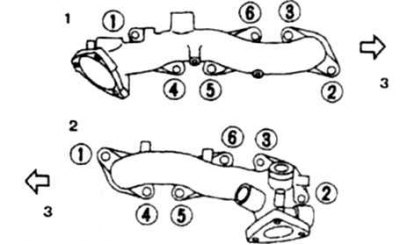

8.5 Последовательность отпускания гаек выпускных коллекторов
1. Правого коллектора; 2. Левого коллектора; 3,4. Передняя часть
6. Приподнимите заднюю часть коллектора и снимите коллектор.
Левый коллектор
7. Отверните болты теплового щитка (фото).

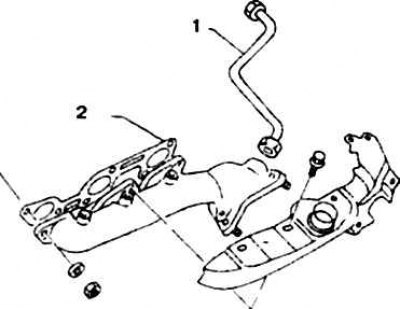

8.7 Детали левого выпускного коллектора
1. Трубка рециркуляции
2. Прокладка
8. Отсоедините трубку рециркуляции.
9. Работая снизу, отверните по три гайки сверху и снизу и отсоедините выхлопную трубу (фото 8.5).
10. Достаньте коллектор со стороны моторного отсека.
Установка
11. Очистите коллектор от остатков уплотнения.
12. Установите на головку цилиндров новую прокладку. Затяните болты и гайки в указанной последовательности (фото).

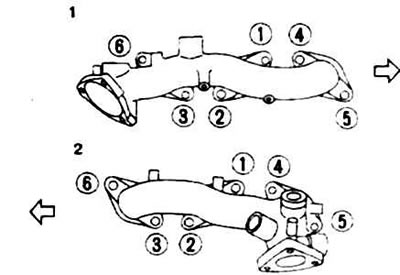

8.12 Последовательность затягивания гаек выпускных коллекторов
1. Правого; 2. Левого
13. Остальные операции выполняются в обратном порядке.
