Тяга управления трансмиссией — регулировка

0

Автомобили с напольным селектором



1. Переведите селектор из положения Р в "1", при этом должно ощущаться срабатывание фиксатора во всех промежуточных положениях. Если срабатывание не ощущается, или указатель не совпадает с обозначениями, то тягу необходимо отрегулировать.

2. Переведите селектор в положение Р.

3. Отпустите контргайки (фото).

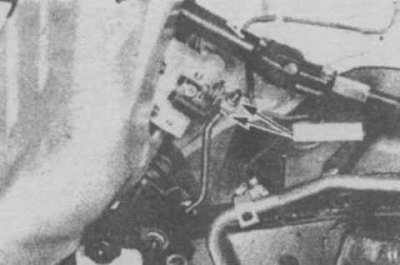

2.3а Контргайка тяги трансмиссии в автомобилях с напольным селектором (полноприводные а/м 1988 г. и все заднеприводные а/м с 1987 г.)
1. Контргайки




2.3б Контргайка тяги в полноприводных автомобилях с напольным селектором 1987 г.в.
1. Контргайки; 2. Винтовая стяжка; 3. Не нажимать


Заднеприводные автомобили



4. Затяните контргайку X (фото) до упора в кронштейн селектора, нажимая на рычаг в направлении положения R (кнопку не нажимать).


5. Отверните контргайку X на 1/2-1/4 оборота и затяните с заданным моментом.

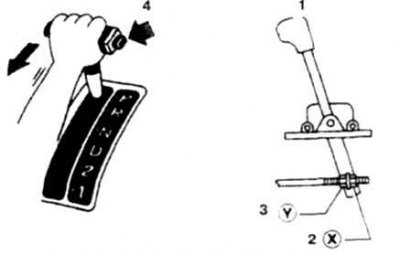

2.5 Регулировка тяги в автомобилях с напольным селектором (полноприводные а/м 1988 г. и все заднеприводные а/м с 1987 г.)
1. Сектор "Р"; 2. Контргайка X; 3. Контргайка Y; 4. Не нажимать


Полноприводные автомобили с 1987 г.



6. Нажимая на рычаг в направлении положения R (кнопку не нажимать), подтяните винтовую стяжку до тех пор пока стяжка не совместится с жилой троса (фото).

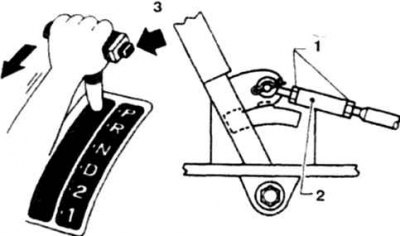

2.6 Регулировка тяги трансмиссии на полноприводных автомобилях (с 1987 г).


7. Отверните стяжку на 1 оборот и затяните контргайки с заданным моментом.

8. Переведите селектор из положения Р в "1" и убедитесь в плавности хода селектора.


Автомобили с селектором на рулевой колонке



9. Переведите селектор из положения Р в "1", при этом должно ощущаться срабатывание фиксатора во всех промежуточных положениях. Если срабатывание не ощущается, или указатель не совпадает с обозначениями секторов, то тягу необходимо отрегулировать.

10. Переведите селектор в положение Р.

11. Отпустите контргайки (фото).

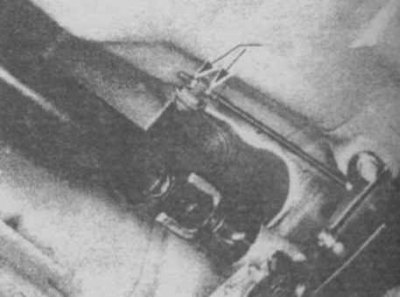

2.11 Контргайки тяги автоматической трансмиссии на автомобилях 1987-88 г.г. с селектором на рулевой колонке


12. Подтяните контргайку А (фото) до упора в кронштейн, нажимая на рычаг в направлении положения R (кнопку не нажимать).

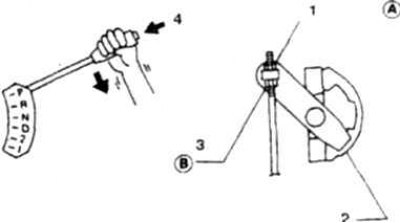

2.12 Регулировка тяги трансмиссии на автомобилях 1987-88 г.г. с селектором на рулевой колонке
1. Контргайка А; 2. Позиционная пластина; 3. Контргайка В; 4. Не нажимать


13. Отверните контргайку А на 2 оборота и затяните гайку В с заданным моментом.

14. Переведите селектор из положения Р в "1" и убедитесь в плавности хода селектора.
