Средняя опора — замена

0

1. Отверните две гайки кронштейна опоры, снимите обе половины кронштейна.

2. Обозначьте взаимное расположение фланцев передней и задней секций карданного вала (фото).

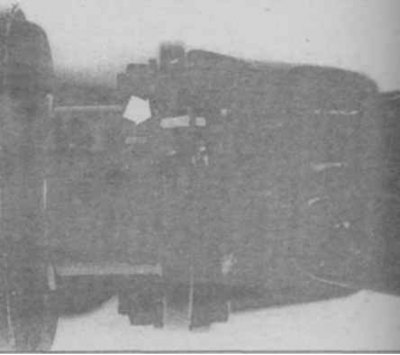

12.2 Обозначение взаимного расположения фланцев секций вала


3. Зафиксируйте карданный вал и отверните болты фланцев передней и задней секций (фото).

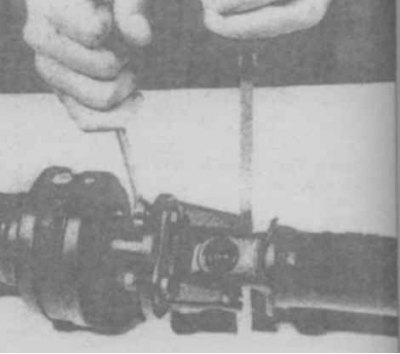

12.3 Зафиксируйте карданный вал и отверните болты фланцев передней и задней секций


4. Обозначьте положение фланца относительно паза на резьбовой части вала.

5. Отверните гайку фланца карданного шарнира, для чего выправьте раскерненнуго часть венца гайки (фото), вверните во фланец болты и зафиксируйте секцию вала от проворачивания (фото).

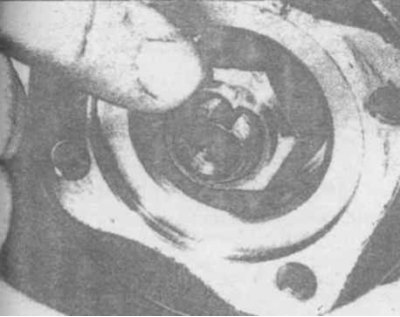

12.5а Гайка фланца законтрена вдавливанием венца в паз резьбовой части вала

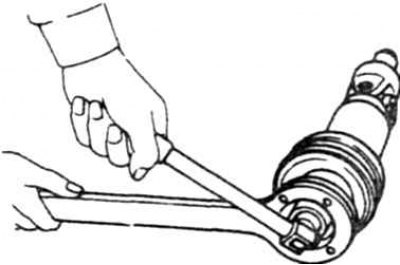

12.5б Отворачивание гайки фланца


6. Снимите фланец (фото).

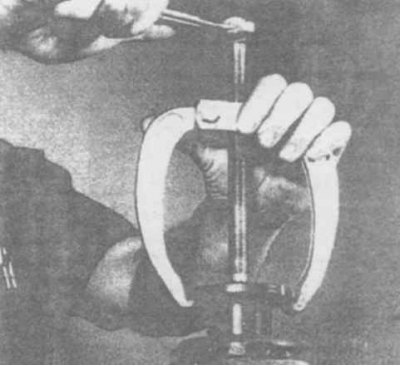

12.6 Снятие фланца средней опоры с переднего карданного вала


7. Снимите среднюю опору при помощи гидравлического пресса (выпрессовать среднюю опору и запрессовать новую рекомендуется в автосервисе).

8. При запрессовывании средней опоры, убедитесь что литера "Р обращена к передней части автомобиля.

9. Нанесите тонкий слой консистентной смазки на торец средней опоры и шайбу. Установите шайбу на место.

10. Совместите метку фланца с пазом. Установите фланец.

11. Заверните контргайку и затяните с заданным моментом, затем законтрите, вдавив венец гайки в паз резьбовой части вала (фото).

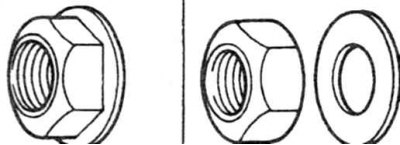

12.11 Два типа гаек фланца средней опоры – с буртиком (слева), стандартная гайка с шайбой (справа)


12. Совместите метки на фланцах и заверните болты.

13. Дальнейшие операции по сборке выполняются в обратном порядке. При установке кронштейна средней опоры имейте в виду, что стык в резиновой подушке подшипника опоры должен быть обращен вверх.
