Снятие и установка панели отделки и внутренних ручек

Снятие

1. Отдайте винт крепления облицовки ручки дистанционного привода замка к панели двери. Снимите облицовку.

2. На моделях с ручным приводом опускания-поднимания дверных стекол снимите ручку стеклоподъемника при помощи инструмента для снятия фиксаторов. При отсутствии в наличии данного инструмента подденьте облицовочную накладку ручки тонкой прочной проволокой, загнутой на конце в виде крюка. Опустите крюк в фиксатор под приводной ручкой и, потянув за проволоку, извлеките фиксатор из торца рукоятки, после чего снимите ручку с двери. Альтернативно ручка может быть снята при помощи заведенной под него прочной материи. Для извлечения фиксатора следует сильно потянуть за углы ткани.

3. На моделях с отдельным подлокотником отдайте крепежные винты и снимите подлокотник с двери.

4. На моделях с электрическими стеклоподъемниками с индивидуальными выключателями снимите выключатель с панели отделки двери и рассоедините его электрический разъем. Постарайтесь не повредить панель выключателя.

5. На моделях со встроенными в подлокотник выключателем стеклоподъемника действуйте следующим образом:

• Снимите отделочную накладку с нижней части захватной ручки двери и отдайте расположенные под ней винты. Отверткой с плоским жалом осторожно подденьте захватную ручку и снимите ее со сборки подлокотника.
• Отверткой с плоским жалом осторожно подденьте панель выключателя стеклоподъемника и извлеките последний из сборки подлокотника. Рассоедините электрический разъем и отведите панель выключателя в сторону от рабочей зоны.
• Отдайте винты крепления подлокотника к внутренней панели двери. Оставьте подлокотник подсоединенным к панели отделки двери.

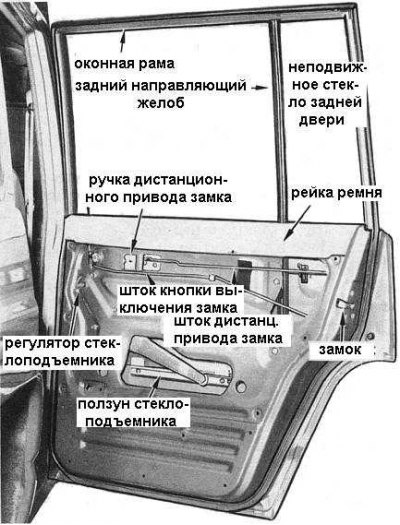

6. Вставьте отвертку с тонким широким плоским жалом между панелью отделки и рамой двери как можно ближе к одному из фиксаторов. Поддевая, поочередно извлеките фиксаторы крепления панели отделки. Снимите панель с двери (задняя дверь со снятыми панелью отделки и уплотнительной пленкой показана на сопроводительной иллюстрации).


7. Осторожно снимите полимерную уплотнительную пленку с внутренней панели двери.

Установка

Установка производится в обратном порядке.

1. Проследите за правильностью размещения на панели двери полимерной уплотнительной пленкой. Порванную или иным образом поврежденную пленку лучше заменить.

2. Замените поврежденные фиксаторы отделочной панели.

3. Аккуратно установите панель отделки на дверь, поочередно защелкивая фиксаторы.

4. На моделях с ручным приводом опускания-поднимания стекол установите на дверь отделочную накладку ручки стеклоподъемника, самое ручку и ее фиксатор. Проследите, чтобы взаимное положение ручки и оконного стекла соответствовали таковому на противоположной двери.

Примечание. Фиксатор ручки стеклоподъемника должен быть установлен в ручку прежде чем последняя будет надета на цапфу вала регулятора.
