Тормозная система — общая информация

0

Управление функционированием тормозной системы производится посредством двухконтурного главного тормозного цилиндра (ГТЦ) сдвоенного типа, сочлененного с вакуумным усилителем (блоком сервопривода) тормозов.

Передние колеса автомобиля оборудованы дисковыми тормозными механизмами, задние - барабанными (с вертикальным расположением башмаков). Возможен вариант комплектации всех колес дисковыми механизмами. Из соображений безопасности контуры передних и задних тормозов разделены и работают независимо друг от друга.

Гидравлическая система некоторых моделей оборудована чувствительным к загрузке автомобиля клапаном - регулятором давления, позволяющим избежать преждевременной блокировки задних колес.

Клапан устанавливается под днищем автомобиля и соединен пружиной растяжения с задним мостом.

В состав сборок дисковых тормозных механизмов входят тормозной диск, закрепляемый на ступице колеса и суппорт, расположенный на поворотном кулаке (передние механизмы), либо на сборке заднего моста. Дисковые тормозные механизмы в регулировке не нуждаются.

Барабанные механизмы состоят из двухстороннего колесного цилиндра, поршни которого воздействуют на верхние концы тормозных башмаков. Нижнее части башмаков закреплены неподвижно. Регулировка барабанных механизмов производится автоматически в процессе торможения.

Стояночный тормоз выполнен в виде барабанной сборки, установленной в задней части трансмиссии и оборудованной тросовым приводом.

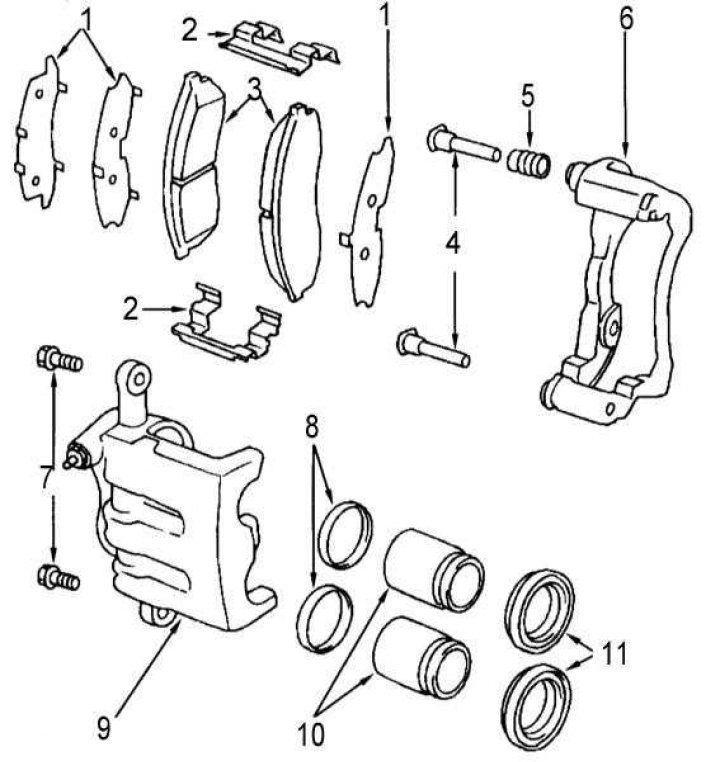

Дисковые тормозные механизмы моделей 4.2 л EFI поздних (с 1992 г.) лет выпуска модифицированы за счет применения 2-поршневых суппортов и большего диаметра тормозных дисков. При этом все изложенные ниже процедуры ремонта и обслуживания остаются неизменными. Компоненты 2-поршневого суппорта показаны на сопроводительной иллюстрации.



1 - регулировочные шайбы; 2 - зажим; 3 - колодки; 4 - защитный чехол направляющего пальца; 5 - направляющие пальцы; 6 - якорная скоба (направляющая колодок) 7 - болты; 8 - манжеты поршней; 9 - корпус суппорта; 10 - поршни; 11 - пыльники
