Снятие и установка щеток
1. Поднимите рычаг стеклоочистителя в фиксированное вертикальное положение, отведя его от стекла.
2. Отпустите зажим фиксатора и снимите щетку с рычага.
3. Установка производится в обратном порядке. Проследите за надежностью защелкивания фиксатора.
Замена рабочих элементов щеток
1. Снимите щетку с рычага.

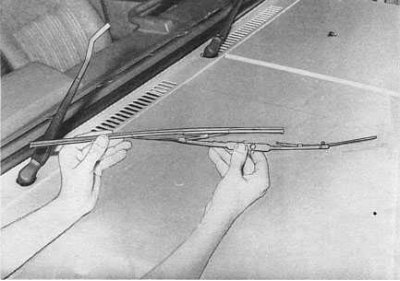

2. Ухватитесь за резинку рабочего элемента с опорного конца и потяните ее, высвобождая из фиксатора на щетке. Двигая в бок, снимите элемент со щетки (см. сопроводительную иллюстрацию).
3. Оденьте на рабочий элемент стальные салазки и проденьте его сквозь зажимы щетки, уперев в торцевой фиксатор.
4. Смажьте конец элемента и плотно защелкните его в торцевом фиксаторе щетки.
5. Установите щетку на рычаг.
Снятие и установка рычагов стеклоочистителей
Снятие
1. Снимите защитную крышку с крепежной гайки рычага.
2. Отдайте гайку крепления рычага к оси.

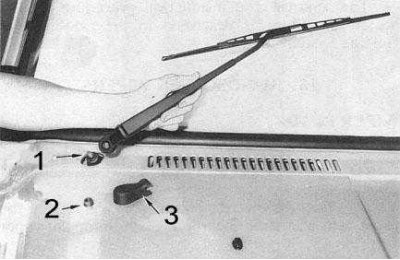

3. Осторожно поддев, снимите рычаг с оси (см. сопроводительную иллюстрацию).
1 - ось; 2 - гайка; 3 - крышка
Установка
Установка производится в обратном порядке.
1. Переведите приводной мотор в парковочное положение и выровняйте щетки, расположив их в 20÷30 мм над уплотнительной лентой ветрового стекла.
2. Прочно затяните гайку.
Снятие и установка электромотора привода стеклоочистителей
Снятие
1. Отсоедините отрицательный провод от батареи.
2. Рассоедините электрический разъем мотора.

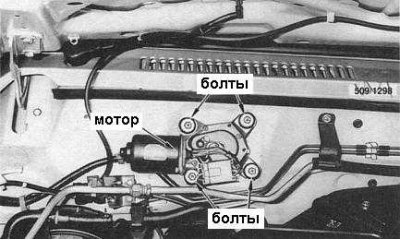

3. Отдайте крепежные болты (см. сопроводительную иллюстрацию) и частично извлеките мотор из переборки.
4. Отсоедините тягу от рычага мотора и снимите последний с автомобиля.
Установка
Установка производится в обратном порядке.
1. Проследите за надежностью крепления тяги на рычаге мотора.
2. Прочно затяните весь крепеж.
3. Проверьте состояние контактов и надежность крепления электрического разъема.
Снятие и установка тяги привода стеклоочистителей
1. Снимите рычаги стеклоочистителей.
2. Отдайте крепежные винты и снимите с автомобиля панель переднего обтекателя.
3. Отдайте болты крепления осей рычагов стеклоочистителей.
4. Отсоедините тягу от электромотора.
5. Извлеките тягу через отверстие под панелью обтекателя.
Установка производится в обратном порядке.
