Регулировка света фар

0

1. Удостоверьтесь в правильности давления накачки шин и полноте заправки топливного бака. Запаркуйте разгруженный автомобиль на ровной горизонтальной площадке. На водительское сиденье посадите помощника.

2. При наличии специального приспособления для регулировки направления лучей головных фар внимательно изучите прилагаемую инструкцию.

3. При использовании контрольного щита автомобиль следует запарковать в пяти метрах от него (расстояние А на иллюстрации - см. ниже) и перпендикулярно плоскости щита.

Примечание. В качестве контрольного щита может быть использована плоская стена, на которую следует мелом нанести соответствующую разметку.

4. Мелом проведите на щите горизонтальную линию разметки, проходящую через осевую плоскость головных фар автомобиля и на высоте их центров (см. сопроводительную иллюстрацию).



1 - центральные линии; 2 - контрольный щит; 3 - автомобиль; 4 - пятно дальнего света; 5 - пятно ближнего света; 6 - правильное расположение световых пятен


5. Проведите две вертикальные линии, соответствующие вертикальным центральным линиям головных фар автомобиля.

6. Включите ближний свет головных фар.

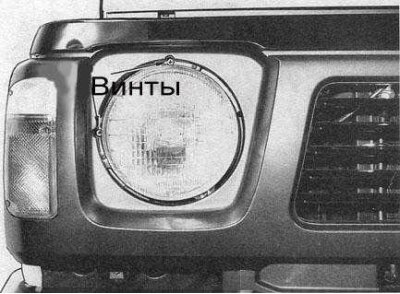

7. Вверните до упора регулировочные винты, расположенные вверху и по бокам блок-фар (см. сопроводительную иллюстрацию), затем отпускайте их, добиваясь требуемого направления лучей фар.

8. Отрегулируйте направление лучей головных фар в соответствии с требований принятых в конкретном регионе ПДД. В общем случае добейтесь такого размещения пятен ближнего света, когда линия горизонтального среза пятна находится на горизонтальной линии разметки на щите, или чуть ниже ее. Поднятая часть пятна должна оказаться на вертикальной линии разметки, либо чуть правее ее.
