Обслуживание датчика-выключателя стоп-сигналов

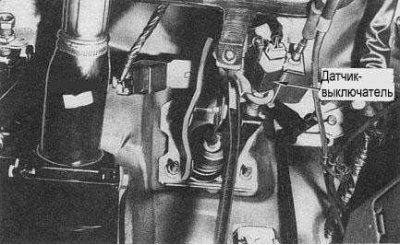

Примечание. Датчик-выключатель стоп-сигналов расположен на кронштейне педали тормоза под панелью приборов (см. сопроводительную иллюстрацию).

Проверка исправности функционирования

1. Выжмите педаль тормоза и удостоверьтесь во включении стоп-сигналов.

2. Если стоп-сигналы не срабатывают, отсоедините от датчика-выключателя электропроводку.

3. Установите провод-перемычку между клеммами электрического разъема. Если теперь произошло включение стоп-сигналов, следует произвести регулировку датчика-выключателя, либо заменить его на исправный.

Снятие

1. Отсоедините отрицательный провод от батареи.

2. Отсоедините от датчика-выключателя электропроводку.

3. Ослабьте контргайку и снимите датчик-выключатель с кронштейна педали тормоза.

Установка

Установка производится в обратном порядке.

1. Проследите качеством контактов и надежностью крепления электрического разъема на задней стороне выключателя.

2. Выполните регулировку датчика-выключателя.

Регулировка

1. Отрегулируйте свободную высоту педали тормоза.

2. Ослабьте выключатель и отрегулируйте его положение. Постарайтесь добиться между упором и торцом резьбовой части датчика-выключателя зазора в 0.3÷1.0 мм.
