1. При помощи подходящей оправки посадите сальники в задний и центральный картеры и держатель подшипника входного вала заподлицо с поверхностью компонентов. Смажьте губки сальников универсальной смазкой на литиевой основе.
2. Все компоненты смажьте чистым маслом требуемого сорта.
3. Наденьте зубчатые кольца, пружины и дистанционные кольца на промежуточный вал. проследите, чтобы пружины были установлены вогнутой стороной к шестерне. При помощи пресса установите подшипники промежуточного вала.

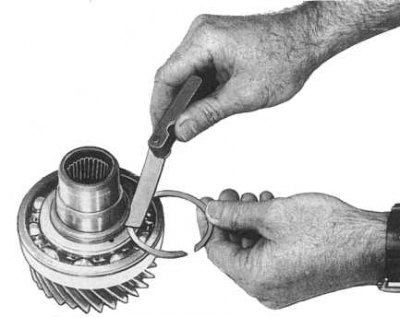

4. Установите на переднюю часть промежуточного вала дистанционное кольцо и измерьте боковой зазор между стопорным кольцом и канавкой (см. сопроводительную иллюстрацию). Сравните результат измерения с нормативными требованиями (см. таблицы размеров и регулировок в конце Руководства) и подберите новое стопорное кольцо требуемой толщины.
5. При помощи пресса оденьте на ведомый вал передний подшипник (оборудованной экраном стороной к фланцу ведомого вала).
6. Установите на ведомый вал дистанционное кольцо и измерьте боковой зазор между стопорным кольцом и канавкой. Сравните результат измерения с нормативными требованиями (см. таблицы размеров и регулировок в конце Руководства) и подберите новое стопорное кольцо требуемой толщины.
7. Смажьте передний подшипник ведомого вала маслом требуемого сорта и установите на вал его держатель и переднюю приводную звездочку. Смажьте маслом роликовый подшипник и, вращая звездочку, оденьте подшипник на вал.
8. Установите муфту синхронизатора, скользящие ключи и пружину на переднюю приводную звездочку. Проследите, чтобы муфта была установлена выточкой от звездочки, ключи - короткими концами. Удостоверьтесь в правильности зацепления ключей с пружиной.
9. Совместите пазы блокирующего кольца синхронизатора с ключами и оденьте кольцо на приводную звездочку. При помощи пресса установите на ведомый вал шестерню сцепления и задний подшипник. Проследите, чтобы подшипник оказался повернут оборудованной экраном стороной к шестерне сцепления.
10. При помощи пресса с опорными пластинами оденьте подшипники на передний выходной и входной валы. Проследите, чтобы наружное стопорное кольцо подшипника входного вала было обращено в сторону от шестерни.
11. Установите на входной вал дистанционное кольцо и измерьте боковой зазор между стопорным кольцом и канавкой. Сравните результат измерения с нормативными требованиями (см. таблицы размеров и регулировок в конце Руководства) и подберите новое стопорное кольцо требуемой толщины.
12. Установите сальник внутреннего рычага переключения в передний картер и смажьте губки сальника.
13. Установите внутренний рычаг переключения в передний картер. Установите палец, проследите, чтобы плоские сегменты рычага оказались совмещены с ним, затем прочно затяните крепежную гайку.
14. Застучите входной вал в передний картер при помощи молотка с мягким бойком. Смажьте сопрягаемую поверхность держателя подшипника и резьбы крепежных болтов герметиком Loctite 515 (или эквивалентным ему). Затяните болты с требуемым усилием (А = 16÷21 Нм; В = 19÷24 Нм - см. сопроводительную иллюстрацию). Смажьте роликовый подшипник смазкой требуемого сорта и оденьте его на входной вал.
15. Застучите промежуточный вал в передний картер молотком с мягким бойком.
16. Установите плунжер фиксатора в передний картер. Установите штоки переключения и вилку на муфту переключения повышающей/понижающей передач и вставьте сборку в передний картер.
17. Смажьте герметиком заглушки и установите фиксирующие шарики и пружины. Смажьте герметиком сигнальный датчик-выключатель 4WD и, на моделях с АТ, датчик-выключатель разрешения запуска.
18. Установите пружину и втулку в вилку переключения 2-4, проследив чтобы втулка была сориентирована как прежде. Установите новое стопорное кольцо.
19. Установите вилку переключения режимов 2-4 в муфту синхронизатора и оденьте приводную цепь на приводные звездочки ведомого и выходного валов.
20. Ровно установите сборки ведомого и выходного валов в центральный картер и при помощи молотка с мягким бойком застучите валы поочередно до полной посадки подшипников. В случае необходимости для посадки подшипника установите держатель и затяните его болты. Затяните болты держателей подшипников с требуемым усилием.
21. Смажьте роликовый подшипник и установите его и шестерню понижающей передачи на ведомый вал. При помощи подходящей оправки посадите на ведомый вал ступицу повышающей/понижающей передач. Ступица должна быть повернута канавками в сторону шестерни понижающей передачи. Установите стопорное кольцо.
22. При помощи щупа лезвийного типа измерьте зазор между шестерней понижающей передачи и ступицей повышающей/понижающей передач. Если воздушного насоса осевого люфта выходит за допустимые пределы (см. таблицы размеров и регулировок в конце Руководства), снимите шестерню и ступицу и замените дефектные компоненты.

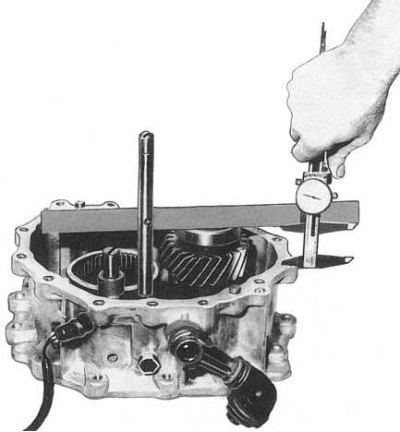

23. Проверьте величину осевого люфта промежуточного вала (см. сопроводительную иллюстрацию):
- Прижмите измеритель плоскостности к наружной обойме заднего подшипника промежуточного вала и измерьте зазор между сопрягаемой поверхность переднего картера и ребром измерителя плоскостности (см. иллюстрацию).
- Для определения требуемой толщины регулировочной шайбы сравните результаты измерений с приведенными в таблице нормативными данными:
| Величина зазора, мм | Толщина регулировочной шайбы, мм |
| 40.6÷40.5 | Шайба не требуется |
| 40.5÷40.4 | 0.1 |
| 40.4÷40.3 | 0.2 |
| 40.3÷40.2 | 0.3 |
| 40.2÷40.1 | 0.4 |
| 40.1÷40.0 | 0.5 |
| 40.0÷39.9 | 0.6 |
- В случае необходимости установите на подшипник промежуточного вала регулировочную шайбу требуемой толщины.
24. Смажьте герметиком Loctite 515 (или эквивалентным)ему сопрягаемую поверхность переднего картера и установите сборку центрального картера, направляя вилку переключения на шток переключения и следя за правильностью расположения валов.
25. Установите стопорное кольцо штока переключения 2-4, маслосток и шестерню привода спидометра.
26. Смажьте внутренние компоненты раздаточной коробки смазкой требуемого сорта.
27. Наложите герметик Loctite 515 (или эквивалентный ему) на сопрягаемую поверхность и установите задний картер. Затяните крепежные болты в диагональном порядке с требуемым усилием и установите сборку привода спидометра.
28. Установите раздаточную коробку на автомобиль и затяните крепежные гайки приводных фланцев с требуемым усилием.
