Снятие
1. Используя специальное оборудование, разрядить контур хладагента.
2. Слить охлаждающую жидкость двигателя.

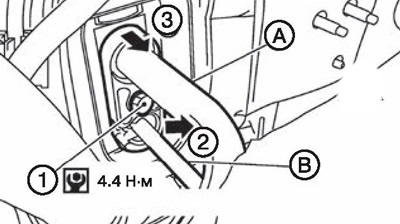

3. Отвернуть болт (1) крепления кронштейна трубопровода, а затем отсоединить трубопроводы высокого (В) и низкого (А) давления от расширительного клапана, как показано на рисунке.
Внимание. Закупорить разъем тpyбoпровода низкого давления 1 и трубопровод низкого давления 2 подходящим материалом (например, виниловой лентой) для предотвращения, попадания атмосферной влаги в контур системы кондиционирования.

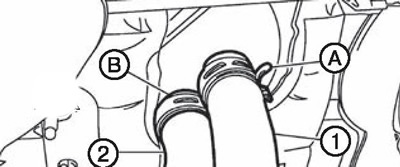

4. Снять хомуты (А) и (В), после чего отсоединить шланги отопителя (1) и (2).
5. Снять приборную панель.
6. Снять блок управления кузовными системами (ВСМ):
- Отвернуть винты крепления.
- Отсоединить разъемы проводов.

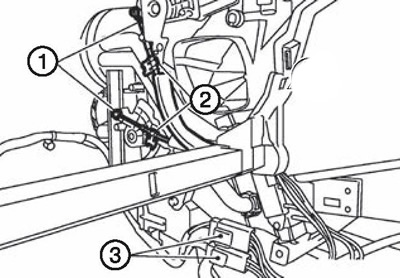

7. Отсоединить разъемы отопителя (3) и снять кронштейн разъема.
8. Отсоединить разъем мотора вентилятора.
9. Удалить держатели управляющих тросов (1) и (2) от блока климатической установки.
10. Снять правый воздуховод области ног.
11. Снять блок управления рулевого усилителя.
12. Отсоединить разъемы мотора впускной заслонки и мотора вентиляции.
13. Снять центральный воздуховод.
14. Отсоединить разъем мотора впуска вентиляции и снять зажимы крепления проводов.

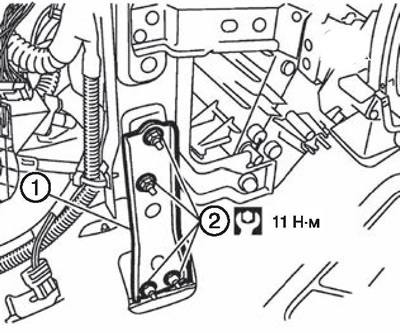

15. Снять стойку (1) приборной панели.
16. Отвернуть гайки крепления (2).
17. Снять сливной шланг отопителя.

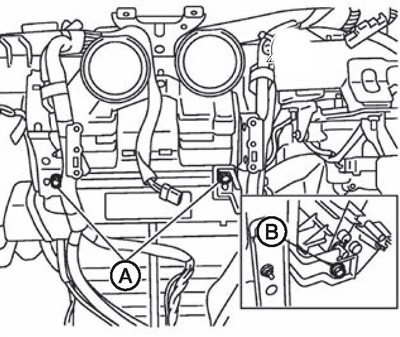

18. Отвернуть нижнии болты криплиния блока климатической установки с правой стороны.
Примечание. Моменты затяжки болтов (А) и (В): 6.9 Нм.
19. Отвернуть верхние болты крепления блока климатической установки.
20. Снять трубопроводы высокого и низ кого давления.
21. Удалить зажимы главного жгута проводов с поперечины приборной панели.
22. Отвернуть болты крепления поперечины приборной панели. Отсоединить фиксирующие зажимы электропроводки.
Примечание. Для снятия блока климатической установки необходимы два работника.
23. Снять блок климатической установки в сборе.
Установка
Установка выполняется в порядке, обратном снятию.
Внимание.
- Заменять уплотнительные кольца крутого сечения трубопроводов низкого к высокого давления новыми. Перед установкой нанести на них компрессионное масло.
- Охватывающие части разъемов трубопроводов тонкие и легко деформируются, поэтому штыревую часть разъема трубопровода необходимо вставлять медленно в строго осевом направлении.
- Вставлять трубопроводы до слышимого щелчка.
- После завершения подсоединения трубопроводов потянуть разъем рукой, чтобы убедится в надежности соединения.
- Во время заправки хладагента в контур системы кондиционирования проверить герметичность системы.
