Проверка износа тормозных накладок

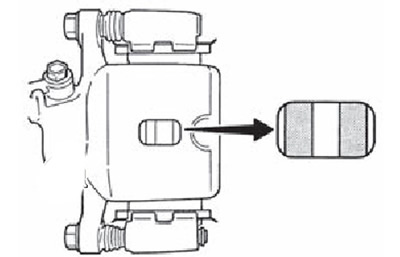

Проверить толщину тормозных накладок через проверочное отверстие в корпусе суппорта. При необходимости использовать для измерений рулетку или штангенциркуль.
Примечание. Предельно допустимая толщина тормозных накладок (передних и задних тормозов): 2.0 мм.
Проверка тормозного диска
Проверить поверхности тормозного диска на предмет неравномерного износа, трещин и серьезных повреждений. В случае необходимости заменить тормозной диск новым.
Биение тормозного диска
1. Используя колесные гайки, закрепить тормозной диск на колесной ступице в двух или более точках.

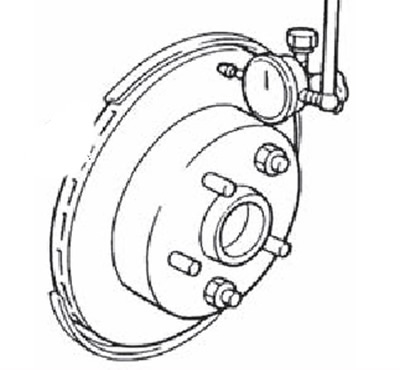

2. Используя индикатор часового типа, проверить биение диска.
Примечание. Перед проверкой биения диска, убедиться в том, что осевой люфт колесного подшипника соответствует норме.
Примечание. Предельно допустимое биение (измеренное в 10,0 мм от края диска): не более 0,035 мм.
3. Если биение превышает предельно установленную норму, найти положение минимального биения, переставляя тормозной диск относительно колесной ступицы на одно отверстие.
4. Если биение диска по-прежнему не соответствует норме, отшлифовать диск не снимая с автомобиля специальным станком ("MAD, DL-8700", "АММСО 700 и 705" или эквивалентным) до получения требуемого значения, или заменить диск новым.
Толщина тормозного диска

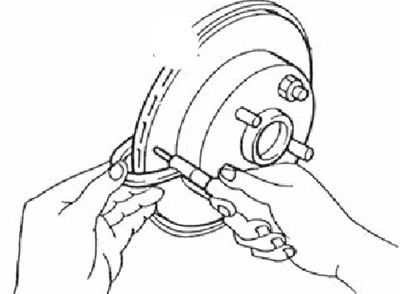

1. Используя микрометр, проверить толщину тормозного диска. Если толщина диска меньше предельно допустимой, заменить его новым.
Примечание.
Номинальная толщина диска:
- Передние тормоза: 24,0 мм.
- Задние тормоза: 8,0 мм.
- Предельно допустимая неравномерность износа (разница измерений в восьми точках): не более 0,02 мм.
