Жгуты проводов и разъемы

0

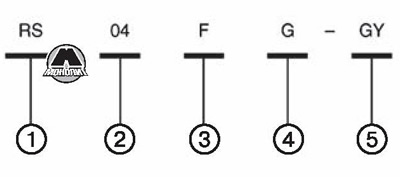

Пример обозначения разъема:
1. Тип разъема.
2. Количество выводов.
3. Охватывающая (F, «мама») или штыревая (М, «папа») части соединения.
4. Цвет разъема.
5. Специальный тип.


Для поиска необходимого разъема необходимо:
  • Найти требуемый номер разъема в списке разъемов.
  • Определить соответствующее обозначение ячейки.
  • На рисунке найти пересечение колонки с нужной буквой со строкой с нужной цифрой.
  • Найти номер разъема в полученном секторе рисунка для определения положения разъема.

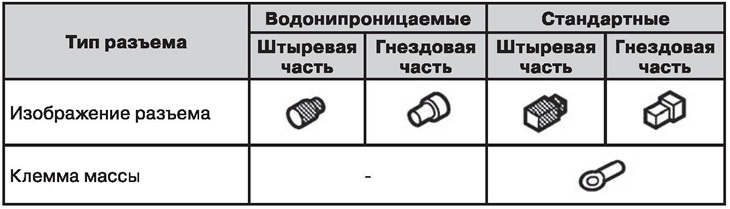

Примечание. На схемах расположения жгутов проводов ниже используются следующие основные обозначения:



Для обозначения цветов проводов и разъемов приняты следующие обозначения:
  • В = черный;
  • BR = коричневый;
  • W = белый;
  • OR = оранжевый;
  • R = красный;
  • Р = розовый;
  • G = зеленый;
  • PU = пурпурный;
  • L = синий;
  • GY = серый;
  • Y = желтый;
  • SB = голубой;
  • LG = светло-зеленый;
  • СН = темно-коричневый;
  • DG = темно-зеленый.

Примечание. Если провод имеет дополнительную цветовую полосу, основной цвет указывается первым, а цвет полосы — следующим. Например: L/W = синий с белой полосой.
