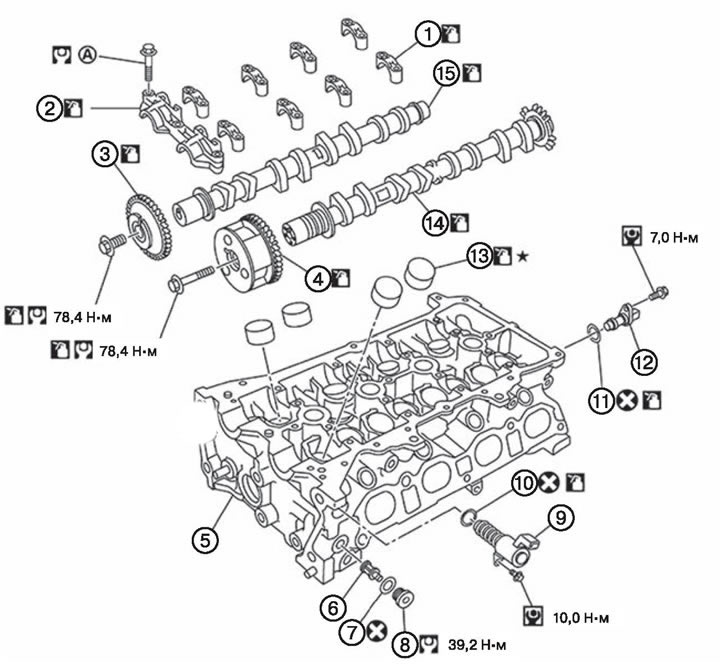

1. Крышки распределительных валов (№2-5).
2. Крышка распределительных валов (№1).
3. Звездочка выпускного распределительного вала.
4. Звездочка впускного распределительного вала.
5. Гяловка блока цилиндров.
6. Масляный фильтр (фазовращателя впускного распредвала).
7. Шайба.
8. Резьбовая пробка.
9. Электромагнитный клапан фазовращателя впускного распредвала.
10. Уплотнительное кольцо круглого сечения.
11. Уплотнительное кольцо круглого сечения.
12. Датчик положения распределительного вала (датчик фаз).
13. Толкатели клапанов.
14. Впускной распределительный вал.
15. Выпускной распределительный вал.
Примечание.
- А: см. процеууру затяжки в тексте руководства.
: заменять деталь новой после каждого снятия.
: необходимо нанести моторное масло.
: подобрать необходимую толщину.
Внимание. Направление вращения, упоминаемое далее по текст, наблюдается с передней части двигателя.
