Примечание. Устанавливать направляющие втулки клапанов ремонтного размера на 0,2 мм больше номинального.

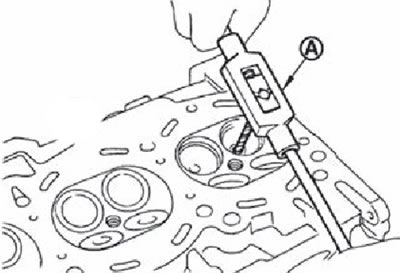

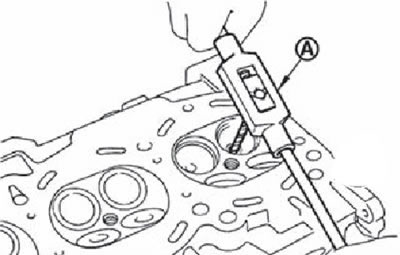

Используя развертку направляющей втулки клапана (А) (специальный инструмент) расточить отверстие под направляющую втулку в головке блока цилиндров.

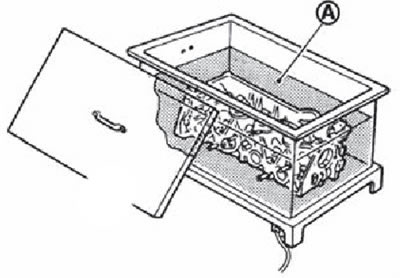

Нагреть головку блока цилиндров до температуры 110-130°С в масляной ванне (А).

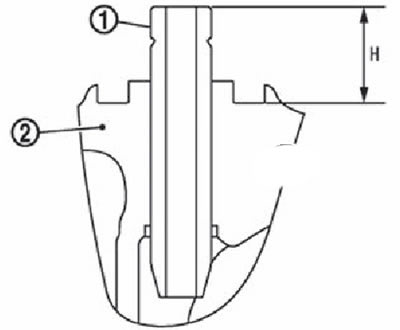

Используя специальное приспособление для установки направляющих втулок клапанов, запрессовать втулки (1) со стороны распределительных валов, как показано на рисунке.
Примечание. Размер «Н» приводится в разделе «Сервисные данные и спецификация» данной главы.
Внимание. Головка блока цилиндров (2) имеет высокую температуру. Применить меры защиты для предотвращения получения ожогов.
Используя развертку направляющей втулки клапана (А) (специальный инструмент) произвести окончательную обработку направляющих втулок клапанов.
2. Если седла клапанов были высверлены, установить новые:
Примечание. Устанавливать седла клапанов ремонтного размера на 0,5 мм больше номинального.

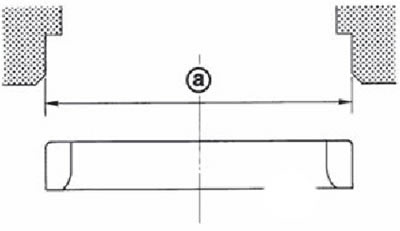

Расточить головку блока цилиндров (е) под седло клапана ремонтного размера. Убедиться, что расточка производится по концентрическим кругам от центра направляющей втулки клапана — это обеспечит оптимальную посадку клапана.

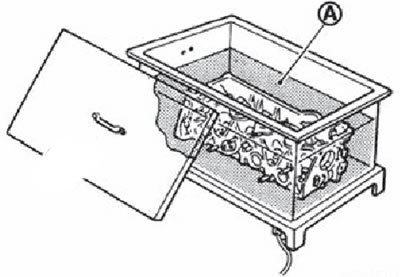

Нагреть головку блока цилиндров до температуры 110-130°С в масляной ванне (А).
Охладить седла клапанов при помощи сухого льда.
Внимание.
- Головка блока цилиндров имеет высокую температуру. Применять меры защиты для предотвращения получения ожогов.
- Избегать непосредственного контакта с охлажденными седлами клапанов.

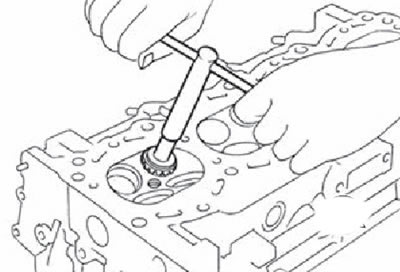

Используя развертку для обработки седел клапанов (специальный инструмент) или станок для перешлифовки клапанов, довести седло до нужных параметров.
Внимание. При использовании развертки, крепко обхватить рукоять обеими руками и, нажимая на поверхность контакта по окружности, сделать один оборот. Неподходящее усилие на развертке или многократный проворот развертки может привести к нарушению посадки клапана в седле.
Шлифовкой отрегулировать посадку клапана.
Снова проверить поверхность контакта седла клапана.
3. Установить маслоотражательные колпачки:

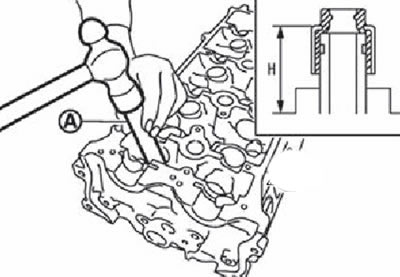

Используя специальное приспособление (KV10115600) (А) напрессовать маслоотражательные колпачки на высоту «Н»: 13,2-13,8 мм.
4. Установить седла клапанных пружин.
5. Установить клапаны:
Установить клапаны большего диаметра на сторону впуска.
6. Установить клапанные пружины.
7. Установить тарелки клапанных пружин.

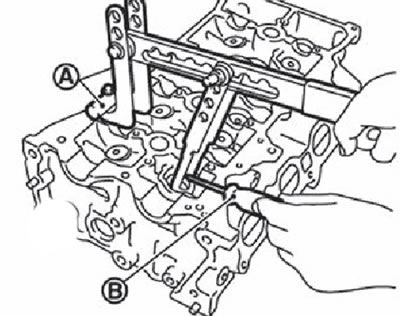

8. Сжать клапанную пружину специальным приспособлением (KV10116200) (А). Намагниченным стержнем (В) установить сухари на клапан. Повторить операцию на остальных клапанах.
Внимание. Соблюдать осторожность, чтобы не повредить гнезда толкателей клапанов.
Примечание. После установки сухарей и тарелок клапанов легко постучать по краю клапана, чтобы проверить надежность фиксации.
9. Установить толкатели клапанов.
10. Установить свечи зажигания, используя необходимый инструмент.
