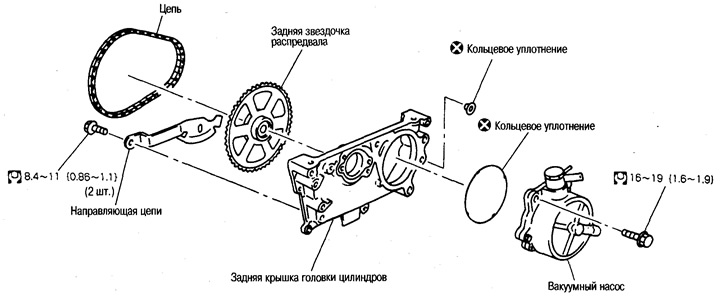

Разборка
Сборка
Установите все детали на заднюю крышку головки цилиндров в следующем порядке.
1. Установите вакуумный насос.
2. Установите натяжитель цепи.
Регулировка натяжения производится в соответствии с п. 5.
3. Установите заднюю звездочку распредвала.
Звездочка не имеет метки направления установки.

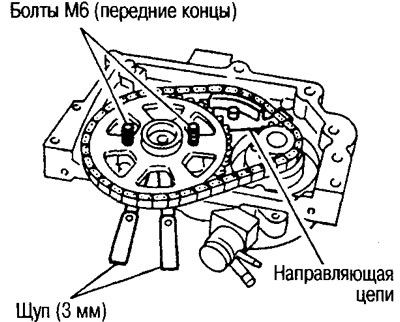

Вставьте два щупа толщиной 3 мм между крышкой и звездочкой, прикрепите звездочку к крышке, вставив два болта М6 (длина без головки 35-40 мм).
Примечание: Щупы толщиной 3 мм используются для выравнивания звездочки вакуумного насоса и звездочки распредвала.
4. Установите приводную цепь на заднюю звездочку распредвала и на звездочку вакуумного насоса.
5. Слегка нажмите на натяжитель цепи (прибл. с усилием 9,8 N (1,0 кг)) и в таком положении затяните установочные болты натяжителя.
6. Уберите щупы (2 шт.).
Болты М6, удерживающие звездочку, не вынимаются до установки.
