Геометрия на тялото
С помощта на сензори за търкаляне постигнете правилния монтаж на колелата (задните колела трябва да са стриктно в коловоза на предните), - следвайте правилния монтаж на сензорите и равенството на дължините на стрелките.
Когато използвате ролетка (за предпочитане метална), уверете се, че нейната измервателна лента не е усукана или огъната.
Звездичка (*) след стойността в точката на измерване показва, че втората точка на измерване е разположена симетрично спрямо посочената.
Координатите на точките на измерване са разстоянията, измерени в трите основни посоки ("X", "Y", "Z").

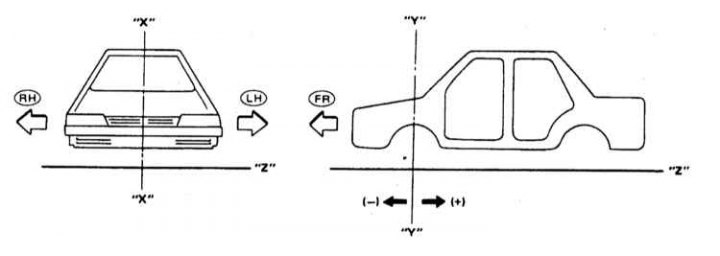

Разположение на координатните оси при измерване на геометричните параметри на каросерията на автомобил

FR - Напред
LH - Портовата страна
RH - десен борд
"Х-Х" - Диаметърна равнина на автомобила
"YY" - Вертикалната равнина, минаваща през оста на предните колела на автомобила
"ZZ" - Главна плоскост

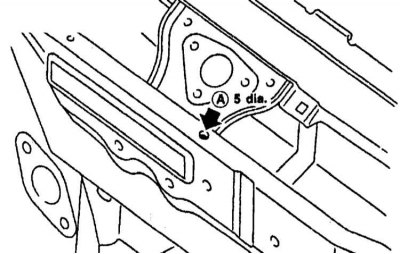

Точки на измерване

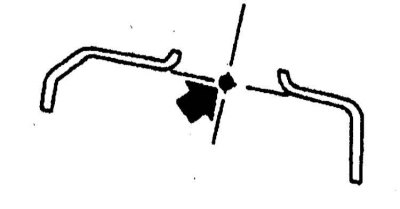

Маркирайте в центъра на предния ръб на отвора на двигателното отделение

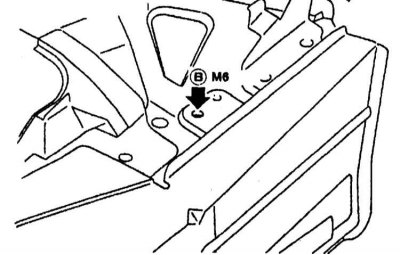

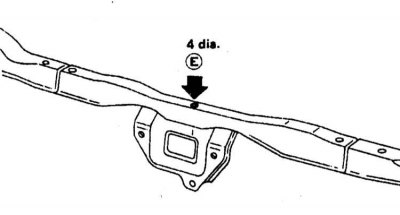

Горна централна опора на радиатора

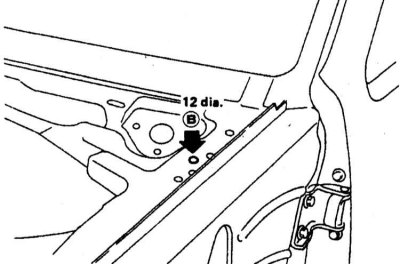

Ляв заден ъгъл на отвора на двигателното отделение

Предни лонжерони

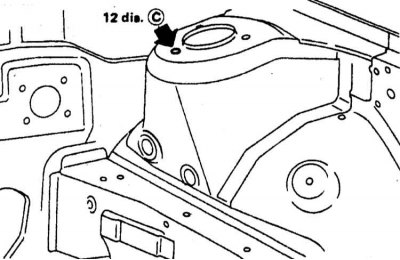

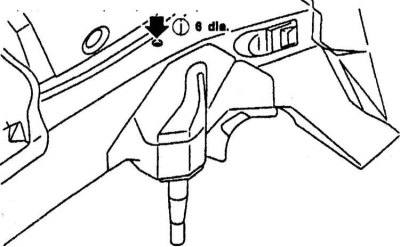

Подпора на амортисьора и преден страничен елемент

Предни лонжерони

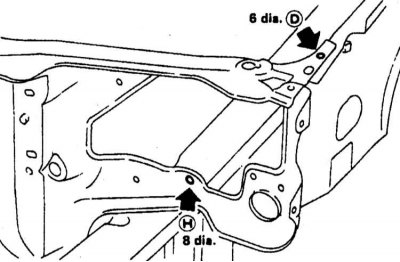

Горна опора на радиатора

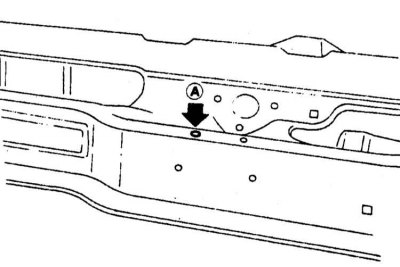

Преден панел

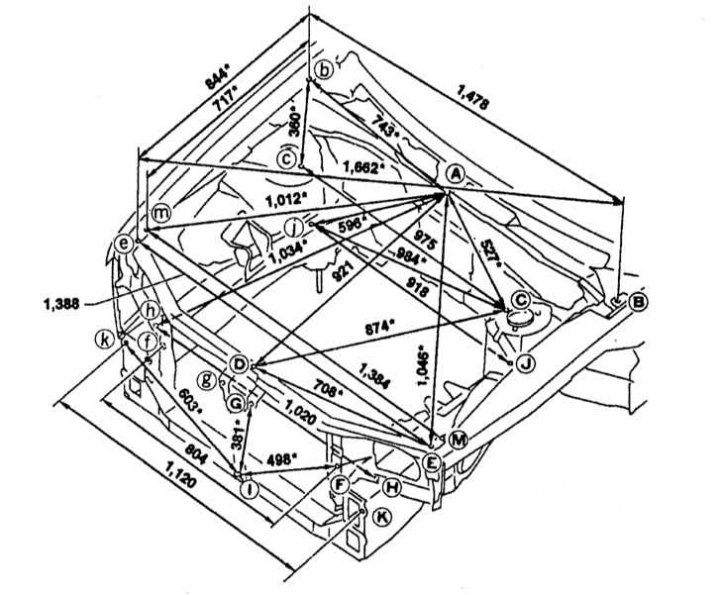

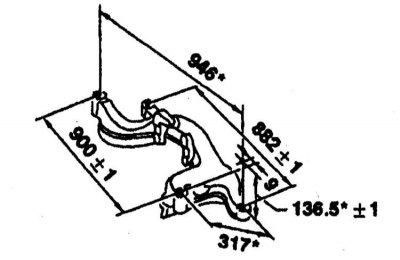

Геометрията на двигателния отсек на моделите от 1993 и 1994 г. проблем

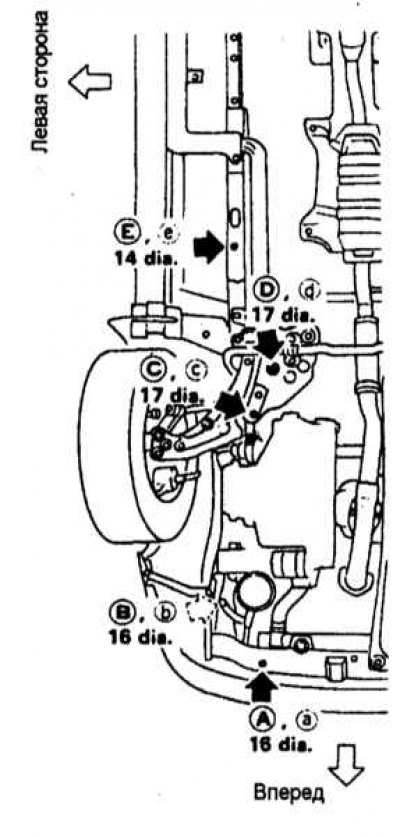

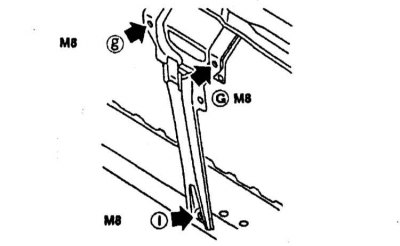

Опора на основата на радиатора (отпред) и предно окачване (по-ниско от предишните) и преден страничен елемент (по-близо до центъра)

Задни и централни елементи

Геометрията на двигателния отсек на моделите от 1995 г., бр.

Точки на измерване

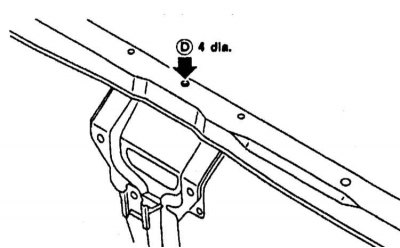

Горна централна опора на радиатора

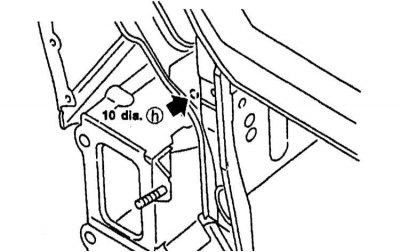

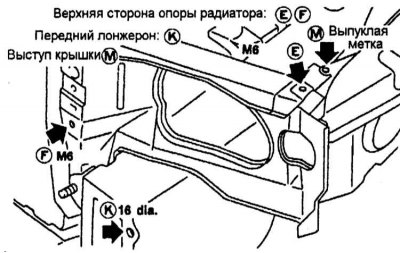

Горна страна на опората на радиатора, преден страничен елемент, издатина на капака, повдигнат знак

Външна страна на отвора на двигателното отделение

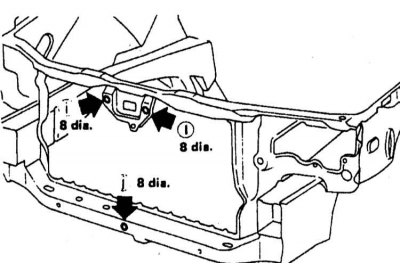

Централен и долен ръб на радиатора

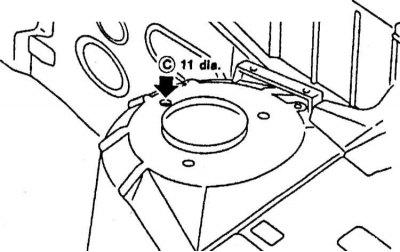

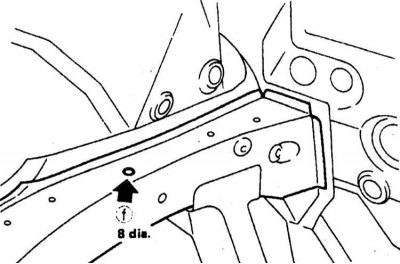

Опора на окачването и преден страничен елемент (отстрани на левия край)

Предни лонжерони

Горна централна опора на радиатора

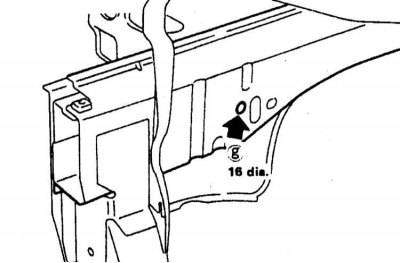

Десен преден страничен елемент

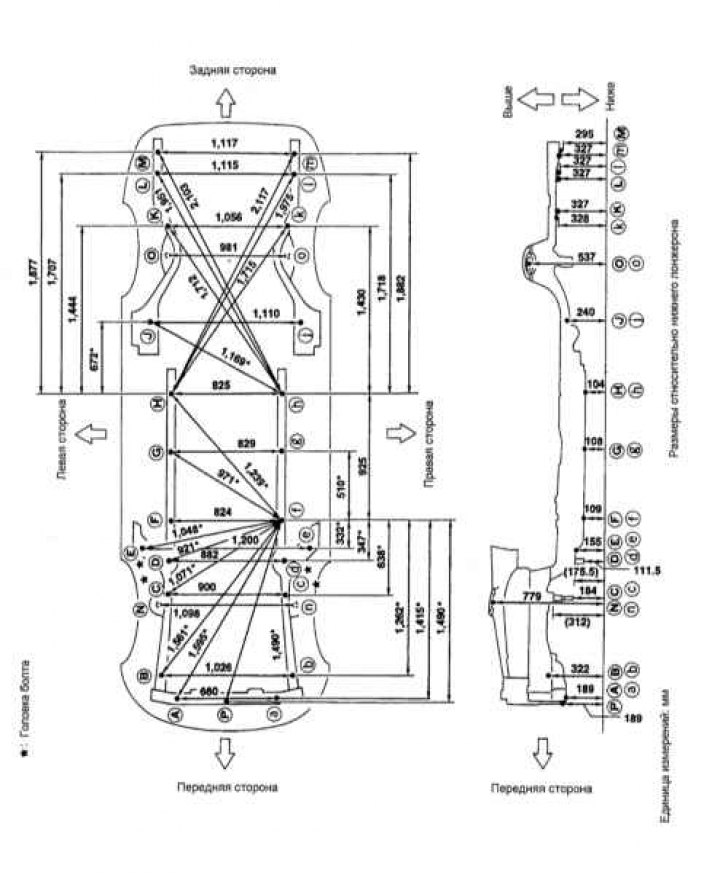

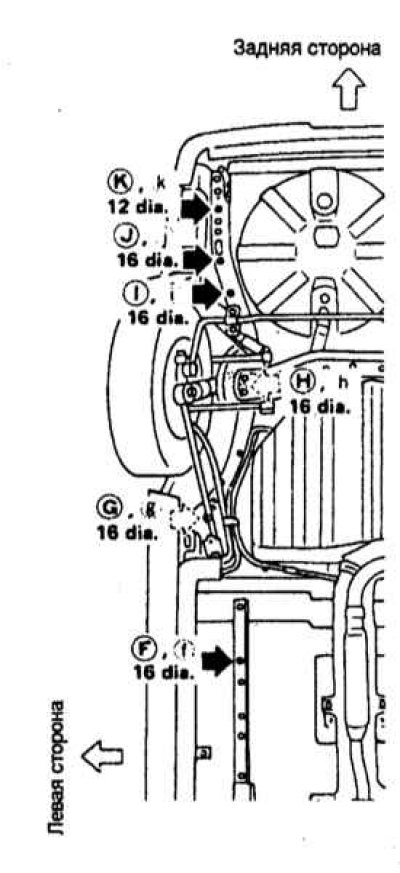

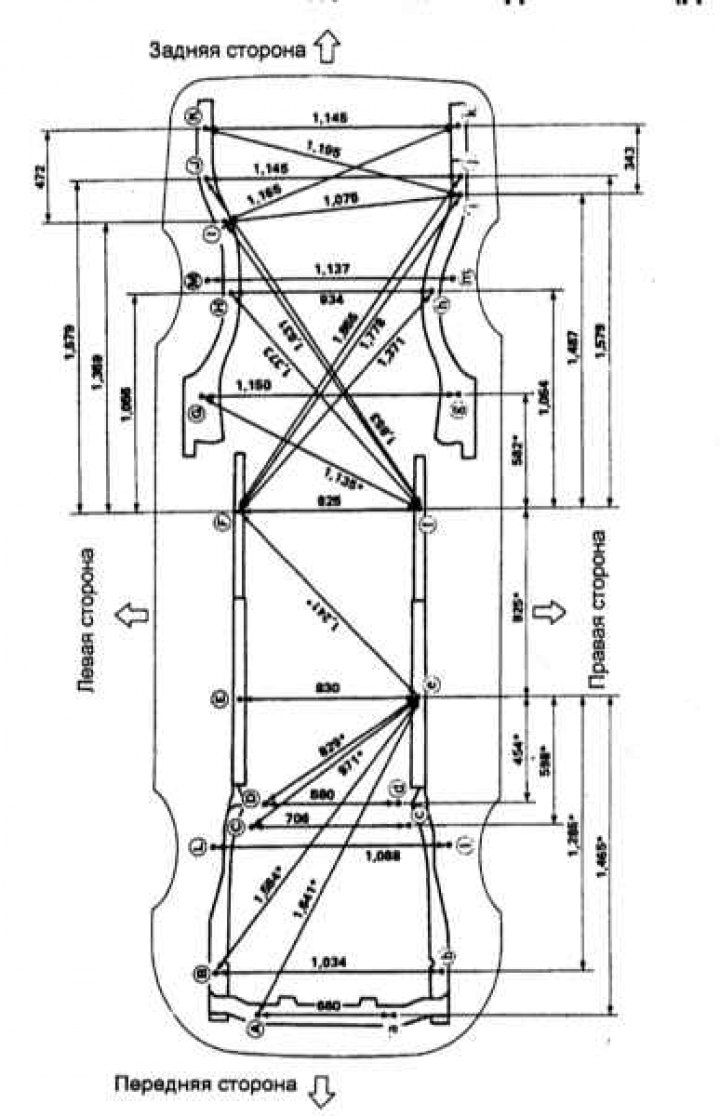

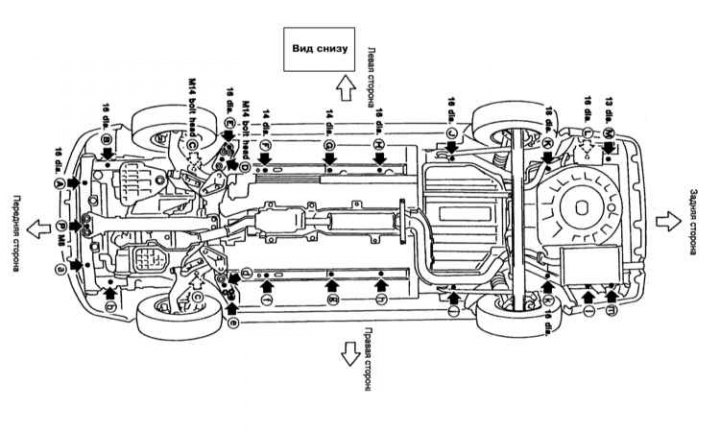

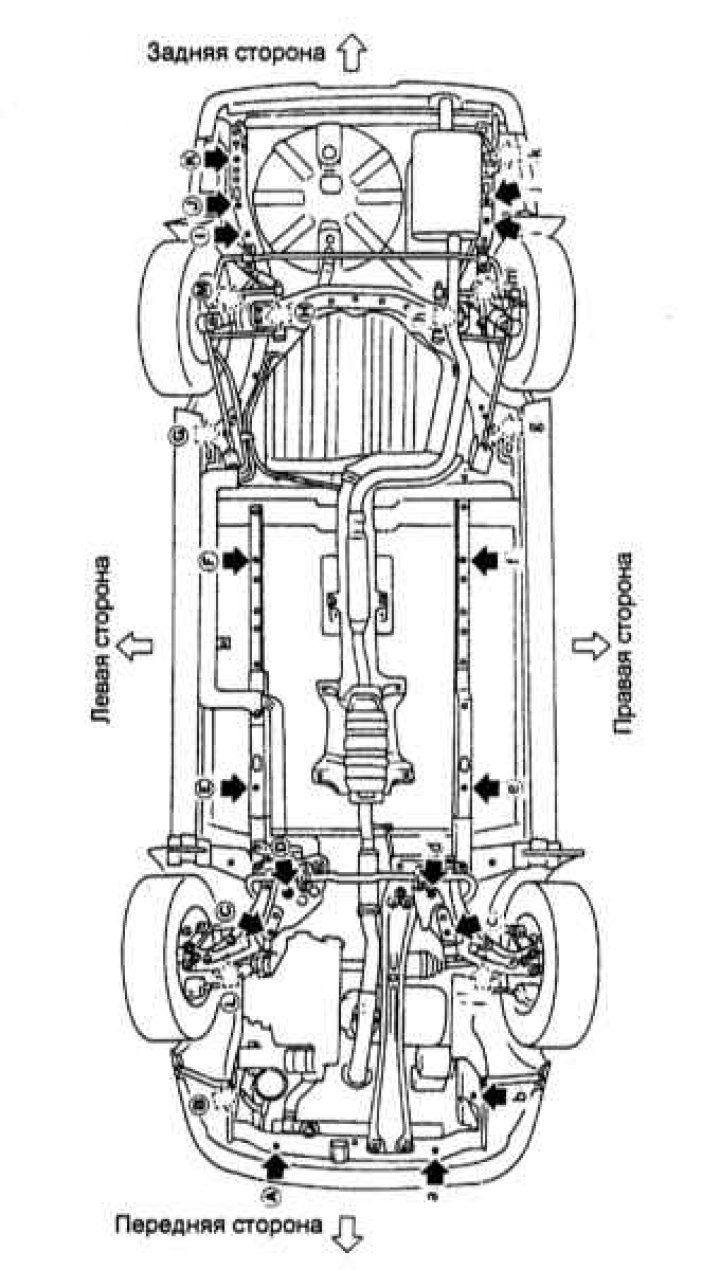

Геометрията на елементите на тялото на долната част на моделите от 1995 г., бр.


Координати:
А, а
X: 330
Y: -710
Z: 188,8
Б, б
X: 513
Y: -540
Z: 322
C, c
X: 450
Y: 68
Z: 184
Г, г
X: 441
Y: 354
Z: 111,5
E, e
X: 600
Y: 430
Z: 154,9
F, f
X: 412
Y: 700
Z: 109
G, g
X: 414,5
Y: 1,210
Z: 108,4
з, з
X: 412
Y: 1,625
Z: 104
J, j
Монтажен отвор за окачване
X: 555
Y: 2,185
Z: 239,5
Да се
X: 512
Y: 3000
Z: 326,6
к
X: -544
Y: 2,982
Z: 328,2
Л
X: 540
Y: 3,272
Z: 326,6
л
X: -575
Y: 3,280
Z: 326,6
М
X: 546
Y: 3,454
Z: 295,4
м
X: -570,5
Y: 3,450
Z: 326
Центри на предни и задни горни опори на подпорите
Координати:
N, n
X: 548,8
Y: 28,7
Z: 779,3
Ох ох
X: 490,3
Y: 2,621
Z: 537,2

Отпред: N, n 87 диам.
Отзад: О, о, 61,4 диам.
Отвор за монтаж на връзката за окачване

Елемент на предно окачване
