Стартер без скоростна кутия
1. Свалете стартер и тяговото реле.
2. Отстранете задното уплътнение (снимка).

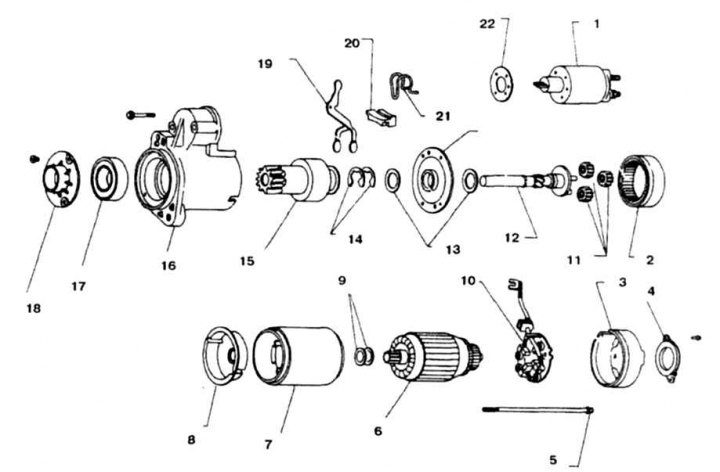

11.2a Части за стартер (без скоростна кутия)
1. Части за тягово реле; 2. Уплътнения; 3. Пролет; 4. Лост; 5. Пломба; 6. Ръкав; 7. Преден капак; 8. Задържащ пръстен; 9. Ограничителен ръкав; 10. Преходен съединител; 11. Преграда; 12. Котва; 13. Намотка на възбуждане

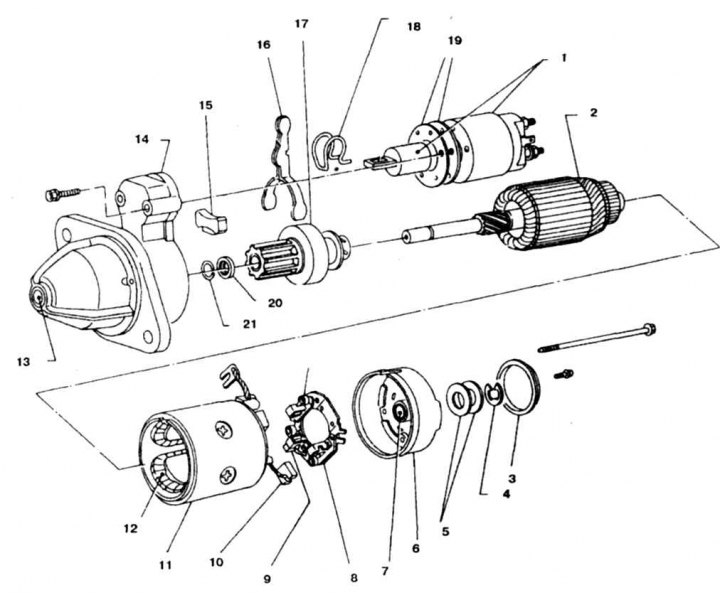

11.2b Части от стартер (без скоростна кутия) на автомобили със задно предаване с 4-цилиндров двигател
1. Тягово реле; 2. Котва; 3. Пломба; 4. Заключваща шайба; 5. Опорна шайба; 6. Задна корица; 7. Задна главина; 8. Поставка за четка; 9. Четка (-) ;10. Четка (+) 11. Ярмо

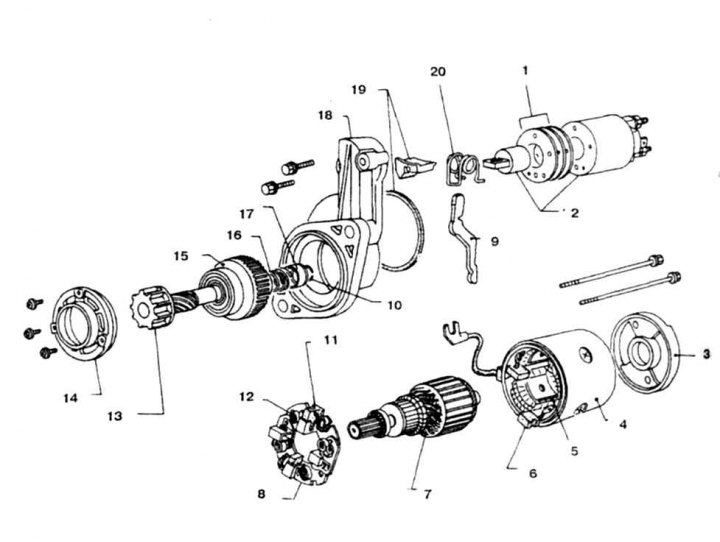

11.2v Стартерни части (без скоростна кутия) за превозни средства със задвижване на четирите колела с 4-цилиндров двигател
1. Регулиращи подложки (дебелина 0,5 или 0,8 мм); 2. Тягово реле; 3. Заден капак; 4. Иго; 5. Намотка на възбуждане; 6. Четка (+); 7. Котва; 8. Поставка за четка; 9. Лост
3. Вземете заключващ пръстен и устойчива шайба.
4. На задния капак развийте двата винта на държача на четки.
5. Развийте съединителните болтове и свалете задния капак.
6. Свалете държача на четката (снимка), преместете пружините и извадете четките. Ако височината на четките е по-малка от 12 мм, разпояйте ги и запоете нови.

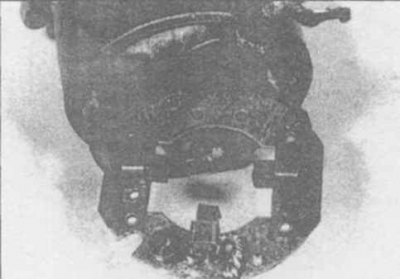

11.6 Държач на четката за стартер
7. Сглобете отново стартера в обратен ред.
Стартер със скоростна кутия
8. Свалете стартер и тяговото реле.
9. Извийте съединителните болтове (снимка).

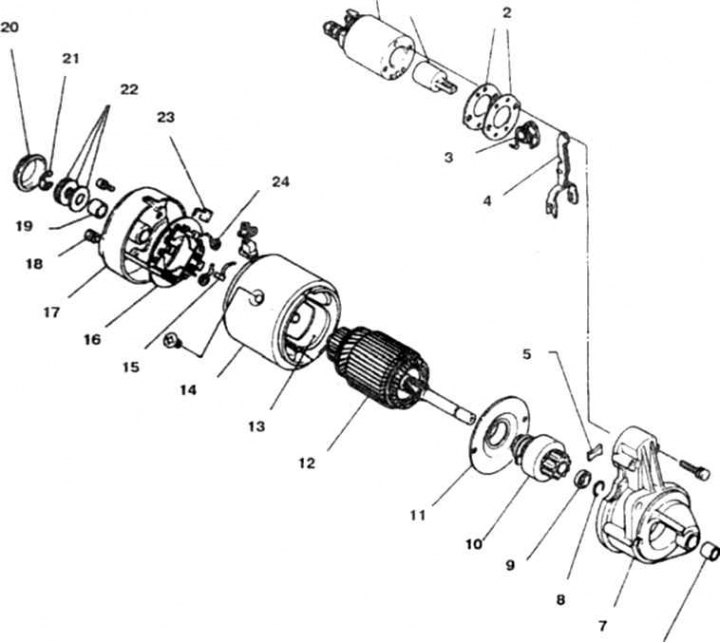

11.9a Части на стартер (със скоростна кутия) за автомобили с 4-цилиндров двигател
1. Тягово реле; 2. Регулиращо уплътнение (уплътнение); 3. Пролет; 4. Лост; 5. Преден капак; 6. Корпус на редуктора; 7. Уплътнение; 8. Задвижваща предавка; 9, 18. Пръстен; 10. Котва

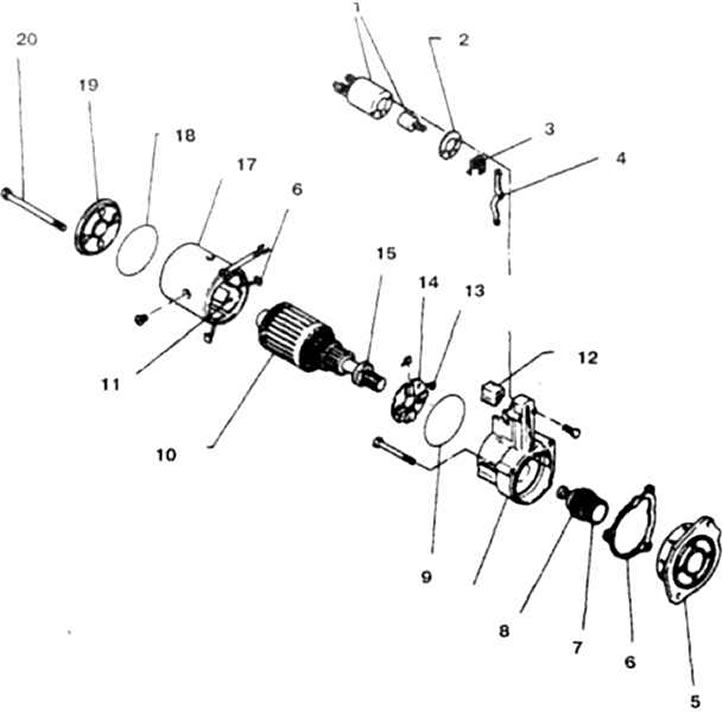

11.9b Стартерни части (със скоростни кутии) за превозни средства с двигател V6
1. Тягово реле; 2. Орбитална предавка; 3. Заден капак; 4. Пломба; 5. Болт; 6. Котва; 7. Иго; 8. Преграда; 9. Шайби; 10. Поставка за четка; 11. Планетарни зъбни колела; 12. Задвижваща предавка
10. Свалете задния капак, без да повредите пръстените.
11. Отделете модула на ярмата с анкера и държача на четка от капака.
12. Махнете пружините и извадете четките от четкодържача (снимка), разпоете и запоете нови (ако височината на четките е по-малка от нормалната).

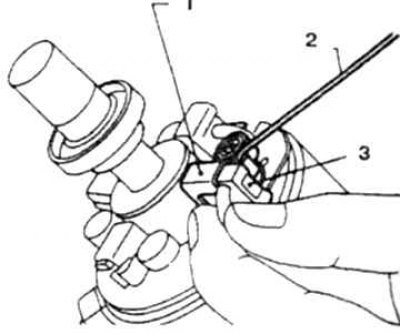

11.12 Приберете пружините и извадете четките
1. Поставка за четка; 2. Кука; 3. Четка
13. Сглобете стартера в обратен ред.
