Модели, оборудвани с прозорец
Оттегляне

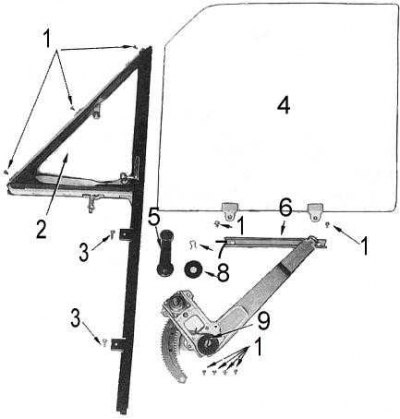

Компоненти на стъклото на вратата и неговия задвижващ механизъм

1 - винтове; 2 - крило на прозореца; 3 - болт; 4 - стъкло на прозореца; 5 - дръжка на електрически прозорец; 6 - плъзгач; 7 - резе; 8 - довършителна подложка; 9 - регулатор на електрически прозорци
1. Отстранете вътрешните дръжки, тапицерията на вратите и пластмасовото уплътнително фолио на вратата.
2. Като работите през отвора в панела на вратата, поставете винтовете, закрепващи стъклото на прозореца към плъзгача на електрическия прозорец. Внимателно спуснете стъклото, докато спре в долната част на рамката на вратата.
3. Намерете зъбците, закрепващи вътрешната гумена уплътнителна лента към горната част на релсата на вътрешния панел на вратата. Хванете уплътнителната лента близо до ключалките и я натиснете навън, като освобождавате ключалките едно по едно. Продължете да работите, докато лентата се освободи напълно от релсата на колана на вратата. Махнете лентата настрана.
4. Намерете ключалките, закрепващи външната уплътнителна лента към горната част на външния панел на вратата по долния ръб на отвора на прозореца. Натиснете лентата навътре в областта, където са разположени ключалките, като отстранявате последните един по един, докато лентата се освободи напълно от рамката на вратата.
5. Дайте долния болт на закрепване на насочващата канавка на крилото.
6. Пред рамката на вратата, близо до прозореца, издърпайте нагоре част от гуменото уплътнение на вратата, достатъчно, за да осигурите достъп до винтовете, закрепващи прозореца. Отстранете винтовете.
7. Наклонете вентилационния модул назад и, като го повдигнете, извадете го от отвора на прозореца. В този случай, за да премахнете направляващия улей от отвора на долната скоба, прозорецът ще трябва да се завърти на 90 °.
8. Внимателно свалете стъклото на прозореца, като внимавате да не повредите боята на вратата.
Инсталиране
Монтажът е в обратен ред.
1. Не забравяйте да регулирате позицията на рамката на прозореца, като постигате плавно отваряне на последната.
2. Закрепете свободно долния ръб на стъклото на прозореца към плъзгача на електрическия прозорец с винтове, повдигнете стъклото плътно към горния заден ъгъл на отвора и към задния направляващ улей. След като фиксирате стъклото в това положение, накрая затегнете винтовете.
3. Преди да инсталирате отново полимерното уплътнително фолио и тапицерията на вратата, проверете дали механизмите за заключване и електрическите прозорци функционират правилно.
Модели, които не са оборудвани с прозорец
Оттегляне

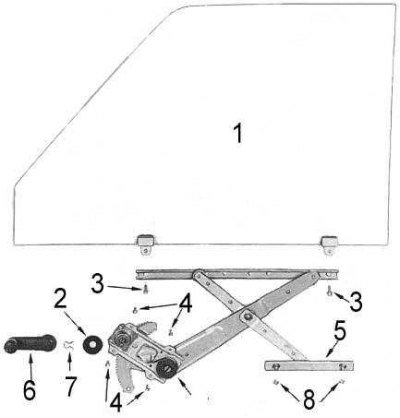

Компоненти на стъклото на вратата и неговия задвижващ механизъм

1 - стъкло на прозореца; 2 - довършителна подложка; 3 - винт; 4 - болтове; 5 - опорна лента; 6 - дръжка на електрически прозорец; 7 - резе; 8 - регулатор на прозореца; 9 - ядки
1. Отстранете вътрешните дръжки, тапицерията на вратите и пластмасовото уплътнително фолио на вратата.
2. Като работите през отвора в панела на вратата, поставете винтовете, закрепващи стъклото на прозореца към плъзгача на електрическия прозорец. Внимателно спуснете стъклото, докато спре в долната част на рамката на вратата.
3. Намерете зъбците, закрепващи вътрешната гумена уплътнителна лента към горната част на релсата на вътрешния панел на вратата. Хванете уплътнителната лента близо до ключалките и я натиснете навън, като освобождавате ключалките едно по едно. Продължете да работите, докато лентата се освободи напълно от релсата на колана на вратата. Махнете лентата настрана.
4. Намерете ключалките, закрепващи външната уплътнителна лента към горната част на външния панел на вратата по долния ръб на отвора на прозореца. Натиснете лентата навътре в областта, където са разположени ключалките, като отстранявате последните един по един, докато лентата се освободи напълно от рамката на вратата.
5. Повдигнете стъклото, като го наклоните от задния направляващ канал и внимателно го извадете от вратата.
Инсталиране
Монтажът е в обратен ред.
1. Регулирайте позицията на предния направляващ улей, като постигате плавно спускане и повдигане на стъклото.
2. Закрепете свободно долния ръб на стъклото на прозореца към плъзгача на електрическия прозорец с винтове, повдигнете стъклото плътно към горния заден ъгъл на отвора и към задния направляващ улей. След като фиксирате стъклото в това положение, накрая затегнете винтовете.
3. Преди да инсталирате отново полимерното уплътнително фолио и тапицерията на вратата, проверете дали механизмите за заключване и електрическите прозорци функционират правилно.
