1. Пръчка.
2. Подвижна рамка.
3. Скала за щанга.
4. Гъби за вътрешни измервания.
5. Гъби за външни измервания.
6. Линийка за измерване на дълбочина.
7. Ноний.
8. Винт за захващане на рамката.
Дебеломерът е универсален инструмент, предназначен за прецизни измервания на външни и вътрешни размери. В допълнение, шублер може да определи дълбочината на дупките и издатините.
Измервателните челюсти на шублера могат да се използват и за измерване на успоредността на страните на детайлите.
Дебеломерите имат граници на измерване от 0-125 mm (ShTs-1), 0-160 mm (ShTs-2) и 0-400 mm (ShTs-3).
Най-често използваният шублер ShTs-1.
За измерване на външните размери и контрол на паралелизма се използват основните измервателни челюсти на инструмента, за измерване на вътрешните размери и маркировка се използват помощни заострени челюсти.
С помощта на дълбочина определете дълбочината на дупките и издатините.
Устройството за шублер се основава на линийка с деления (пръчка) и помощна скала с нониус, която се движи по основната линийка-прът. С помощта на тази помощна скала можете да преброите частите от разделянето на основната скала.
Принципът на действие на нониуса се основава на разликата между интервалите на разделяне на основната скала и скалата на нониуса. Тази разлика е равна на цената на делението на нониуса, а броят на деленията зависи от цената на делението.
Ако интервалът на разделяне на скалата е 1 mm, а интервалът на разделяне на нониуса е 0,9 mm, тогава стойността на разделяне на нониуса е 0,1 mm.
По този начин, ако комбинираме нулевото деление на нониуса с нулевото деление на основната скала на нониуса, тогава първото деление на нониуса ще "изоста" от първото деление на основната скала с разликата в интервалите на скалите, т.е. с 0,1 мм, второто деление с 0,2 мм и т.н.
Десетото деление на нониуса, изместено с 1 мм, съвпада с деветото деление на основната скала на пръта, тоест ако цената на деление от 1 мм се раздели на броя на деленията на нониуса (с 10), получаваме 0,1 мм (виж фиг.)
Пример:
Ако нулевият ход на нониуса съвпада с който и да е щрих на линийката, тогава това деление показва размера в цели милиметри.
Ако нулевият ход на нониуса не съвпада с щриха на основната скала, тогава най-близкото деление на линийката вляво показва цял брой милиметри, а десетите се броят според нониуса.

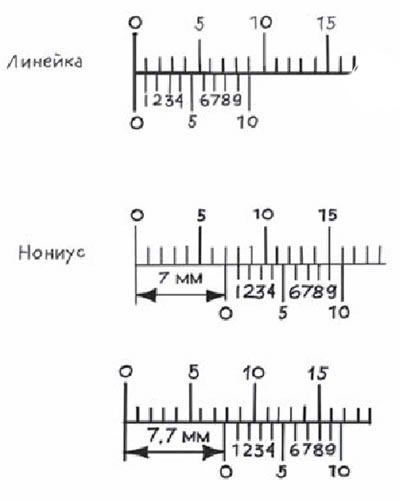

Към цяло число от милиметри се добавят толкова десети от милиметъра, колкото има щрихи на нониуса, докато щрихът на нониуса напълно съвпадне с един от щриховете на линийката. Фигурата показва пример за отчитане на 7 mm и 7,7 mm.

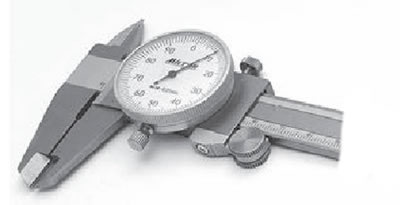

Някои дебеломери са оборудвани с индикатор за набиране. Индикаторната скала ви позволява да регулирате настройката на нула, да контролирате допуските.
 |  |
В процеса на работа и в края му е необходимо да избършете шублера с кърпа, напоена с водно-алкален разтвор, след което да изсушите с чиста кърпа. В края на работата покрийте повърхността на шублера с тънък слой от всяко техническо масло и го поставете в калъф. Избягвайте груби удари или падания по време на работа, за да избегнете огъване на пръта и други повреди, драскотини по измервателните повърхности, триене на измервателните повърхности върху контролираната част.
