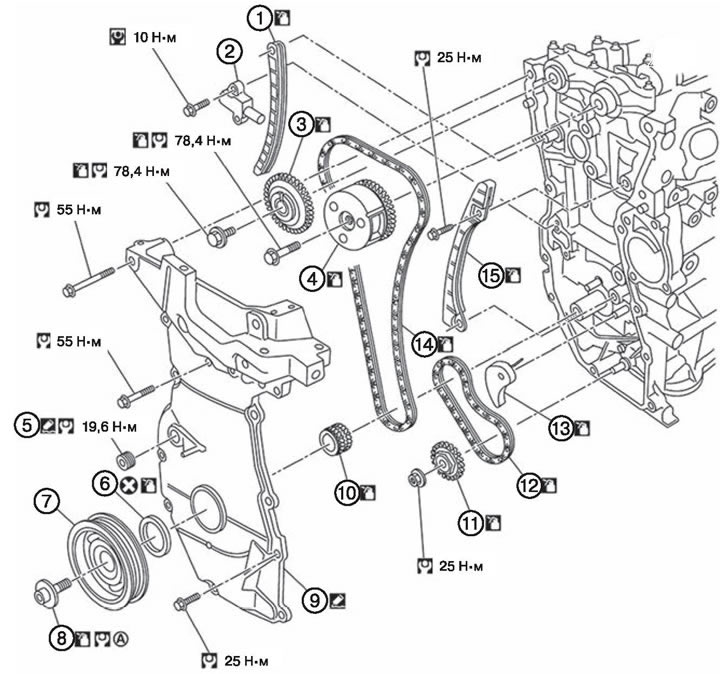

1. Обувка на обтегача на задвижващата верига.
2. Обтегач на ангренажната верига.
3. Звездичка на крайния разпределителен вал.
4. Зъбно колело на всмукателния разпределителен вал.
5. Щепсел.
6. Предно уплътнение.
7. шайба на коляновия вал.
8. Болт на шайбата на коляновия вал.
9. Преден капак.
10. Зъбно коляно на коляновия вал.
11. Зъбно колело на маслената помпа.
12. Верига за задвижване на маслената помпа.
13. Обтегач на веригата за задвижване на маслената помпа.
14. Верижно задвижване на времето.
15. Амортисьор на задвижващата верига.
Забележка.
- A: Вижте ръководството за процедурата по затягане.
-
: заменете частта с нова след всяко премахване. -
: трябва да се нанесе двигателно масло -
: къде да нанесете уплътнителя.
