Электраабсталяванне
Электрычныя схемы
Электраправодка прыборнай панэлі
0

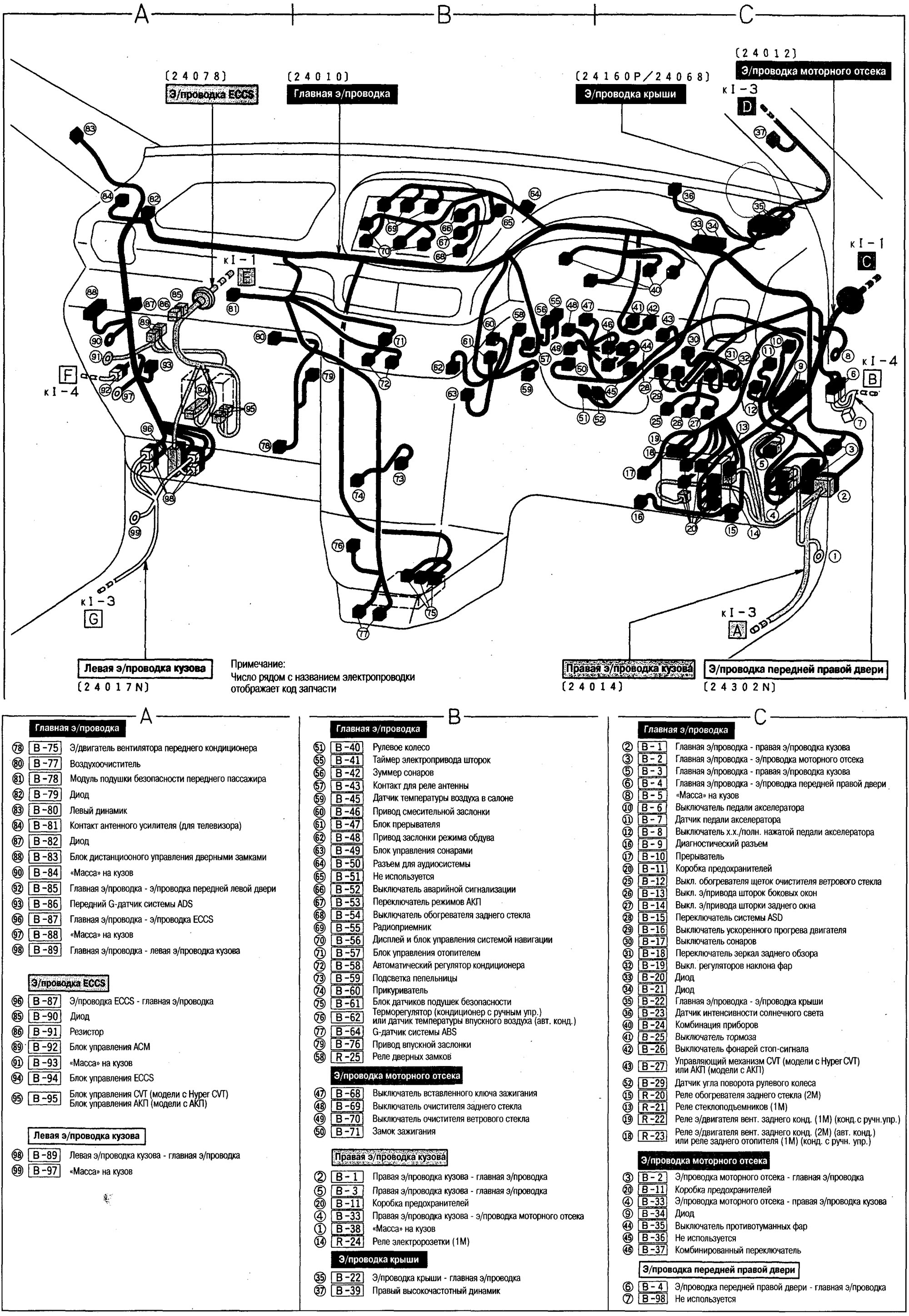

Электраправодка прыборнай панэлі
Открыть большую картинку в новой вкладке »
Абазначэнні кампанентаў на электрычных схемах знаходзяцца
тут →
Як карыстацца схемамі электраправодкі і прынцыповымі схемамі глядзіце
тут →
