Падбор укладышаў новых карэнных падшыпнікаў
Увага! Апісанне дакранаецца толькі карэнных падшыпнікаў стандартнага памеру. Рамонтныя ўкладышы на памерныя групы не падпадзяляюцца. Новыя карэнныя падшыпнікі падбіраюцца ў адпаведнасці з кодамі ідэнтыфікацыі, нанесенымі на каленвал і на блок цыліндраў.

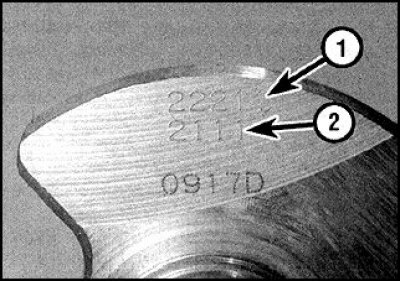

На каленвале коды нанесены на шчацэ шыйкі 1-га цыліндру (з боку вечка ланцуга). Код з пяці лічбаў ставіцца да дыяметраў карэнных падшыпнікаў, - першая лічба азначае код для 1-й карэннай шыйкі коленвала, а пятая - код для 5-й шыйкі.
Увага! У некаторых рухавіках на шчацэ коленвала таксама нанесены коды з чатырох лічбаў, якія паказваюць на памерную групу шатун падшыпнікаў (гл падраздзел 3.2.2.10.2).

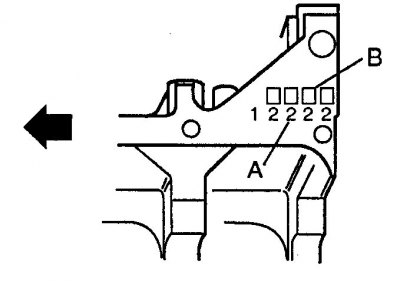

На блоку цыліндраў размерныя коды выбіты ў падставе са боку махавіка.
Каб падабраць укладышы карэнных падшыпнікаў трэба пазнаць размерную групу для расточвання пад укладыш, выбіты на блоку цыліндраў, і код памернай групы адпаведнай карэннай шыйкі, які нанесены на каленвале, а затым па прыкладаемай табліцы вызначыць патрэбны ўкладыш, арыентуючыся па каляровай маркіроўцы, якая ў выглядзе кропкі наносіцца на яго бакавую паверхню.
Код на каленвале | Код на блоку цыліндраў | Маркіроўка карэннага ўкладыша |
0 | 0 | чорная |
0 | 1 | карычневая |
0 | 2 | зялёная |
1 | 0 | карычневая |
1 | 1 | зялёная |
1 | 2 | жоўтая |
2 | 0 | зялёная |
2 | 1 | жоўтая |
2 | 2 | сіняя |
Праверка зазораў у карэнных падшыпніках
1. Ачысціце вонкавую паверхню новых карэнных укладышаў, паверхні расточванняў пад укладышы ў блоку цыліндраў і ў вечках карэнных падшыпнікаў.

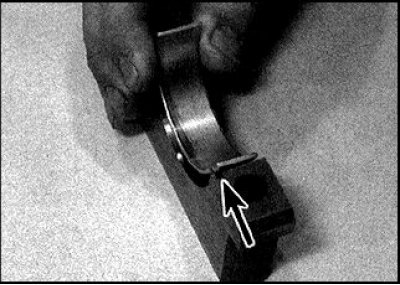

2. Усталюйце верхнія ўкладышы, сумясціўшы выступы з паглыбленнямі ў блоку цыліндраў (стрэлка).
3. Усталюйце ў вечкі ніжнія ўкладышы, таксама сумясціўшы выступ з паглыбленнем (пазначана стрэлкай).
4. Забараняецца дакранацца да працоўнай паверхні ўкладышаў пальцамі. Майце на ўвазе, што на ўсіх верхніх карэнных укладышах прадугледжаны змазачная канаўка і адтуліна для падводу алею. Ніжнія ўкладышы суцэльныя. Калі зазор будзе правярацца на старых укладышах, то прасочыце, каб яны былі ўсталяваныя на ранейшыя месцы.
5. Зазор можна праверыць двума спосабамі.
6. Пры азначэнні зазору першым спосабам усталюеце вечкі (або каркас вечкаў) карэнных падшыпнікаў разам з укладышамі на блок цыліндраў, зацягніце ніты з зададзеным момантам і вымерайце ўнутраны дыяметр кожнай сабранай пары ўкладышаў. Зазор у карэнных падшыпніках вызначаецца як рознасць гэтага дыяметра і дыяметра карэнных шыек коленвала.
7. Другі спосаб (больш дакладны) складаецца ва ўжыванні пластмасавага калібровачнага дроту.
8. Усталяваўшы на месца карэнныя ўкладышы, асцярожна пастаўце коленвал. Карэнныя шыйкі павінны быць сухімі і чыстымі.
9. Прыгатуйце некалькі адрэзкаў калібравальнага пластмасавага дроту Plastigage, даўжыня якіх трохі менш шырыні карэнных падшыпнікаў, і пакладзяце па адным адрэзку на кожную карэнную шыйку коленвала раўналежна яго восі.
10. Усталюйце па крышкі з ніжнімі ўкладышамі, не парушаючы іх арыентацыю.

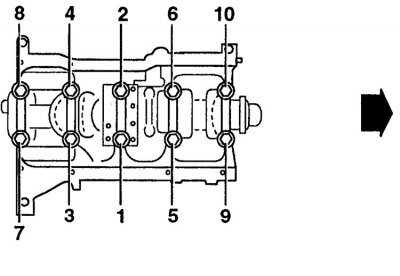

11. Зацягніце балты з зададзеным момантам, у названай паслядоўнасці. Зацягвайце ніты з аднолькавым, стала нарастальным высілкам. Падчас зацяжкі становішча адрэзка дроту змяніцца не павінна, паварот коленвала не дапушчаецца.
12. У паслядоўнасці зваротнай паказанай адкруціце ніты накрывак, адварочваючы на адзін зварот за прыём.
13. Зніміце вечкі (або каркас), не парушыўшы становішча сплясканых дратоў і не дапушчаючы павароту коленвала.

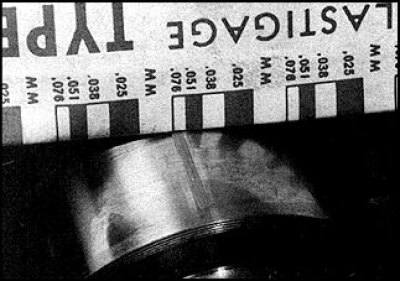

14. Параўнайце шырыню раздушаных дратоў са шкалой на пакаванні і вызначыце зазор у карэнным падшыпніку. Параўнайце з нарматыўным значэннем.
15. Калі зазор адрозніваецца ад нарматыўнага, то прычынай можа быць няправільны падбор ўкладышаў (або іх падвышаны знос, калі правяраліся ўкладышы былыя ў эксплуатацыі).
16. Перад тым як прыйсці да высновы аб неабходнасці замены ўкладышаў пераканайцеся ў тым, што паміж вечкамі або блокам цыліндраў і ўкладышам пры вымярэнні адсутнічалі бруд або алей.
17. Калі шырыня сплясканага дроту з аднаго краю больш, то гэта паказвае на конусность шыйкі.
18. Калі зазор адрозніваецца ад нормы пры вымярэннях са старымі ўкладышамі, то паспрабуйце вымярэння з новымі ўкладышамі.
19. Калі ж і з новымі ўкладышамі зазор перавышае норму, то варта звярнуцца па кансультацыю ў службу аўтасэрвісу. Можа спатрэбіцца перашліфаваць шыйкі коленвала і замяніць укладышы рамонтнымі.
20. Пры неабходнасці набудзьце ўкладышы адпаведнай памернай групы і паўторыце працэдуру вымярэння зазору ў карэнных падшыпніках.
21. Па канчатку саскрабці рэшткі калібравальнага дроту з карэнных шыек коленвала, не пашкодзіўшы пры гэтым паверхню.
Канчатковая ўстаноўка коленвала
1. Асцярожна дастаньце коленвал з блока цыліндраў.
2. Усталюйце ўкладышы карэнных падшыпнікаў на месцы.

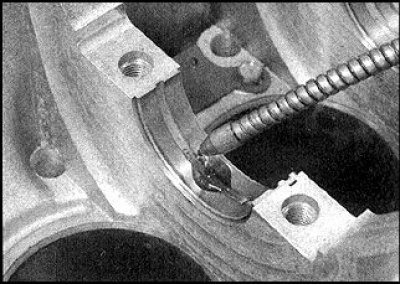

3. Калі ўстанаўліваюцца новыя ўкладышы, то старанна прамыйце іх у газе.
4. Пратрыце насуха ўкладышы і шатуны.
5. Багата вышмаруйце свежым алеем для рухавіка паверхні ўкладышаў, усталяваных у блок цыліндраў.

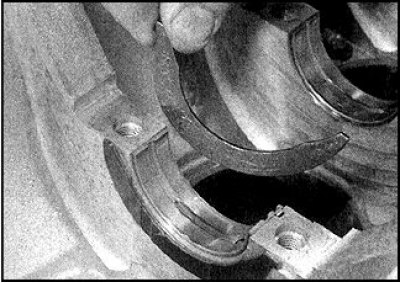

6. Вышмаруйце тонкім пластом кансістэнтнай змазкі зацятыя паўкола і прымацуеце іх паабапал 3-га карэннага падшыпніка.
7. Звярніце ўвагу на тое, каб змазачныя канаўкі на абодвух паўколах былі звернутыя ў бок ад блока цыліндраў.
8. Усталюйце каленвал у блок цыліндраў і праверце восевай люфт.
9. Старанна ачысціце ад змазкі раздымныя плоскасці накрывак карэнных падшыпнікаў і блока цыліндраў.
10. Вышмаруйце свежым алеем для рухавіка паверхні ніжніх укладышаў. Пераканайцеся, што ўсталявальныя выступы на ўкладышах заходзяць у паглыбленні ў вечках.
11. Усталюйце вечкі на ранейшыя месцы, арыентуючыся па нанесеных пазнаках.
12. Зацягніце балты ад рукі.
13. Зацягніце балты накрывак у названай паслядоўнасці прыкладна да паловы зададзенага моманту. Затым, паўтарыўшы працэдуру, зацягніце ніты да зададзенага моманту.
14. Праверце свабоду кручэння коленвала.
15. Усталюйце шатуны з поршнямі.
16. Вырабіце пазнаку, якая паказвае глыбіню пасадкі сальніка ў трымальніку і дастаньце сальнік, падчапіўшы яго адвёрткай.
17. Запрасуйце новы сальнік лёгкімі ўдарамі малатка, на глыбіню, якая адпавядае нанесенай пазнацы.
18. Вырабіце на раздымную паверхню трымальніка сальніка палоску герметыка і ўсталюеце на блок цыліндраў.
19. Зацягніце балты з зададзеным момантам.
20. Усталюйце махавік, ланцугі прывада распредвалов і алейны паддон.
