Праверка

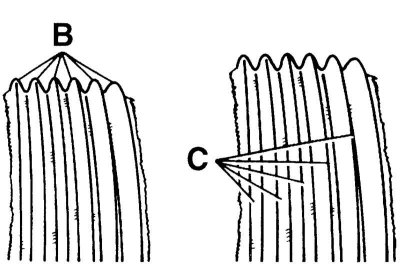

Знос беражкоў рэбраў прываднага рамяня

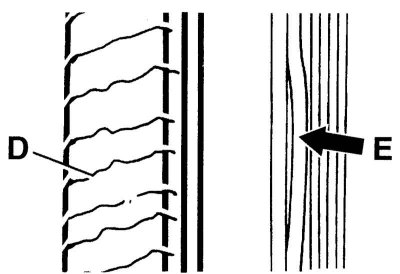

Папярочныя расколіны (D) са зваротнага боку рамяня і адслаенне рэбраў (E)

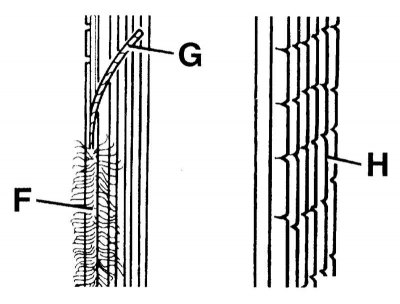

Разлахмочванне бакавых рэбраў (F), расколіны (H) і адслаенне бакавых рэбраў (G)

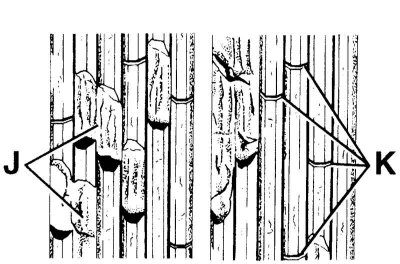

Адрыў рэбраў (J), расколіны (K)
Нацяжэнне прываднага рамяня (клінавага або мультиребристого) рэгулюецца аўтаматычна, аднак яго варта перыядычна правяраць разам са станам рамяня.
1. Пальцамі прайдзіцеся па ўсёй даўжыні рамяня, абмацваючы яго на наяўнасць расколін і расслаенне. Таксама праверце, ці няма на рамяні пацёртасцяў і запаліраваных да бляску участкаў. Рэмень варта аглядаць абапал, што мае на ўвазе неабходнасць яго перакручвання. Адначасна пераканаецеся ў адсутнасці іржы, расколін і задзірын на шківах. На працоўнай паверхні рамяня дапушчаецца наяўнасць неглыбокіх перпендыкулярных расколін. Калі гэтыя расколіны не выходзяць за межы аднаго рабра і не вельмі глыбокія, замяняць рамень няма неабходнасці.
2. Пераканайцеся ў правільнасці становішча рамяня на шківах.
3. Пры неабходнасці заменіце прывадны рамень (гл. Главу Рухавік).
4. Праверка нацяжэння ажыццяўляецца пры дапамозе спецыяльнага прыстасавання ў месцах, указаных на ілюстрацыях у Спецыфікацыя.
Рэгулёўка нацяжэння

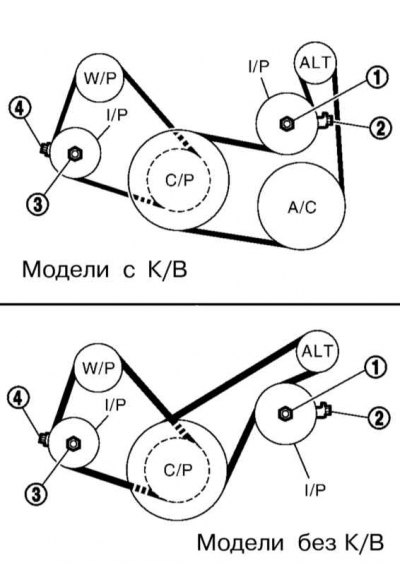

W/P - Вадзяная помпа; I/P - Прамежкавы ролік; C / P - Каленчаты вал; ALT - Генератар; A/C - Кампрэсар Да/У; 1,3 - Контргайка; 2,4 - Рэгулявальны ніт
1. Рэгуляванне нацяжэння рамяня вырабляецца пасродкам рэгулявальнага ніта нацягвальніка.
2. Зніміце локер правай колавай аркі і аддайце контргайку прамежкавага шківа.
3. Зацягніце контргайку ад рукі і адпусціце яе на паўабарота супраць гадзіннікавай стрэлкі.
4. Адрэгулюйце нацяжэнне рамяня (гл Спецыфікацыі), круцячы рэгулявальны болт нацягвальніка.
5. Зацягніце контргайку з намаганнем 24.5÷31.4 Н·м.
6. Правярніце каленчаты вал на 2 абарачэнні ў кірунку гадзіннікавай стрэлкі і зноў праверце нацяжэнне рамяня.
