1. Кранштэйны дзвярной ручкі; 2. Унутраная пракладка; 3. Дзвярное шкло; 4. Ніжняя накіроўвалая (задняя); 5. Шклопад'ёмнік у зборы; 6. Рухавік шклапад'ёмніка; 7. Накіроўвалы жолаб дзвярнога шкла; 8. Ніжняя накіроўвалая (пярэдняя)
Дзвярное шкло
Зняцце
1. Зніміце аздабленне перадпакояў дзверы. Глядзіце раздзел «Вонкавае аздабленне».
2. Зніміце кранштэйны дзвярной ручкі.
3. Цалкам падніміце дзвярное шкло.
4. Адлучыце раз'ём ад дынаміка ў пярэдніх дзвярах і зніміце ўшчыльнялую сетку.
Заўвага: У выпадку паўторнага выкарыстання ўшчыльняльнай сеткі адрэжце бутылавую стужку нажом так, каб яна засталася на ўшчыльняльнай сетцы.
5. Адчэпіце заціскі і зніміце ўнутраную пракладку.
6. Падтрымліваючы дзвярное шкло, апускайце ці паднімайце яго пры дапамозе выключальніка шклапад'ёмнікаў, пакуль не здадуцца крапежныя балты шкла.

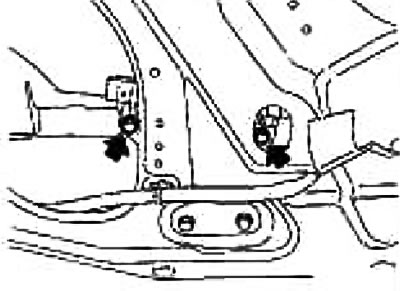

7. Адкруціце крапежныя балты шкла.

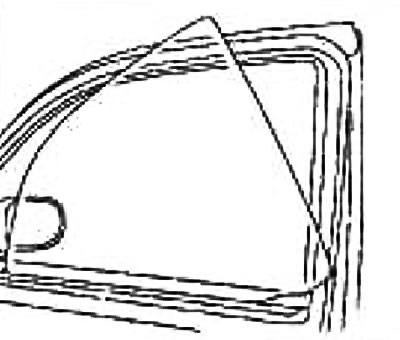

8. Вазьміцеся за дзвярное шкло, падніміце задні бок і выміце шкло з накіроўвалай па кірунку ва ўнутр.
9. Зніміце ніжнюю накіроўвалую (заднюю).
10. Зніміце накіравальны жолаб дзвярнога шкла.
11. Зніміце ніжнюю накіроўвалую (пярэднюю).
Усталяванне
Устаноўка выконваецца ў парадку, зваротным зняцці.
Шклопад'ёмнік у зборы
Зняцце
1. Зніміце аздабленне перадпакояў дзверы. Глядзіце ніжэй раздзел «Вонкавае аздабленне».
2. Зніміце кранштэйны дзвярной ручкі.
3. Адлучыце раз'ём ад дынаміка ў пярэдніх дзвярах і зніміце ўшчыльнялую сетку.
Заўвага: У выпадку паўторнага выкарыстання ўшчыльняльнай сеткі адрэжце бутылавую стужку нажом так, каб яна засталася на ўшчыльняльнай сетцы.
4. Адчэпіце заціскі і зніміце ўнутраную пракладку.
5. Падтрымліваючы дзвярное шкло, апускайце ці паднімайце яго пры дапамозе выключальніка шклапад'ёмніка, пакуль не здадуцца крапежныя балты шкла.

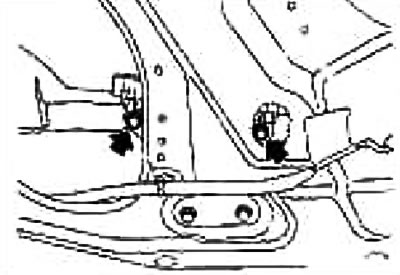

6. Адкруціце крапежныя балты шкла.

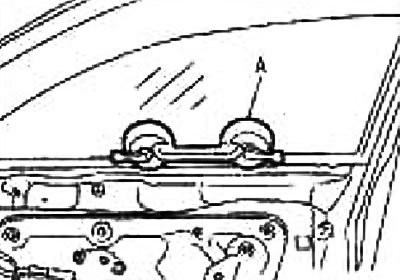

7. Падніміце дзвярное шкло і зафіксуйце яго пры дапамозе прысоскі А.

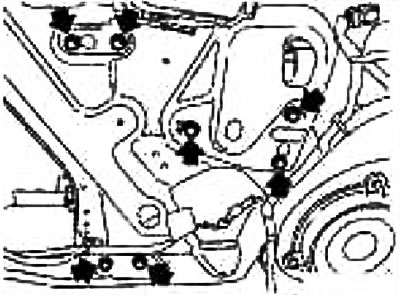

8. Адкруціце крапежныя балты рухавіка шклапад'ёмніка.
9. Адлучыце раз'ём ад рухавіка шклапад'ёмніка і зніміце шклопад'ёмнік у зборы.
Усталяванне
Устаноўка выконваецца ў парадку, зваротным зняцці.
Праверка пасля зняцця
Праверце шклопад'ёмнік у зборы, як паказана ніжэй. Пры выяўленні адхіленняў ад нормы заменіце ці вырабіце змазку.
Праверце:
- ці не зношаны трос;
- ці не дэфармаваны шклопад'ёмнік;
- стан змазкі на ўчастках слізгацення.

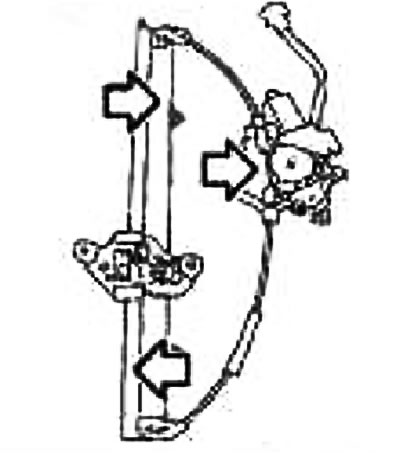

Кропкі нанясення змазкі (Nissan МР Special Grease No 2) паказаны на малюнку стрэлкамі.
Праверка пасля ўстаноўкі
Усталяванне сістэмы ў зыходны стан
У выпадку правядзення работ, указаных ніжэй, усталюйце сістэму ў зыходны стан:
- перапынак у электразабеспячэнні выключальніка ці рухавіка шклапад'ёмніка з-за перагарання засцерагальніка ці адлучэнні ад акумулятара і да т.п.;
- зняцце і ўстаноўка шклапад'ёмніка;
- зняцце і ўстаноўка рухавіка шклапад'ёмніка;
- зняцце і ўстаноўка раздыма выключальніка шклапад'ёмніка;
- замена шклопад'ёмнікаў у камплекце;
- зняцце і ўстаноўка дзвярнога шкла;
- зняцце і ўстаноўка накіравальнага жолаба шкла
Працэдура ўстаноўкі ў зыходны стан.
Пасля ўсталёўкі ўсіх кампанентаў на аўтамабіль выканайце наступныя аперацыі:
1. Часова адлучыце кабель ад адмоўнай клемы акумулятара або адлучыце раз'ём ад выключальніка шклапад'ёмніка не менш чым на 1 хвіліну, затым падлучыце зноў.
2. Павярніце ключ запальвання ў становішча "ON".
3. Націсніце на кнопку "Down" (уніз) з боку кіроўцы і ўтрымлівайце, пакуль дзвярное шкло не апусціцца ў ніжняе становішча.
4. Адпусціце кнопку "Down".
5. Адцягніце кнопку «Up» (уверх) з боку кіроўцы (да другога «пстрычкі») і ўтрымлівайце, пакуль дзвярное шкло не паднімецца ў верхняе становішча і яшчэ 5 секунд (гэта неабходна для таго, каб уся аперацыя была праведзена адным бесперапынным націскам на кнопку "Up").
6. Адпусціце кнопку "Up".
7. Праверце спрацоўванне функцыі прадухілення зашчамлення.
Праверка працы сістэмы прадухілення зашчамлення
1. Цалкам апусціце дзвярное шкло.
2. Пакладзіце драўляны брусок (драўляную ручку малатка і да т.п.) у амаль паднятым становішчы.
3. Цалкам падніміце шкло ў аўтаматычным рэжыме.
Пераканайцеся, што шкло змяняе кірунак руху без зашчамлення драўлянага бруска, апускаецца прыбл на 150 мм або на працягу 2 секунд і затым спыняецца.
Шкло не павінна паднімацца пры націску на галоўны перамыкач шклапад'ёмнікаў падчас змены кірунку руху ці апусканні.
Увага:
- Не праводзіце праверку шляхам зашчымлення якой-небудзь часткі цела, рукі і г.д. Старайцеся пазбягаць зашчамлення.
- Пераканайцеся, што функцыя аўтаматычнага ўзняцця спрацоўвае нармальна перад праверкай пасля ўстаноўкі сістэмы ў зыходны стан.
Праверка пасадкі
Пераканайцеся, што шкло шчыльна ўваходзіце пазу накіроўвалага жолаба.
Злёгку апусціце шкло (прыбл на 10-20 мм) і пераканаецеся, што беражок шкла раўналежная накіроўвалай. Калі няма, прыслабце крапежныя ніты шклапад'ёмніка, шкла і апорнага элемента і адрэгулюйце становішча шкла.
