Адпаведнасць | Падбіраемы кампанент | Крытэрый падбору | Спосаб падбору |
Паміж блокам цыліндраў і каленвалам | Карэнны падшыпнік | Клас карэннага падшыпніка (таўшчыня падшыпніка) | Вызначаецца адпаведнасцю класа корпуса карэннага падшыпніка ў блоку цыліндраў (унутранага дыяметра корпуса) і класа карэннай шыйкі коленвала (вонкавага дыяметра шыйкі) |
Паміж блокам цыліндраў і поршнем | Поршань і поршневай палец у зборы (Поршні пастаўляюцца ў камплекце з поршневымі пальцамі) | Клас поршня (дыяметр спадніцы поршня) | Клас поршня = класу дыяметра цыліндру (ўнутранаму дыяметру цыліндру) |
Маркіроўка класа, выбітая на кожнай дэталі, уяўляе сабой клас геаметрычных памераў, вымераных на новай дэталі. Гэты клас не прымяняецца да паўторна выкарыстоўваных дэталяў.
Правядзіце дакладнае вымярэнне геаметрычных памераў на паўторна выкарыстоўваных або адрамантаваных дэталях. Вызначыце клас супастаўленнем вынікаў вымярэнняў са значэннямі, прадстаўленымі ў табліцах падбору асобных кампанентаў
Больш падрабязныя звесткі па спосабах вымярэння кожнай дэталі, нормам паўторнага выкарыстання і спосабам падбору кампанентаў па месцы гл, у тэксце.
Парадак падбору поршняў
Калі выкарыстоўваецца новы блок цыліндраў
Праверце клас дыяметра цыліндру («1», «2» ці «3») унізе з задняга боку блока цыліндраў і падбярыце поршань які адпавядае класа.

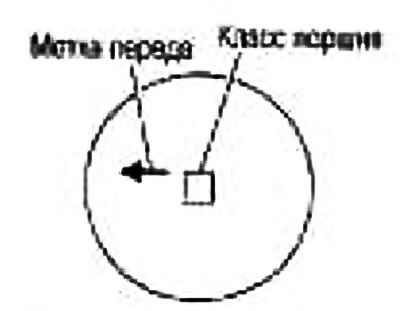

Заўвага: Форма дна поршня адрозніваецца ад рухавіка да рухавіка, як і месца размяшчэння маркіроўкі, паказанае на мал.
Калі стары блок цыліндраў выкарыстоўваецца паўторна
1. Вымерайце ўнутраны дыяметр цыліндраў.
2. Вызначце клас дыяметра супастаўленнем вынікаў вымярэнняў са значэннямі ўнутранага дыяметра цыліндраў, прадстаўленымі ў «Табліцы падбору поршняў».
3. Падбярыце поршань адпаведнага класа.
Табліца падбору поршняў
Рухавік CR14DE, адзінка вымярэння - мм.
Клас | 1 | 2 | 3 |
Унутраны дыяметр цыліндру | 73,000-73,010 | 73,010-73,020 | 73,020-73,030 |
Дыяметр спадніцы поршня | 72,980-72,990 | 72,990-73,000 | 73,000-73,010 |
Парадак падбору карэнных падшыпнікаў
Калі выкарыстоўваецца новы блок цыліндраў і каленвал

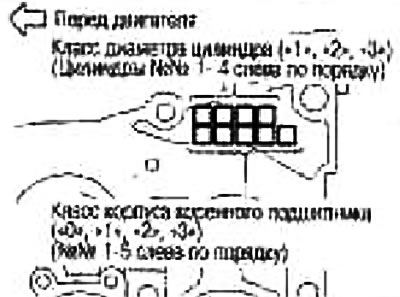

1. Гарызантальныя радкі ў "Табліцы падбору карэнных падшыпнікаў" адпавядаюць класу корпуса карэннага падшыпніка ("0", "1", "2" або "3"), выбітаму ўнізе з задняга боку блока цыліндраў.

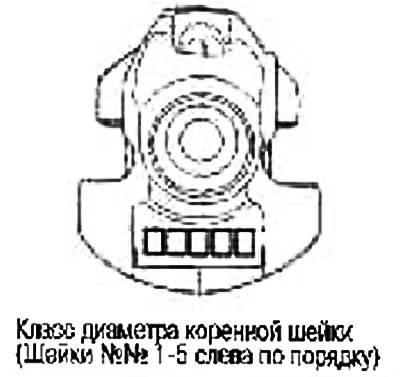

2. Знайдзіце клас дыяметра карэннай шыйкі («0», «1», «2» або «3»), выбіты спераду на каленвалу, у вертыкальнай калонцы «Табліцы падбору карэнных падшыпнікаў».
3. Падбярыце клас карэннага падшыпніка (ад STD1 да STD7) на скрыжаванні гарызантальнага радка і вертыкальнай калонкі ў «Табліцы падбору карэнных падшыпнікаў».
Калі старыя блок цыліндраў і коленвал выкарыстоўваюцца паўторна
1. Вымерайце ўнутраны дыяметр корпуса карэннага падшыпніка ў блоку цыліндраў і дыяметр карэннай шыйкі.
2. Супастаўце вынікі вымярэння са значэннямі ў гарызантальным радку «Унутраны дыяметр корпуса карэннага падшыпніка ў блоку цыліндраў», прадстаўленым у «Табліцы падбору карэнных падшыпнікаў».
3. Супастаўце вынікі вымярэнняў са значэннямі ў вертыкальнай калонцы «Дыяметр карэннай шыйкі коленвала», прадстаўленымі ў «Табліцы падбору карэнных падшыпнікаў».
4. Падбярыце клас карэннага падшыпніка (ад STD1 да STD7) на скрыжаванні гарызантальнага радка і вертыкальнай калонкі ў наступнай табліцы падбору.
Табліца падбору карэнных падшыпнікаў
Унутраны дыяметр карэннага падшыпніка ў блоку цыліндраў | - | 49,004/49,000 | 49,008/49,004 | 49,012/49,008 | 49,016/49,012 | |
Вонкавы дыяметр карэннай шыйкі | Пазнака класа (выбіта) | - | 0 | 1 | 2 | 3 |
44,970/44,966 | 0 | Клас падшыпніка
Таўшчыня падшыпніка Каляровая маркіроўка | STD1 2,002/2,006 чырвоны | STD2 2,004/2,008 зялёны | STD3 2,006/2,010 Жоўты | STD4 2,006/2,012 сіні |
44,966/44,962 | 1 | Клас падшыпніка
Таўшчыня падшыпніка Каляровая маркіроўка | STD2 2,004/2,008 зялёны | STD3 2,006/2,010 жоўты | STD4 2,000/2,012 сіні | STD5 2.010/2,014 ружовы |
44,962/44,958 | 2 | Клас падшыпніка
Таўшчыня падшыпніка Каляровая маркіроўка | STD3 2,006/2.010 жоўты | STD4 2,008/2,012 сіні | STD5 2,010/2,014 разавы | STD6 2,012/2,016 белы |
44,958/44,954 | 3 | Клас падшыпніка
Таўшчыня падшыпніка Каляровая маркіроўка | STD4 2,000/2,012 сіні | STD5 2,010/2,014 ружовы | STD6 2,012/2,016 белы | STD7 2,014/2,018 сіні/жоўты |
Указанні па прымяненні падшыпнікаў паменшанага рамонтнага памеру
Калі зададзенага алейнага зазору ў карэнных падшыпніках нельга дамагчыся пры дапамозе карэнных падшыпнікаў стандартнага памеру, скарыстайцеся падшыпнікамі паменшанага рамонтнага памеру.
Пры выкарыстанні падшыпніка паменшанага рамонтнага памеру вымерайце ўнутраны дыяметр карэннага падшыпніка на ўсталяваным падшыпніку і перашліфуйце карэнную шыйку так, каб алейны зазор адпавядаў норме.
Табліца карэнных падшыпнікаў паменшанага рамонтнага памеру
Памер | Таўшчыня |
Паменшаны на 0,25 рамонтны памер | 2,123-2,131 |

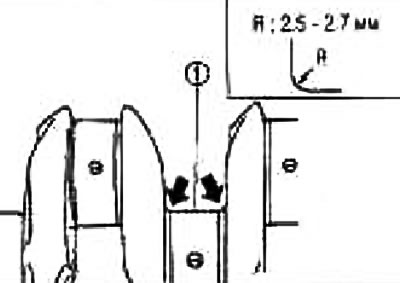

Увага: Пры перашліфоўцы карэнных шыек (1) пад падшыпнікі паменшанага рамонтнага памеру захавайце скругленыя куты «R».
