Povlačenje
1. Uklonite završnu obradu stražnjih bočnih vrata. Vidi odjeljak «Vanjska obrada».
2. Uklonite brtvenu mrežicu.
3. Uklonite vodilicu okvira prozora. Vidi odjeljak «Staklo, prozori i ogledala».
4. Dok podupirete staklo na vratima, podignite ga u potpuno zatvoren položaj.
5. Uklonite vijke unutarnje ručke, gurnite ručicu prema stražnjem dijelu vozila, odvojite ručicu od ploče vrata i uklonite.
6. Odvojite kabel unutarnje ručke i kabel gumba za zaključavanje od unutarnje ručke.
Pažnja: Tijekom skidanja i postavljanja nemojte savijati krajeve kabela gumba brave i kabela unutarnje ručke.
7. Uklonite gumene čahure sa strane vrata i odvrnite vijke (Torx T30) obloga vanjske ručke iz rupa za čahure.
8. Povucite vanjsku ručku kako biste uklonili poklopac vanjske ručke.
9. Povucite vanjsku ručku, gurnite je prema stražnjem dijelu vozila i uklonite.
10. Uklonite prednje i stražnje brtve.
11. Izvrnite vijke (Togh T30) od sklopa brave na vratima.
12. Gurnite vanjski nosač ručke prema stražnjem dijelu vozila i uklonite sklop nosača i brave na vratima.
13. Odvojite konektor od sklopa brave na vratima.
14. Odvojite kabel vanjske ručke od nosača vanjske ručke.
Montaža
Instalacija se provodi obrnutim redoslijedom od uklanjanja
Pažnja:
- Prije postavljanja sklopa brave na vratima, nanesite antikorozivnu mast «M-97 Super» do sjedala na tijelu.

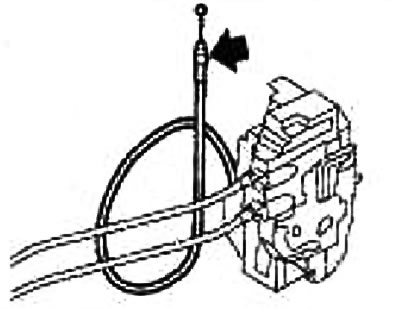

- Prilikom postavljanja sklopa brave na vratima, pažljivo rukujte kabelom vanjske ručke kao što je prikazano na slici.
- Prije instalacije, provucite kabel nosača vanjske ručke izvan sklopa brave na vratima.
