Notatka. Poniżej znajduje się tylko opis wypłaty. Montaż odbywa się w odwrotnej kolejności.
Elementy instalacji przedniego pasa bezpieczeństwa
Elementy instalacji pasów bezpieczeństwa z tyłu
W modelach wyposażonych w awaryjne napinacze pasów bezpieczeństwa należy przestrzegać następujących środków ostrożności:
- Przed zdjęciem napinacza wyłącz zapłon, a następnie odłącz przewód ujemny, a następnie dodatni od akumulatora;
- Naprawa i demontaż napinacza jest zabroniona;
- Napinacze, które zostały uderzone, upuszczone na podłogę lub uszkodzone (wgniecenia, pęknięcia) należy bezwzględnie wymienić;
- Aby usunąć blok napinacza, użycie narzędzia udarowego jest niedozwolone;
- Nie wolno stosować smarów, środków czyszczących ani żadnych podobnych środków oraz wystawiać napinacza na działanie temperatur powyżej 100 stopni;
- Po wyzwoleniu napinacza należy wymienić pas bezpieczeństwa razem z napinaczem.
Napinacz pasa przedniego
1. Wyjąć zatyczkę i odkręcić śrubę kotwową.
2. W modelach 5-drzwiowych zdejmij dolną część okładziny słupka B, aw modelach 3-drzwiowych zdejmij tylną część poszycia bocznego.
3. Odłącz złącze napinacza awaryjnego.
4. Wykręcić śrubę mocowania napinacza awaryjnego oraz dolną śrubę kotwiącą.
5. Wymontuj zespół napinacza.
Klamra pasa z przodu
1. Zdejmij przednie siedzenie (Patrz sekcja Demontaż i montaż przedniego siedzenia).
2. Odłącz element ustalający złącza wiązki przewodów czujnika pasa bezpieczeństwa od tylnej części siedziska.
3. Zdejmij wewnętrzny panel wykończeniowy siedziska.

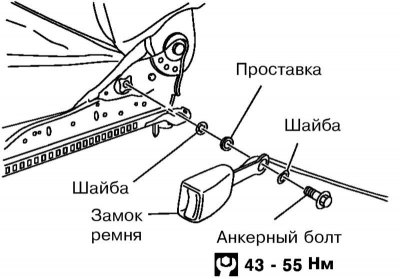

4. Wykręć śrubę kotwiącą i zdejmij blokadę.
Pas tylny
1. Zdejmij poduszkę tylnego siedzenia (Patrz sekcja Demontaż i montaż tylnej kanapy).
2. Usuń przeszkadzające elementy poszycia bagażnika (Patrz sekcja Demontaż i montaż innych paneli wykończeniowych).
3. Usuń górne i dolne śruby kotwiące.
4. Wyrównaj śrubę mocującą napinacz i śrubę kotwiącą paska, a następnie zdejmij zespół paska.
5. W razie potrzeby odkręć dolną śrubę kotwiącą i zdejmij klamrę pasa.
