Wycofanie
1. Wymontuj następujące komponenty:
- nakładka ochronna z przedniego prawego błotnika; patrz rozdział Ciało;
- pasy napędowe; Patrz sekcja «Pasy napędowe»;
- koło pasowe wału korbowego; Patrz sekcja «Łańcuch mechanizmu zaworowego».
2. Zdejmij przednią uszczelkę olejową za pomocą odpowiedniego narzędzia.
Uwaga: Uważaj, aby nie uszkodzić przedniej pokrywy i wału korbowego.
Instalacja
1. Nałóż świeży olej silnikowy na nową wargę uszczelniającą przedniego uszczelnienia olejowego.

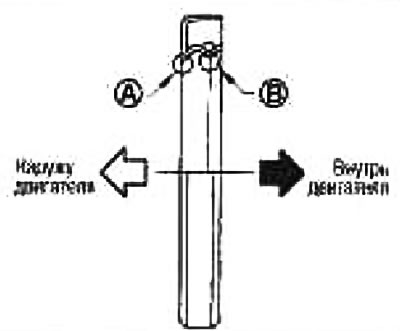

2. Wciśnij przednią uszczelkę olejową tak, aby krawędź była skierowana w kierunku pokazanym na ilustracji.
A. Pyłoszczelna krawędź
B. Warga gruczołowa

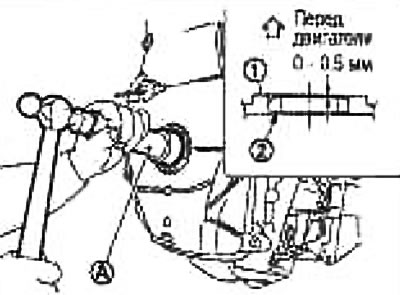

Wciśnij przednią uszczelkę (2) za pomocą stempla o średnicy zewnętrznej 50 mm i średnicy wewnętrznej 44 mm (odpowiednie narzędzie specjalne) (A) zgodnie z wymiarami pokazanymi na rysunku.
1. Przednia okładka
Uwaga:
- Uważaj, aby nie uszkodzić przedniej pokrywy i wału korbowego.
- Wcisnąć pod kątem prostym, unikając tworzenia się zadziorów i zniekształceń dławnicy.
3. Po tej operacji montaż odbywa się w odwrotnej kolejności do demontażu.
