Функционирование системы управления двигателем CFI (EEC-IV КАМ)
0
Система устанавливается на автомобилях «Ford-Escort» («Orion») и «Ford-Fiesta». Это одноточечная система, имеющая ЭБУ, инжектор (рис. 25), датчик положения дроссельной заслонки (рис. 26), регулятор давления топлива, электромотор режима холостого хода; датчики температуры воздуха и охлаждающей жидкости; датчик давления воздуха (рис. 27) во впускном коллекторе; лямбда-зонд; датчик угла поворота коленчатого вала; электромагнитный клапан в цепи инжектора, блок управления зажиганием EDIS, переключатель октан-корректора; инерционный датчик, отключающий подачу топлива при столкновении, каталитический нейтрализатор.

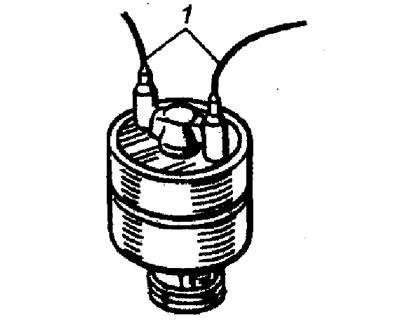

Рис. 25. Инжектор: 1 - выводы датчика

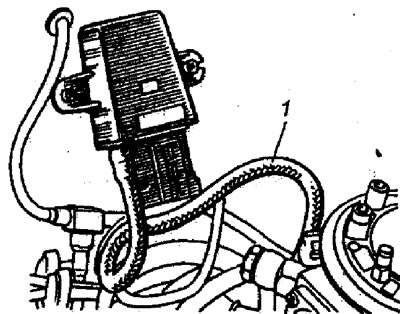

Рис. 26. Датчик положения дроссельной заслонки: 1 - соединительный шланг

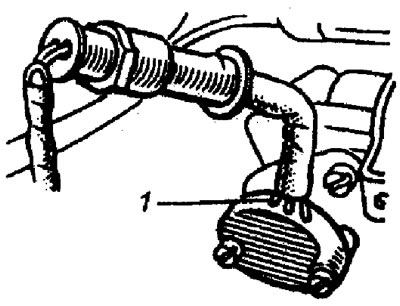

Рис. 27. Датчик давления воздуха во впускном коллекторе: 1 - выводы датчика
