Retragere
1. Deconectați țeava de evacuare față. Vezi capitolul Accelerator, sistem de alimentare și sistem de evacuare.
2. Scoateți suportul de cablu al senzorului de oxigen încălzit 1 de la chiulasă.
3. Scoateți capacul de la galeria de evacuare.

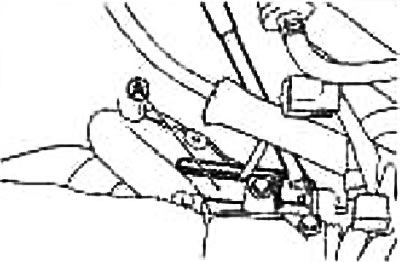

4. Deșurubați senzorul de oxigen încălzit 1 folosind cheia (instrument special) (A).
Atenție: Manipulați senzorul cu grijă, nu îl loviți sau scăpați.
Notă: galeria de evacuare poate fi demontată și instalată fără a scoate senzorul de oxigen încălzit 1 (trebuie să deconectați conectorul electric)
5. Scoateți șuruburile de fixare dintr-un rack al colectorului final.

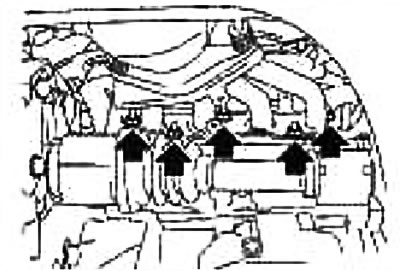

6. Scoateți șuruburile de fixare ale colectorului final din partea de jos într-o ordine, returnarea prezentată în desen și scoateți un colector final (vezi fig.).

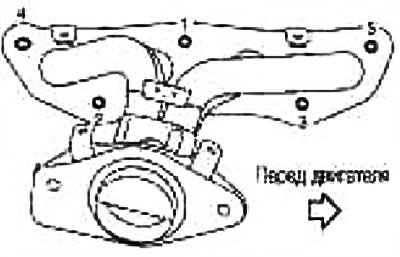

Slăbiți piulițele în ordinea inversă indicată în figură.
7. Scoateți garnitura.
Atenție: Astupați orificiile motorului pentru a preveni pătrunderea părților străine.
8. Scoateți capacul din spatele galeriei de evacuare.
Verificați după îndepărtare
Deformarea suprafeței

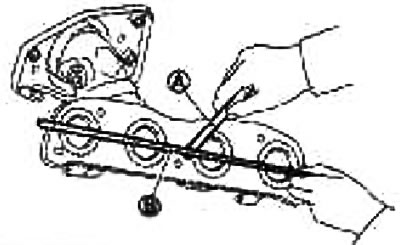

Cu ajutorul unui rigl (ÎN) și sonda (A) verificați ca suprafața de contact a galeriei de evacuare să nu fie deformată.
Limită: 0,3 mm
Dacă deformarea depășește limita, înlocuiți galeria de evacuare.
Instalare
Instalarea se efectuează în ordinea inversă a demontării, ținând cont de următoarele:
O galerie de evacuare

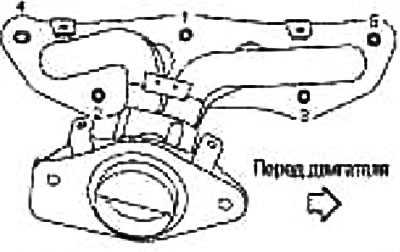

1. Strângeți piulițele în ordinea indicată de cifrele din figură.
2. Strângeți din nou la cuplul necesar.
