Електрична опрема
Електричне шеме
Шематски дијаграм аутомобила
0

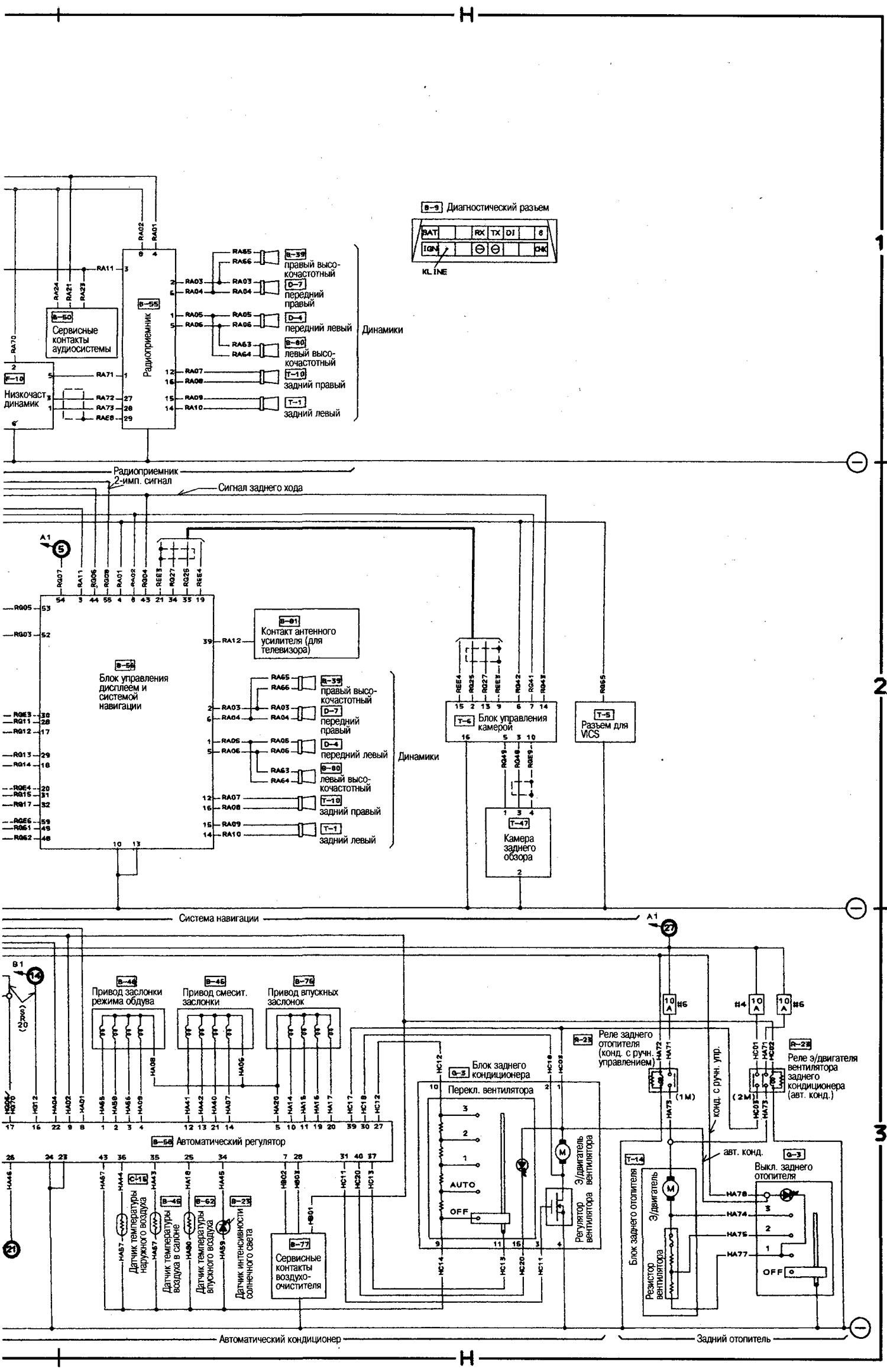

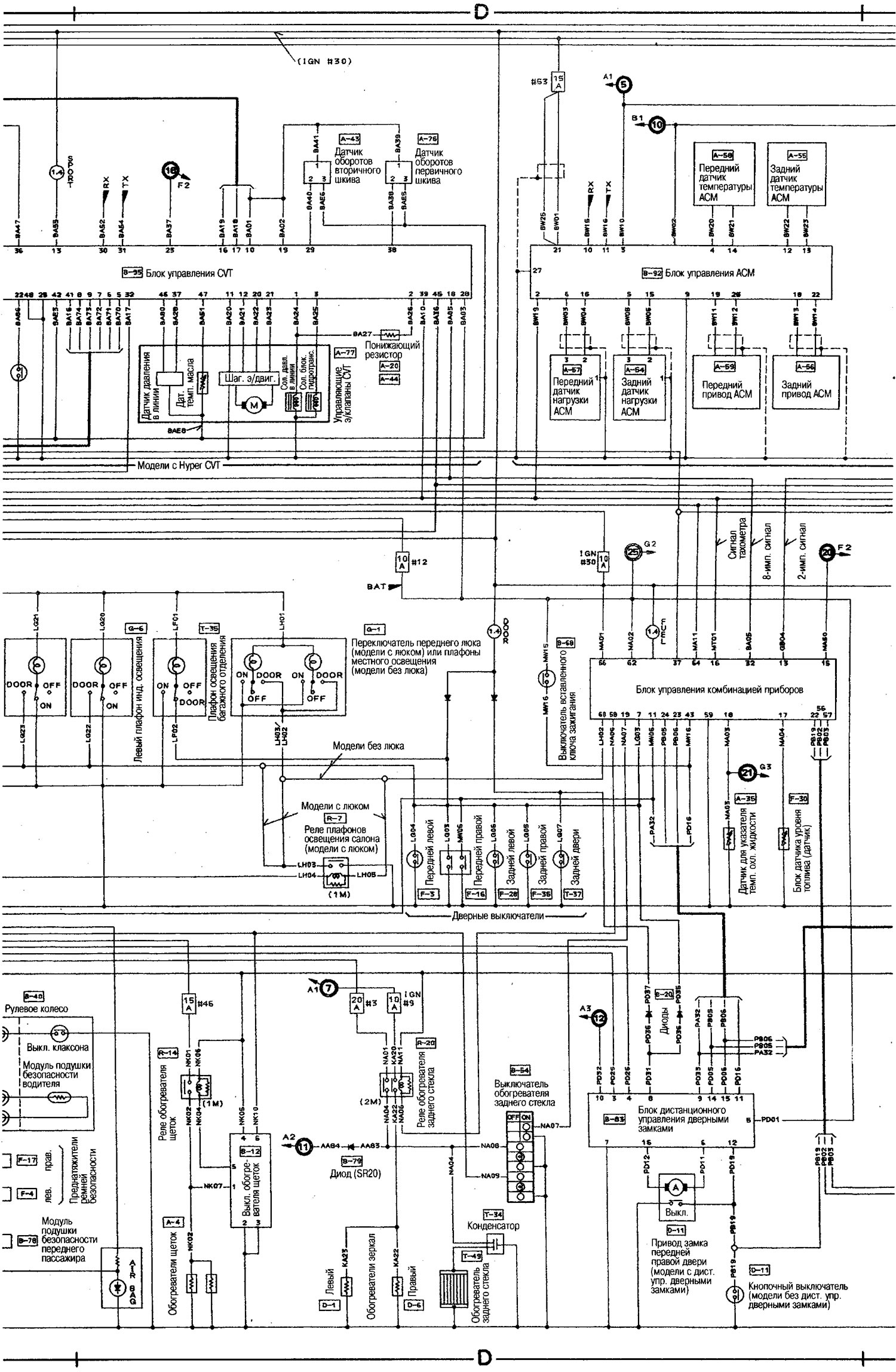

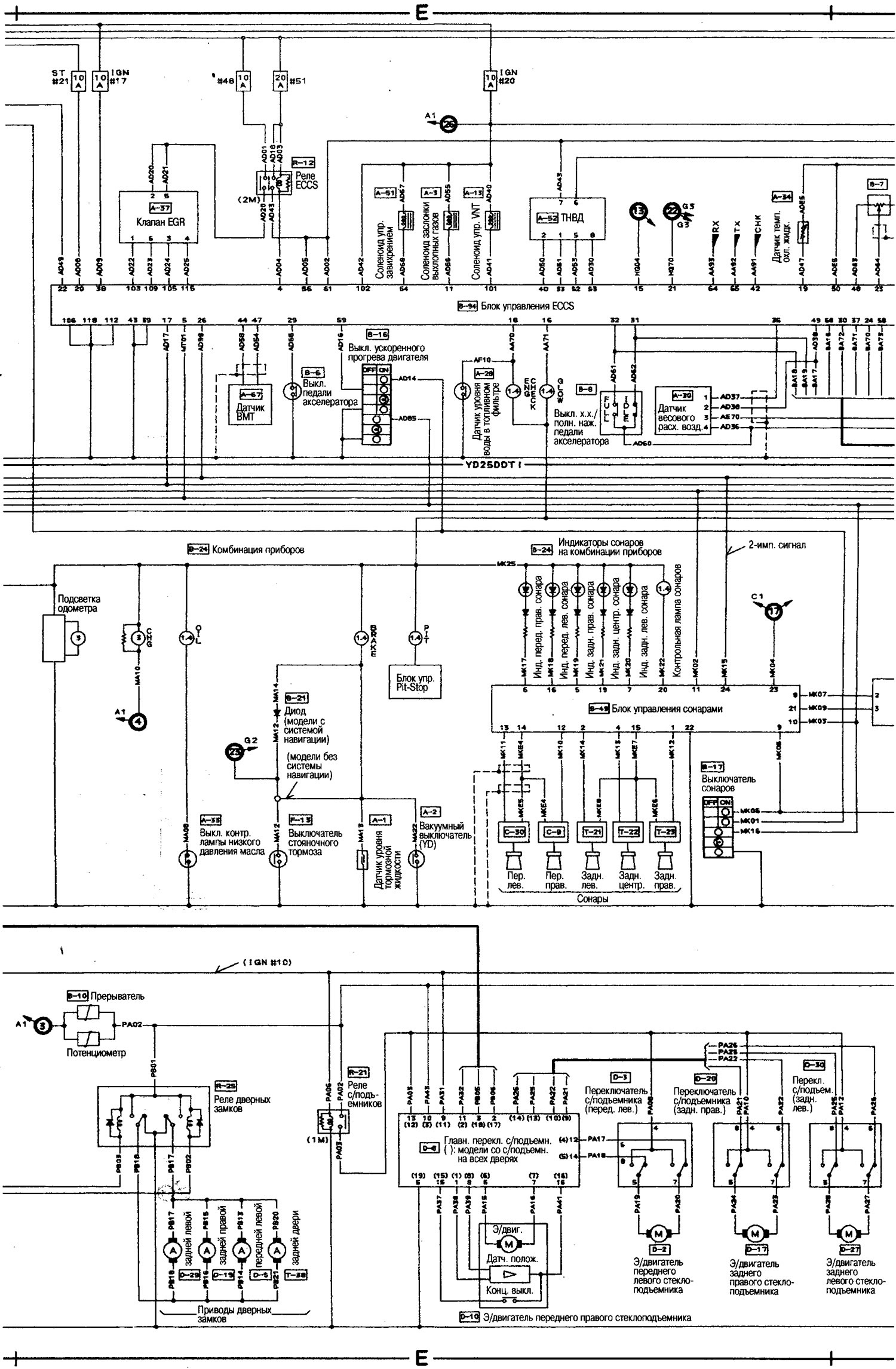

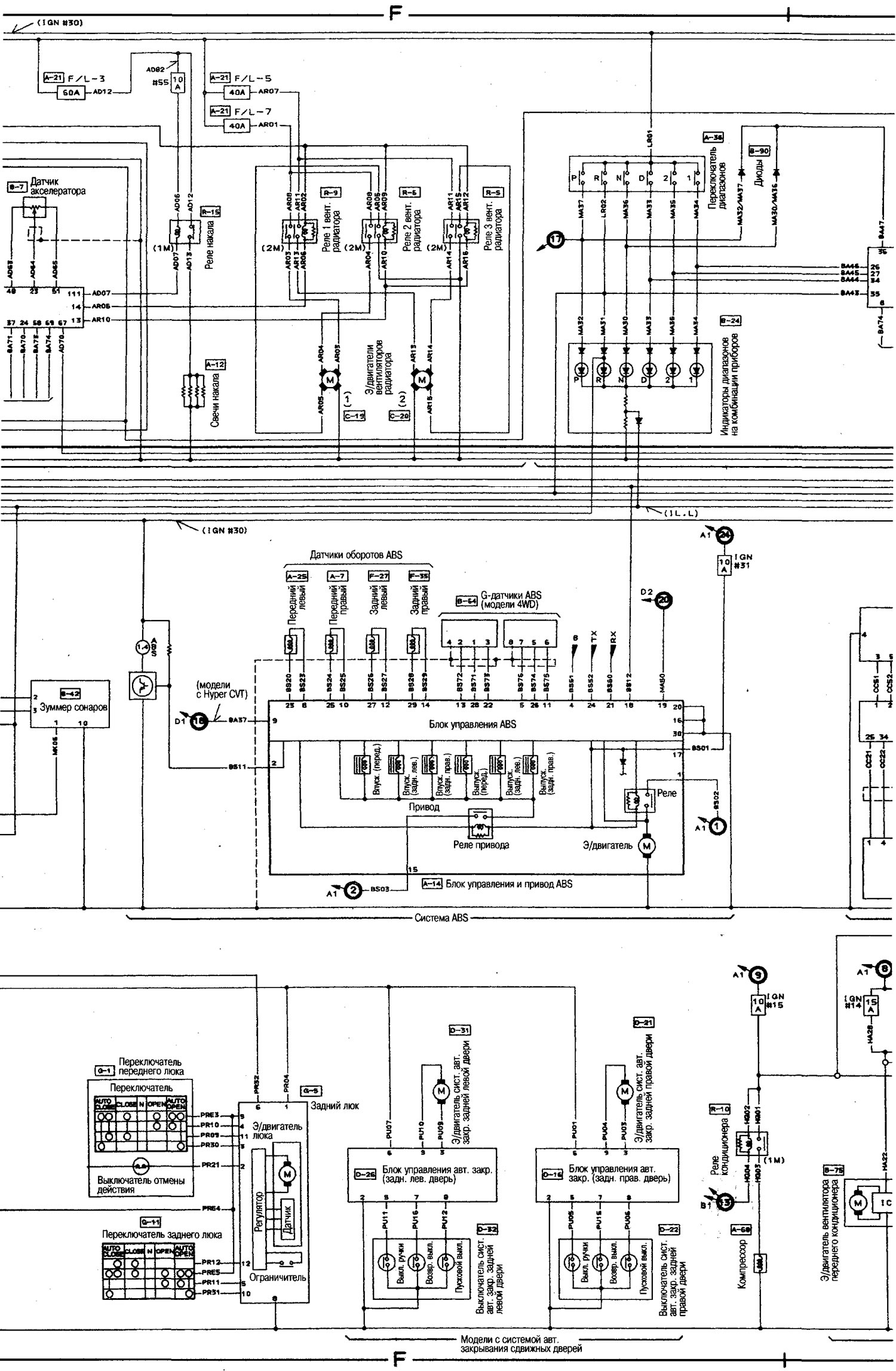

Шематски дијаграм аутомобила
Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »
Ознаке компоненти на електричним шемама су
овде →
Како се користе дијаграми ожичења и дијаграми кола, погледајте
овде →
