Označenia farieb vodičov na schémach zapojenia
B | BR | CH | DG | G | GY | L | LG | OR | R | PU | R | SB | W | Y |
čierna | Hnedá | Čaj | tmavozelený | zelená | Šedá | Modrá | svetlo zelená | Oranžová | Ružová | Fialová | Červená | Bezfarebný | biely | žltá |

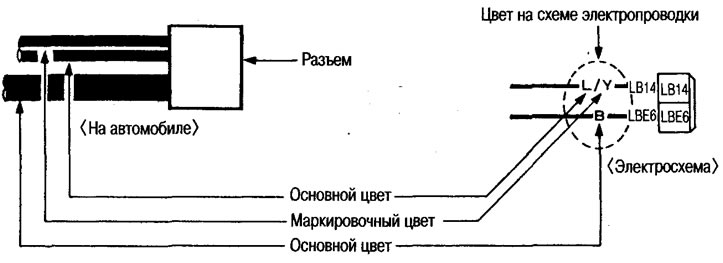

Dvojfarebné vodiče sú označené znakom «/». V tomto prípade je hlavná farba drôtu na prvom mieste, farba označenia je na druhom mieste.
Označenie konektorov
Schematické znázornenie konektora na schéme zapojenia ukazuje počet kolíkov a typ konektora («ocko» alebo «matka»).

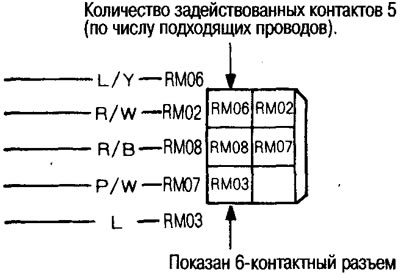

1. Počet kolíkov na konektore je určený počtom buniek na schematickom znázornení konektora. Počet kontaktov zapojených do konektora je určený počtom vhodných vodičov a nápismi v bunkách.

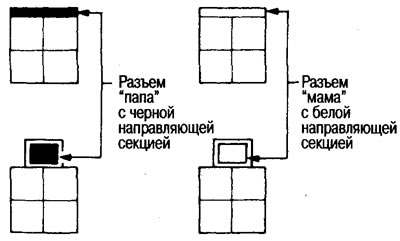

2. Typ konektorov «ocko» zobrazené s čiernou vodiacou časťou, typ konektorov «matka» zobrazené s bielou vodiacou časťou.

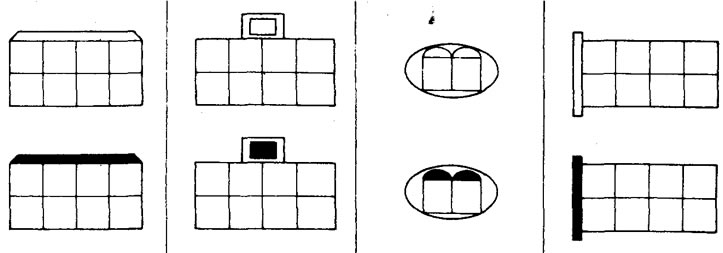

Príklady obrázkov konektorov

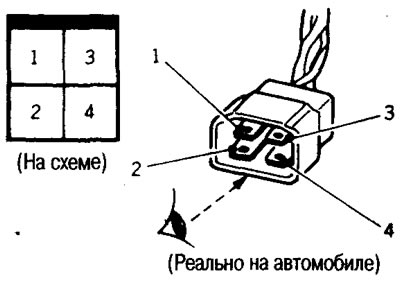

Číslovanie kolíkov v konektore na schémach je znázornené spôsobom znázorneným na obrázku.

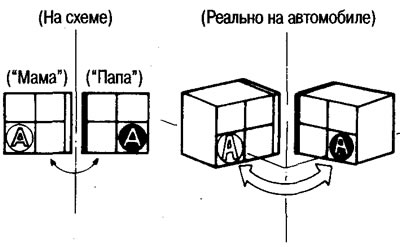

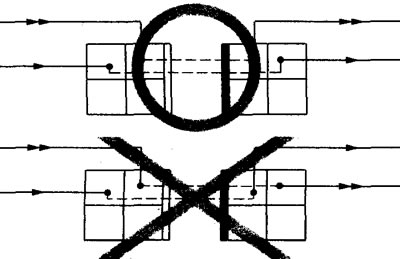

Zarovnanie kolíkov v konektore
Zarovnanie kolíkov v konektore («ocko» - «matka») na diagramoch je určená metódou uvedenou na obrázkoch.

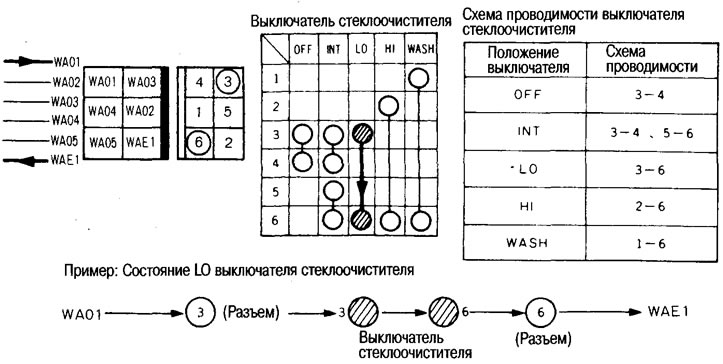

Označenia na spínačoch
Označenia pripojenia drôtov
Drôtové pripojenia sa zobrazujú dvoma spôsobmi:
1. Pripojenie
Keď je v signálovom obvode DA14 spojenie medzi kolíkmi A a B, je to znázornené na schéme čiernou bodkou na pripojení D.
Ak existuje spojenie medzi kolíkmi C signálneho obvodu DA12 a D, je to znázornené na schéme so šípkou k bodu pripojenia D.

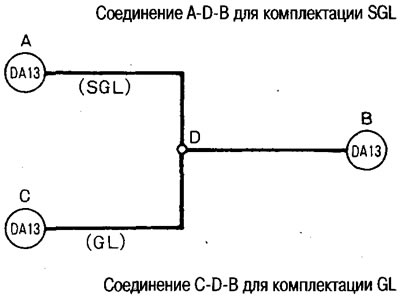

2. Pripojenie v závislosti od konfigurácie
Ak existuje spojenie pre konkrétnu výbavu vozidla, je to označené krúžkom, kde je spojenie možné.
Napríklad v prípade konfigurácie SGL ide o pripojenie ADB, v prípade konfigurácie GL o pripojenie CDB.
Relé

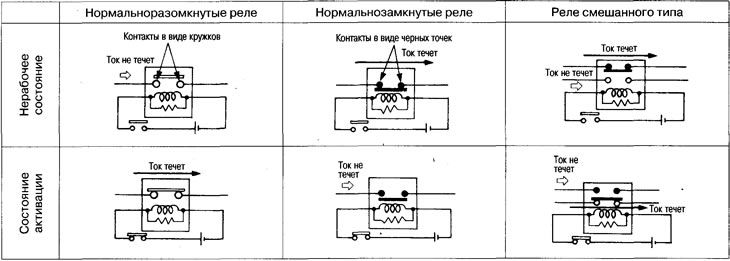

Normálne otvorené, normálne zatvorené a zmiešané relé
Poznámka: Nefunkčný stav je, keď cez magnetickú cievku relé netečie žiadny prúd, aktívny stav je, keď prúd tečie.

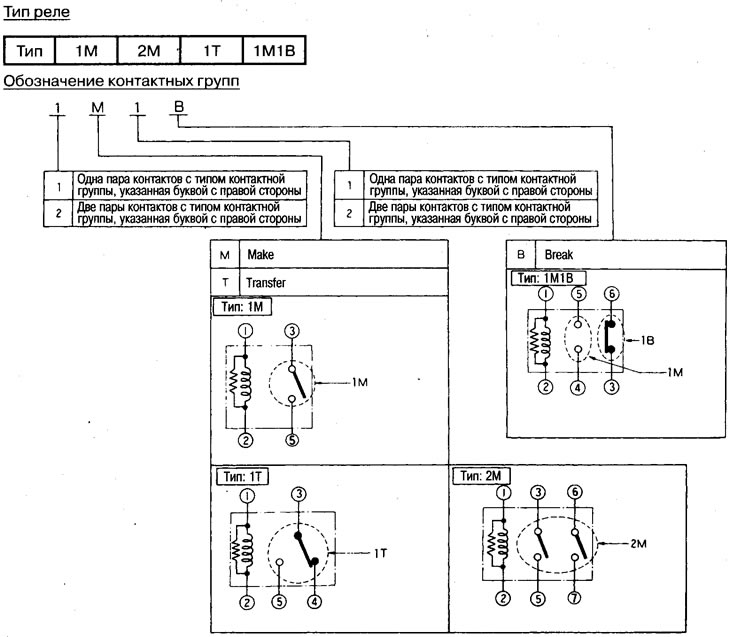

Typy a označenie skupín kontaktov relé

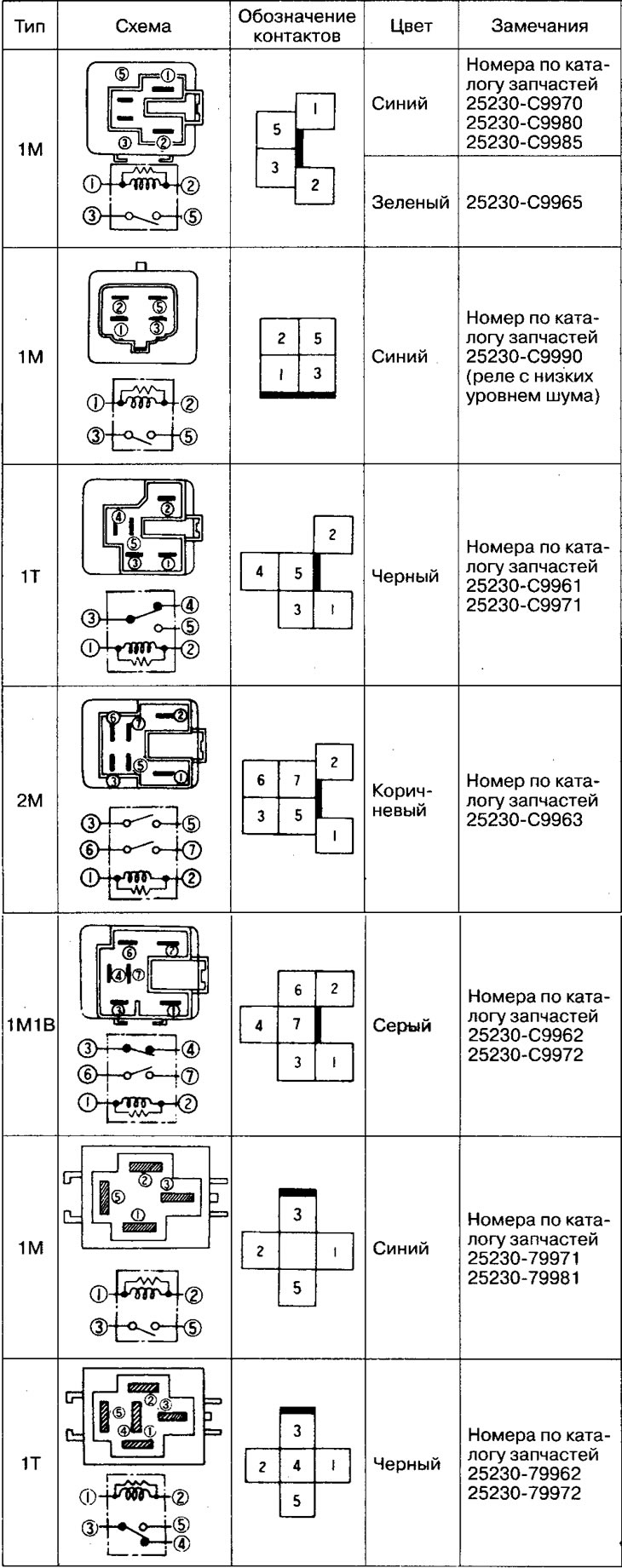

Označenie relé
Poznámka: Čísla dielov uvedené v tabuľke nižšie v stĺpci «Poznámky», zameniteľné a líšia sa podľa výrobcov.
