Elektrické vybavenie
Elektrické obvody
Schéma elektrického zapojenia systému ABS
0

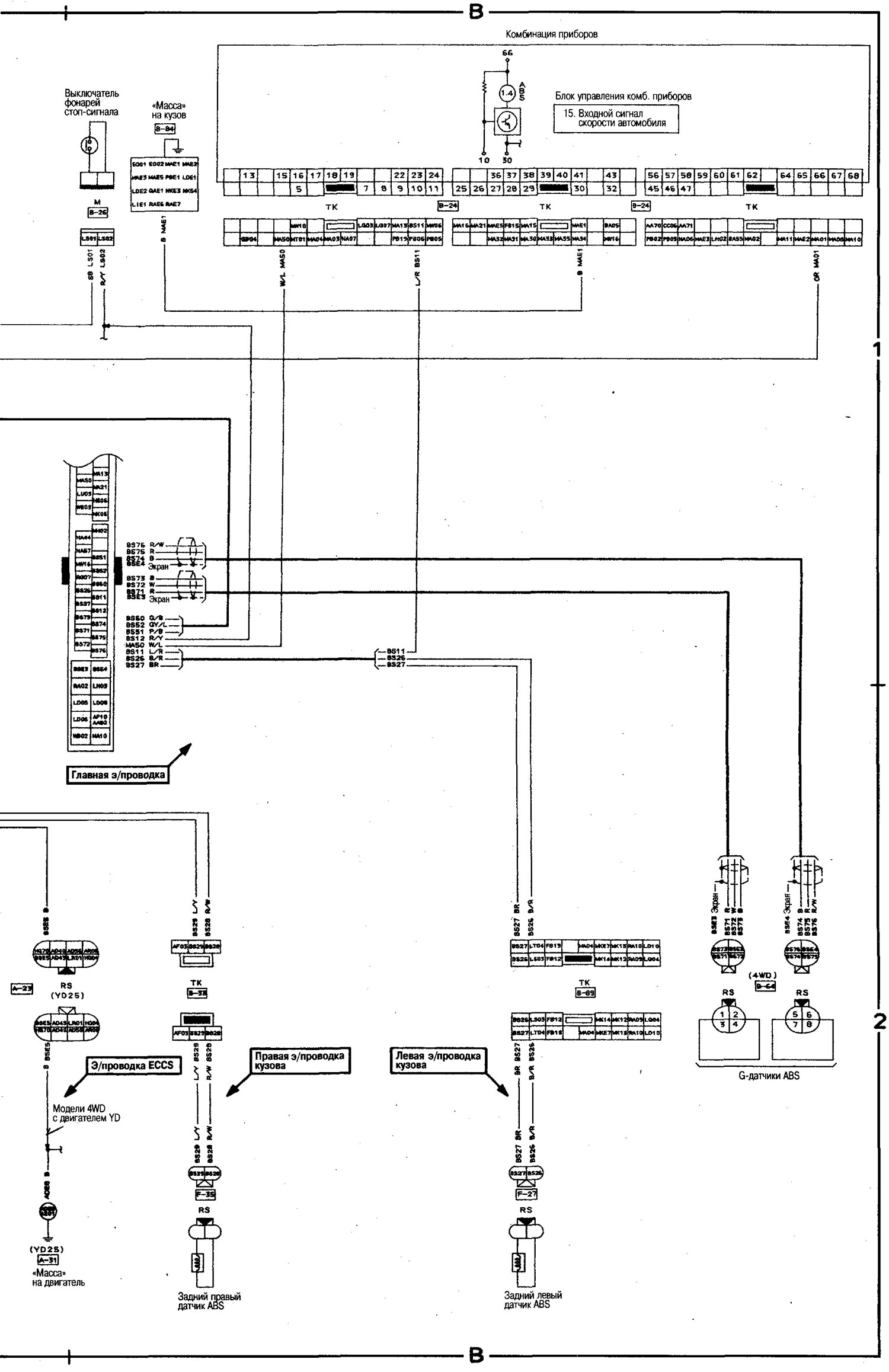

Schéma zapojenia ABS
Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »
Označenia komponentov na elektrických schémach sú
tu →
Ako používať schémy zapojenia a schémy zapojenia, viď
tu →
