Postupnosť uťahovania matíc upevňujúcich kryt hlavy valcov
Odstúpenie

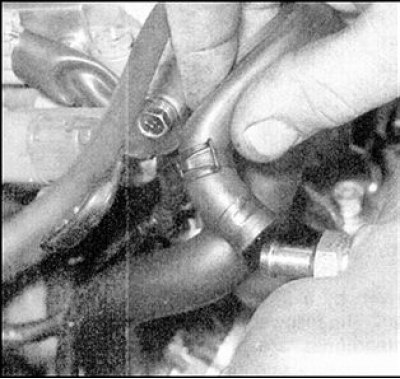

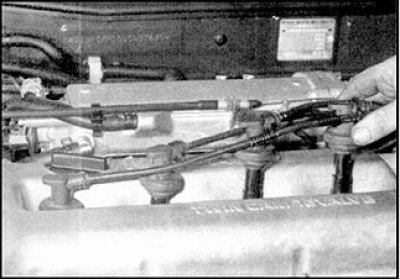

1. Odpojte vysokonapäťové vodiče od zapaľovacích sviečok, odstráňte vodiče z montážnych držiakov na kryte hlavy valcov.

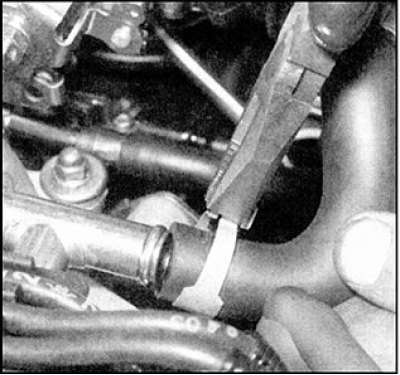

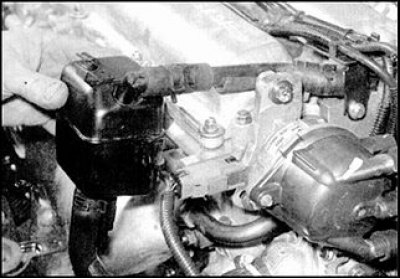

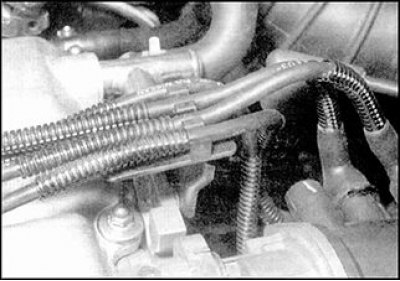

2. Uvoľnite svorky a odpojte ventilačnú hadicu kľukovej skrine na zadnej strane krytu hlavy valcov.
3. Uvoľnite svorky a odpojte hadicu odlučovača oleja od armatúry na kryte hlavy valcov a hadicu v spodnej časti odlučovača oleja.

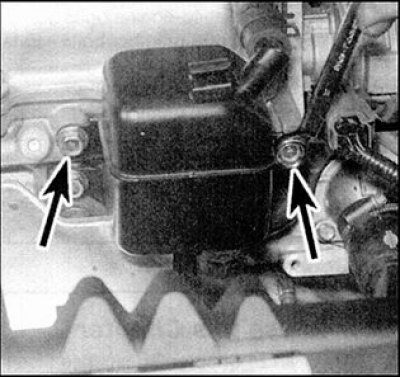

4. Odvrátiť skrutky (označené šípkami) a odstráňte odlučovač oleja v prednej časti hlavy valcov.
5. V opačnom poradí znázornenom na obr. Postupnosť uťahovania matíc upevňujúcich kryt hlavy valcov, uvoľnite a odstráňte matice zaisťujúce kryt hlavy valcov, odstráňte matice a podložky.
6. Nadvihnite kryt a odstráňte ho. Odstráňte tesnenie z drážky na vonkajšom okraji krytu, ako aj O-krúžky z otvorov pre sviečky a zo stredového otvoru pre skrutku krytu.
7. Skontrolujte tesnenia veka, či nie sú poškodené, v prípade potreby tesnenia vymeňte.
Inštalácia

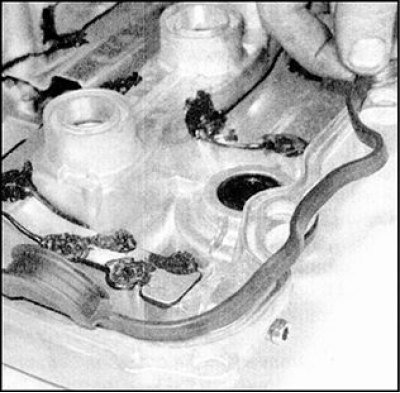

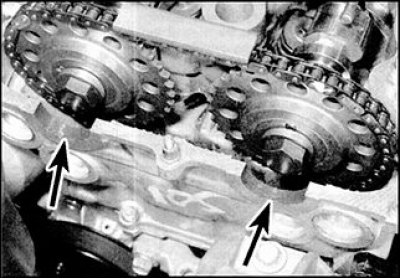

1. Dôkladne očistite tesniace plochy krytu a hlavy valcov, úplne odstráňte stopy oleja. Naneste guľôčku tesniacej hmoty do polkruhových vybraní v hlave valcov (označené šípkami).

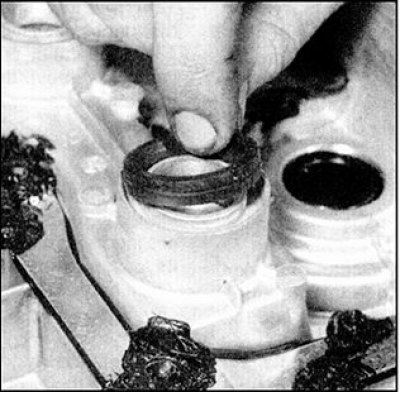

2. Gumové tesnenie položte do drážky na kryte a uistite sa, že je správne položené po celej dĺžke.

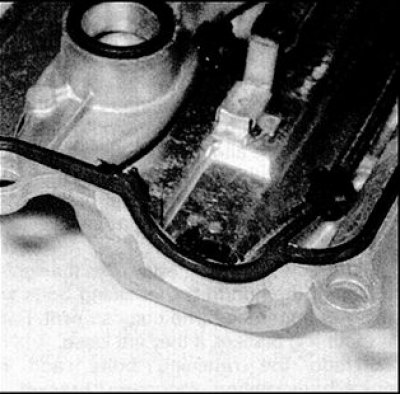

3. Nainštalujte tesniace krúžky zapaľovacej sviečky a stredové tesnenie. V prípade potreby môžete tesnenia opraviť tak, že ich najskôr namažete tenkou vrstvou tmelu.

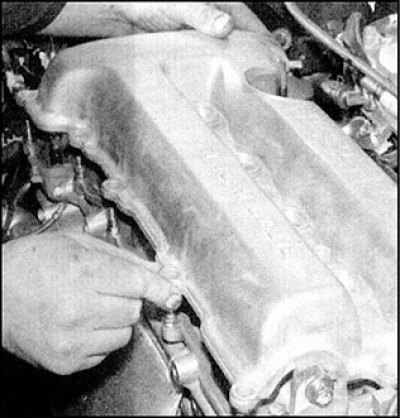

4. Naneste guľu tesniacej hmoty na tesnenie asi 1 cm na oboch stranách okrajov polkruhového vybrania pod krytom čapu zadného vačkového hriadeľa výfuku.
5. Opatrne nainštalujte kryt hlavy valcov na miesto, pričom nie je povolené posunutie gumových tesnení krytu.

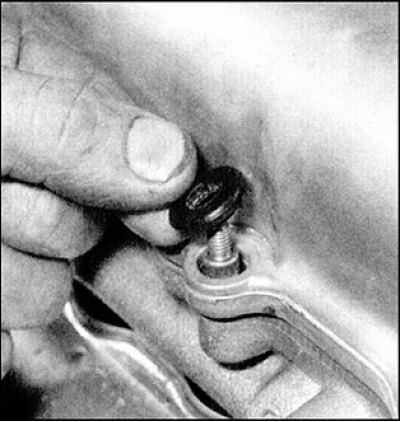

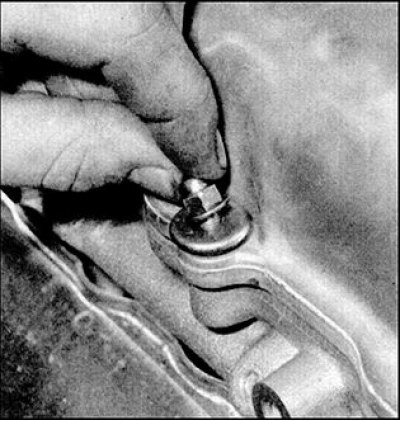

6. Uistite sa, že je kryt správne nainštalovaný, potom na čapy krytu nainštalujte gumové tesnenia, podložky a matice.

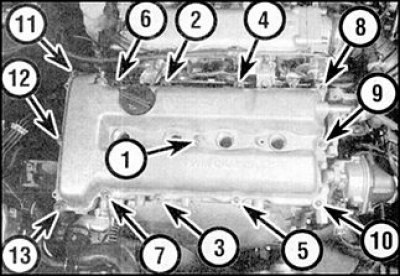

7. Zatlačte kryt späť na miesto, potom naskrutkujte a zľahka utiahnite stredovú maticu (N 1) a štyri matice v rohoch krytu v nasledujúcom poradí: 10, 11, 13 a 8. Utiahnite matice krytu v uvedenom poradí (pozri ryža. Postupnosť uťahovania matíc upevňujúcich kryt hlavy valcov), uvoľnite a odskrutkujte matice zaisťujúce kryt hlavy valcov na predpísaný krútiaci moment.
7. Pripojte ventilačné hadice kľukovej skrine ku krytu a zaistite ich svorkami.
8. Pripojte hadicu k spodnej časti odlučovača oleja, nainštalujte odlučovač oleja na miesto a pevne utiahnite skrutky. Nasaďte hadicu odlučovača oleja na armatúru krytu a zaistite ju svorkou.
9. Pripojte vysokonapäťové vodiče k zapaľovacím sviečkam v rovnakom poradí a vložte vodiče do montážnych držiakov. Pripojte batériu k zemi.
