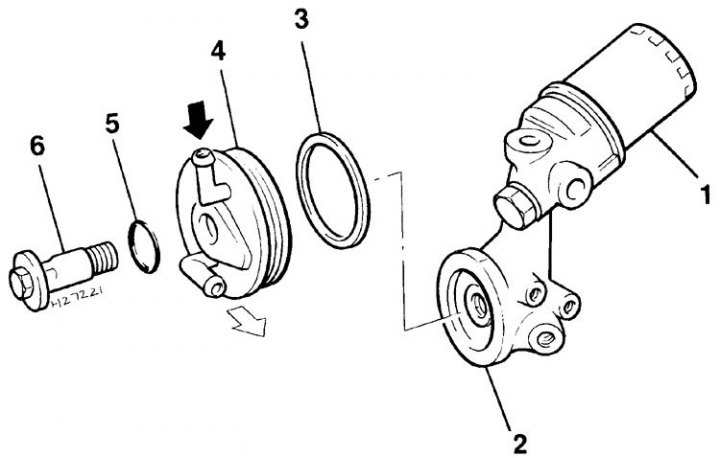

Časti chladiča oleja
1. Olejový filter; 2. Teleso olejového filtra; 3. O-krúžok; 4. Olejový chladič; 5. O-krúžok; 6. Strediaca skrutka
Odstúpenie
1. Chladič oleja (ak sú poskytnuté) namontovaný na telese olejového filtra, ktorý je naskrutkovaný do zadnej časti bloku valcov.
2. Ak chcete získať prístup k chladiču oleja, zatiahnite vozidlo za ručnú brzdu, zdvihnite prednú časť vozidla a postavte ho na stojany. Odpojte batériu od zeme.
3. Vypustite chladiacu kvapalinu motora. Je tiež možné privrieť hadice vedľa armatúr chladiča oleja, avšak v druhom prípade dôjde po odpojení hadíc k strate určitého množstva kvapaliny.
4. Odpojte svorky a vyberte hadice z chladiča oleja.
5. Označte farbou alebo značkou relatívnu orientáciu chladiča oleja a krytu olejového filtra.
6. Umiestnite vhodnú panvicu pod chladič oleja a odstráňte skrutku chladiča oleja. Počkajte, kým olej prestane tiecť do olejovej vane, a potom odstráňte chladič oleja z motora. Odstráňte tesniace krúžky z krytu a montážnej skrutky chladiča oleja. Tieto tesnenia určite vymeňte.
7. Skontrolujte stav chladiča oleja, či nie je poškodený, vyfúknite spojky chladiacej kvapaliny a uistite sa, že sú čisté. Ak sa zistí poškodenie alebo ak sú upchaté vnútorné priechody, je potrebné vymeniť chladič oleja.
Inštalácia
1. Namontujte nové O-krúžky na kryt a na montážnu skrutku chladiča oleja.
2. Nainštalujte chladič oleja na kryt olejového filtra, zarovnajte značky a utiahnite skrutku. Utiahnite skrutku predpísaným krútiacim momentom.
3. Pripojte hadice, zaistite ich svorkami.
4. Zložte auto zo stojanov. Obnovte hladinu chladiacej kvapaliny a oleja. Naštartujte motor, skontrolujte tesnosť.
