Upevňovacie skrutky telesa škrtiacej klapky Modelované s 1,6-litrovým motorom

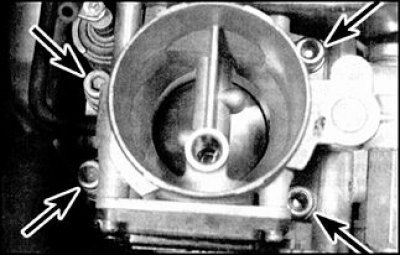

Montážne skrutky - označené šípkami
Odstúpenie
Modely s 1,6-litrovým motorom
1. Odpojte záporný kábel batérie.
2. Odstráňte kryt vzduchového filtra podľa pokynov v ňom pododdiel 6.3.2.2.
3. Stlačte montážne spony a odpojte konektory od potenciometra škrtiacej klapky, prídavného ventilu prívodu vzduchu, snímača prietoku vzduchu a solenoidového ventilu zvýšenia voľnobežných otáčok.
4. Odpojte lanko akcelerátora od plynovej vačky. Odskrutkujte poistnú maticu a nastavovaciu maticu a vyberte plášť kábla z montážnej konzoly.
5. Zapamätajte si alebo označte montážnu polohu všetkých vákuových a odvzdušňovacích hadíc, aby ste ich mohli správne pripojiť pri inštalácii telesa škrtiacej klapky, potom uvoľnite upevňovacie svorky (kde je nainštalovaný) a odpojte hadice od telesa škrtiacej klapky.
6. Uvoľnite upevňovacie svorky, potom odpojte hadice chladiaceho systému na oboch stranách telesa škrtiacej klapky a upchajte otvory pre hadice. Urobte to rýchlo, aby ste minimalizovali straty chladiacej kvapaliny.
7. Uvoľnite a odstráňte upevňovacie skrutky upevňujúce teleso škrtiacej klapky k saciemu potrubiu a vyberte teleso škrtiacej klapky z vozidla. Odstráňte tesnenie a zlikvidujte ho; pri inštalácii použite nový. Upchajte otvor sacieho potrubia čistou handrou, aby sa do sacieho potrubia nedostali nečistoty alebo cudzie predmety.
Modely s 2,0-litrovým motorom
8. Uvoľnite svorku a odpojte prívodné vedenie vzduchu od telesa škrtiacej klapky.
9. Odpojte konektor od potenciometra plynu.
10. Na modeloch "Phase I" opatrne odpojte ojnicu škrtiacej klapky od guľového kĺbu na telese škrtiacej klapky.
11. Na modeloch "Phase II" Odpojte lanko akcelerátora od plynovej vačky. Pri modeloch s automatickou prevodovkou odpojte aj kábel radenia nadol.
12. Na všetkých modeloch uvoľnite upevňovacie svorky, odpojte hadice chladiacej kvapaliny od telesa škrtiacej klapky a zaslepte otvory pre hadice. Urobte to rýchlo, aby ste minimalizovali straty chladiacej kvapaliny.
13. Na všetkých modeloch si poznačte alebo označte polohu inštalácie všetkých vákuových a odvzdušňovacích hadíc, aby ste ich mohli správne pripojiť pri inštalácii telesa škrtiacej klapky, potom uvoľnite upevňovacie svorky (kde je nainštalovaný) a odpojte hadice od telesa škrtiacej klapky.
14. Ak je to potrebné, odstráňte montážnu konzolu sacieho potrubia, aby ste získali prístup k montážnym skrutkám telesa škrtiacej klapky.
15. Uvoľnite a odstráňte upevňovacie skrutky upevňujúce teleso škrtiacej klapky k saciemu potrubiu a vyberte teleso škrtiacej klapky z vozidla. Odstráňte tesnenie a zlikvidujte ho; pri inštalácii použite nový. Upchajte otvor sacieho potrubia čistou handrou, aby sa do sacieho potrubia nedostali nečistoty alebo cudzie predmety.
Inštalácia
1. Inštalácia sa vykonáva v opačnom poradí ako pri demontáži. Pred inštaláciou skontrolujte, či sú spojovacie plochy telesa škrtiacej klapky a sacieho potrubia čisté a rovné.
2. Nainštalujte nové tesnenie na sacie potrubie. Nainštalujte teleso škrtiacej klapky na sacie potrubie, potom diagonálne utiahnite všetky montážne skrutky na správny krútiaci moment 1. stupňa a potom ich dotiahnite na správny krútiaci moment 2. stupňa (cm. pododdiel 6.3.2.1).
3. Skontrolujte, či sú všetky hadice správne nainštalované a v prípade potreby ich zaistite montážnymi svorkami;
4. Po dokončení inštalácie upravte lanko akcelerátora podľa pokynov v časti pododdiel 6.3.2.3.
5. Na modeloch s automatickou prevodovkou nastavte lanko radenia nadol podľa pokynov v pododdiel 9.2.4.
