Umiestnenie potenciometra škrtiacej klapky modelu "Phase II"

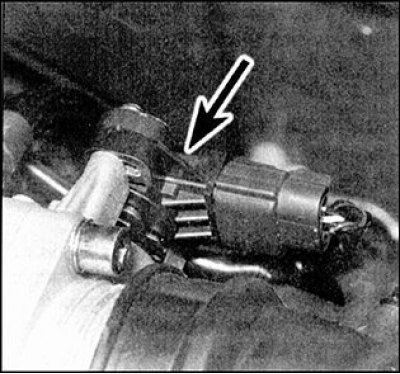

Umiestnenie potenciometra plynu je označené šípkou.
Potenciometer škrtiacej klapky je namontovaný na zadnej strane telesa škrtiacej klapky.
Pred odstránením záporného kábla batérie odpojte.
Odstúpenie
1. Odpojte konektor potenciometra plynu.
2. Pomocou bielej farby alebo fixky urobte značky na tele škrtiacej klapky a potenciometri.
3. Uvoľnite dve upevňovacie skrutky a vyberte potenciometer.
Inštalácia
4. Pri inštalácii nainštalujte potenciometer na teleso škrtiacej klapky tak, aby jeho páčka bola správne umiestnená na páke hriadeľa škrtiacej klapky.
5. Zarovnajte značky pred odstránením a trochu utiahnite upevňovacie skrutky. Nastavte potenciometer nasledovne.
6. S testerom nastaveným na meranie odporu skontrolujte, či odpor potenciometra zodpovedá špecifikácii v časti špecifikácie (cm. pododdiel 6.3.2.1). V prípade potreby uvoľnite upevňovacie skrutky a otáčajte potenciometrom, kým nebude jeho odpor zodpovedať špecifikácii v časti Technické údaje.
7. Keď je potenciometer správne nainštalovaný, pevne utiahnite upevňovacie skrutky a pripojte pripojovací konektor.
8. Pripojte záporný kábel batérie.
